B. Steek de sleutel in het contact en draai deze naar
de stand Aan.
Belangrijk: Start de motor niet.
C. Stel de multimeter in op DC en een bereik tot
12 volt.
D. Steek de contacten van de multimeter in de 2
contrastekkers van de machine (Figuur 17).
Opmerking: De multimeter moet 11,5 tot 14
volt aangeven.
2. Test het koppelingscircuit als volgt:
A. Druk het koppelingspedaal in (Figuur 18).
Opmerking: De multimeter moet 0 volt
aangeven.

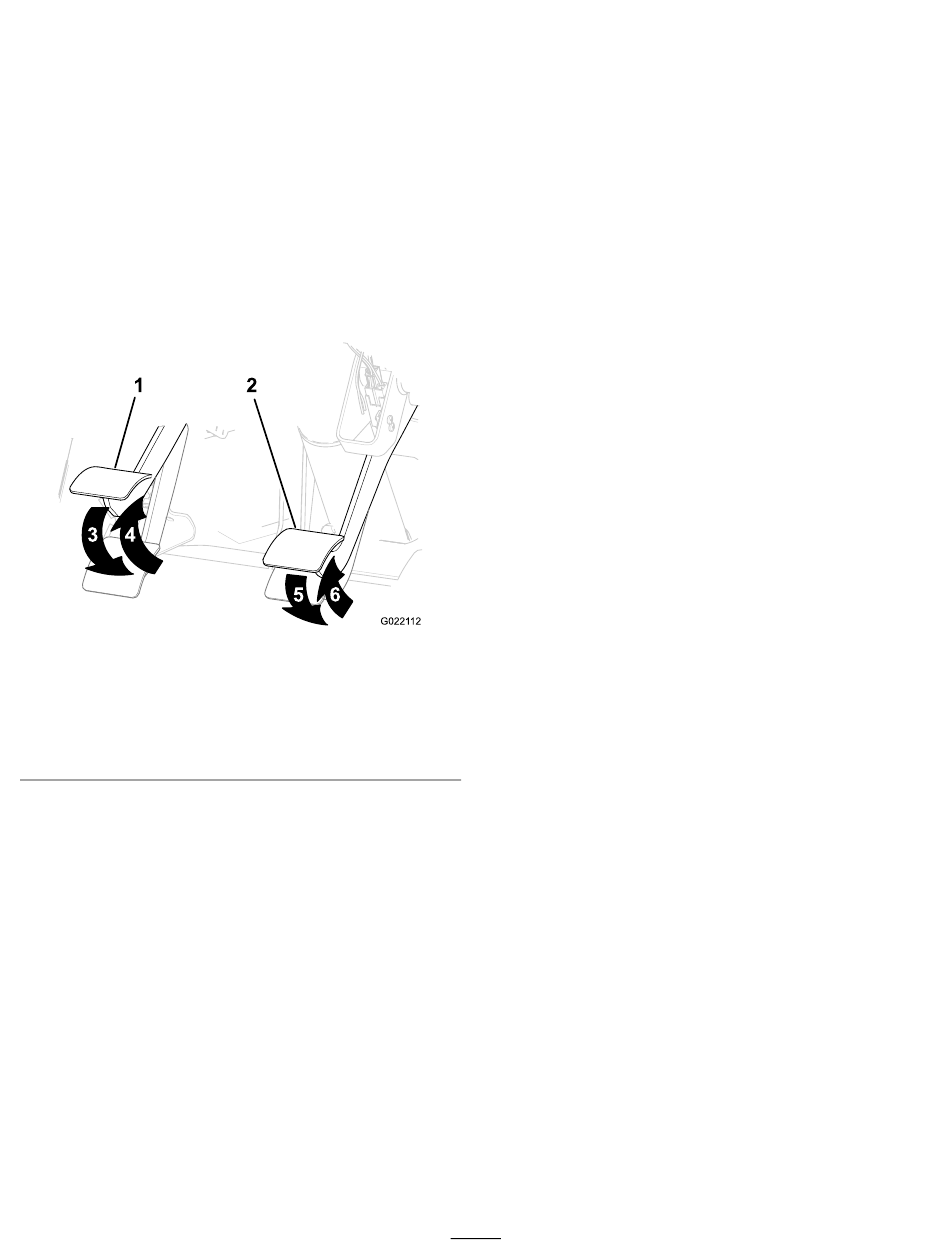

Figuur 18
1. Koppelingspedaal
2. Rempedaal
3. Koppeling ingedrukt (0
volt)
B. Laat het koppelingspedaal los (Figuur 18).
Opmerking: De multimeter moet 11,5 tot 14
volt aangeven.
3. Test het remcircuit als volgt:
A. Druk het rempedaal in (Figuur 18).
Opmerking: De multimeter moet 0 volt
aangeven.
B. Laat het rempedaal los (Figuur 18).
Opmerking: De multimeter moet 11,5 tot 14
volt aangeven.
4. Draai het sleuteltje naar Uit en verwijder het.
5. Sluit de 2 contrastekkers van de machinekabelboom
aan op de stekker met 2 contacten van de kabelboom
van het differentieel (Figuur 17).
6. Til de rechtervoorkant van de machine op, neem de
kriksteun weg en laat de machine op de grond zakken.
4. Koppeling niet ingedrukt
(11,5 tot 14 volt)
5. Rem ingedrukt (0 volt)
6. Rem niet ingedrukt (11,5
tot 14 volt)
De motorkap plaatsen
1. Breng de onderkant van de motorkap op één lijn met
de bovenkant van de bumper (Figuur 1).
2. Sluit de achterlichten aan.
3. Steek de bovenste montagelipjes in de sleuven van het
frame (Figuur 1).
4. Steek de onderste montagelipjes in de openingen in de
bumper (Figuur 1).
5. Controleer of de motorkap goed in de groeven aan de
bovenzijde, de zijkanten en de onderzijde valt (Figuur
1).
