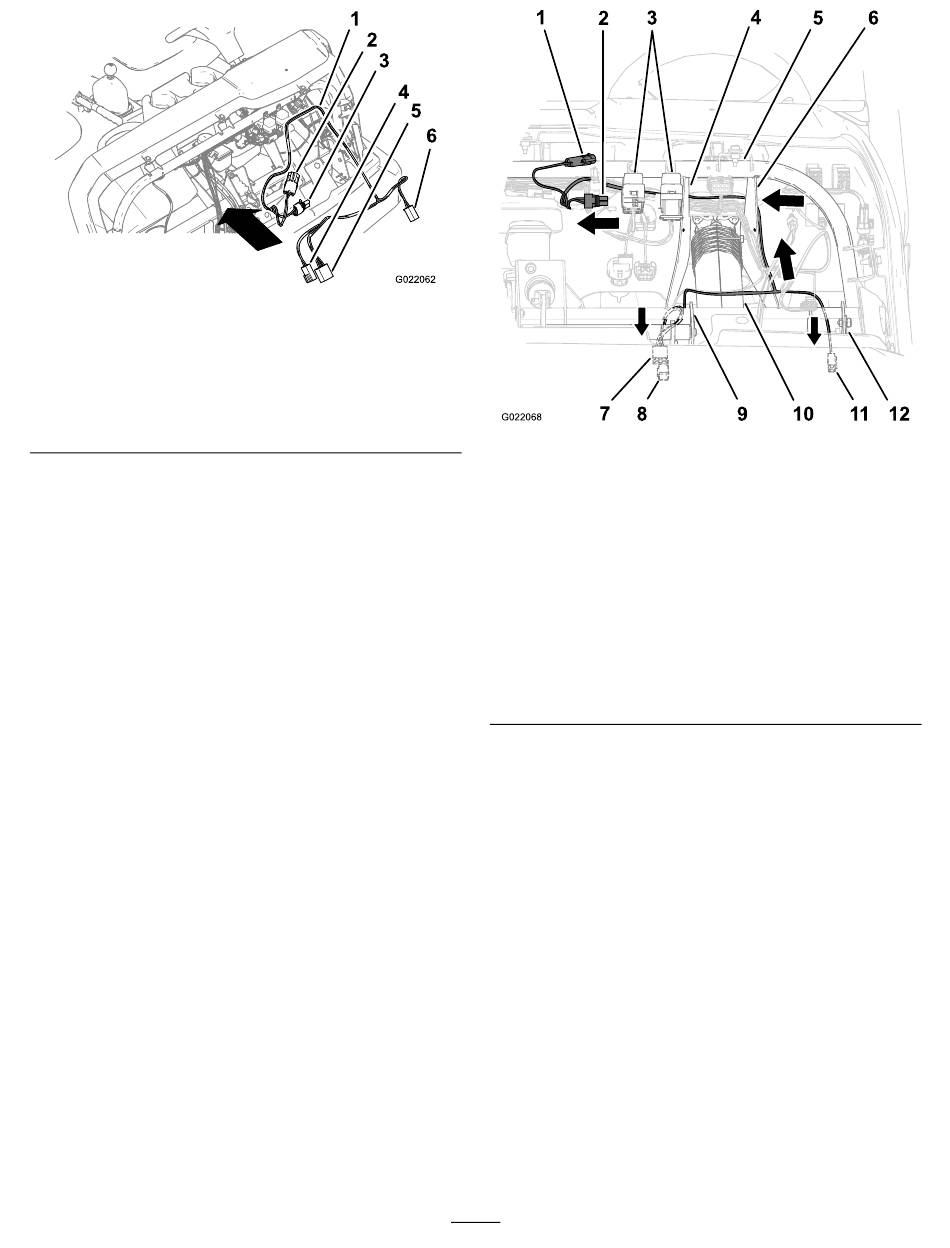

Figuur 7
1. Kabelboom van
schakelaar
2. 2 contrastekkers
(vertragingstimer)
3. Stekker met 2 contacten
(vertragingstimer)
2. Leid de kabelboomaftakking van de schakelaar van de
vertragingstimer als volgt:
A. Leid de kabelboomaftakking met de 2
contrastekkers en de stekker met 2 contacten voor
de vertragingstimer langs de buitenkant van de
buitenste stuurkolombeugel, en vervolgens achter
de stuurkolombeugel van de chassisbuis (Figuur
8).
Opmerking: De stekkers van de
vertragingstimer zijn ovaal.
4. Stekker met 2 contacten
(remschakelaar)
5. 4 contrastekkers
(remschakelaar)
6. 2 contrastekkers
(koppelingsschakelaar)
1. 2 contrastek-
5. Chassisbuis
kers (vertra-
gingstimer)
2. Stekker met 2
6. Stuurkolombeugel
contacten (ver-
tragingstimer)
3. Relais
7. 4 contrastek-
4. Stuurkolombeugel
8. Stekker met
(binnen)
B. Leid de kabelboomaftakking verder naar binnen
langs de kabelboom van de machine die voor het
bedieningspaneel loopt.
C. Leid de kabelboomaftakking verder achter de
binnenste stuurkolombeugel en achter de 2 relais
die op de chassisbuis zijn gemonteerd.
3. Leid de kabelboomaftakking met de 2 contrastekkers
voor de koppelingsschakelaar langs de steunbeugel van
het koppelingspedaal (Figuur 9).
Opmerking: De stekker van de koppelingsschakelaar
is rechthoekig.
4
Figuur 8
9. Steunbeugel
(rempedaal)
10. Stuurkolom
(buiten)
11. 2 contrastek-
kers (remscha-
kers (koppe-
kelaar)
lingsschake-
laar)
12. Steunbeugel
2 contacten
(koppelingspe-
(remschake-
daal)
laar)
