Elektrische aansluiting
Kabeldiameter
• Kabelwartels meegeleverd:
M20 × 1,5 met kabel ⌀ 6 ... 12 mm (0,24 ... 0,47 in)
• Veerklemmen:
Aderdiameters 0,5 ... 2,5 mm
5.2.3
Klembezetting
De klembezetting voor de elektrische aansluiting van het instrument is te vinden op de
aansluittypeplaat van de elektronicamodule.
Bovendien wordt de instrumentversie met Modbus RS485 geleverd met de zenerbarrière
Promass 100, waarvan de typeplaat ook informatie bevat over de klemmen.
Voor meer informatie over de klemtoekenning, zie de bedieningshandleiding van het
instrument → 3
Transmitter
Instrumentversie met HART-communicatieprotocol
4
1

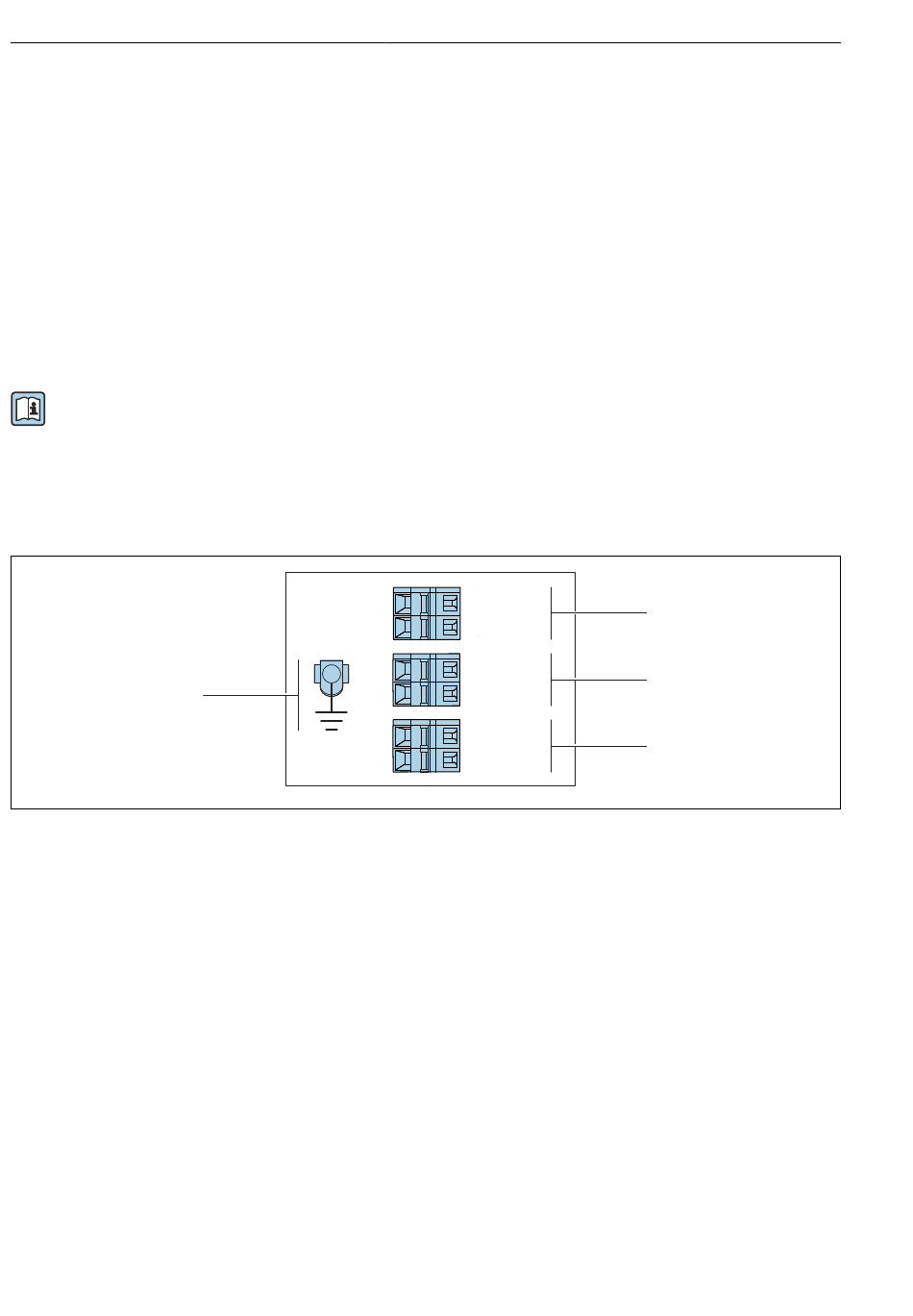

Klembezetting 4-20 mA HART met puls/frequentie/schakeluitgang
1
Voedingsspanning: DC 24 V
2
Uitgang 1 (actief): 4-20 mA HART
3
Uitgang 2 (passief): puls-/frequentie-/schakeluitgang
4
Aansluiting voor kabelafscherming (IO-signalen) indien aanwezig en/of randaarde van de
voedingsspanning indien aanwezig. Niet voor optie C "Ultra-compact hygiënisch, roestvast".
12
2
(20 ... 14 AWG)
+
24
_
25
+
26
_
27
1
+
L
_
2
L
Proline 100 HART
3
2
1
A0016888
