Elektrische aansluiting

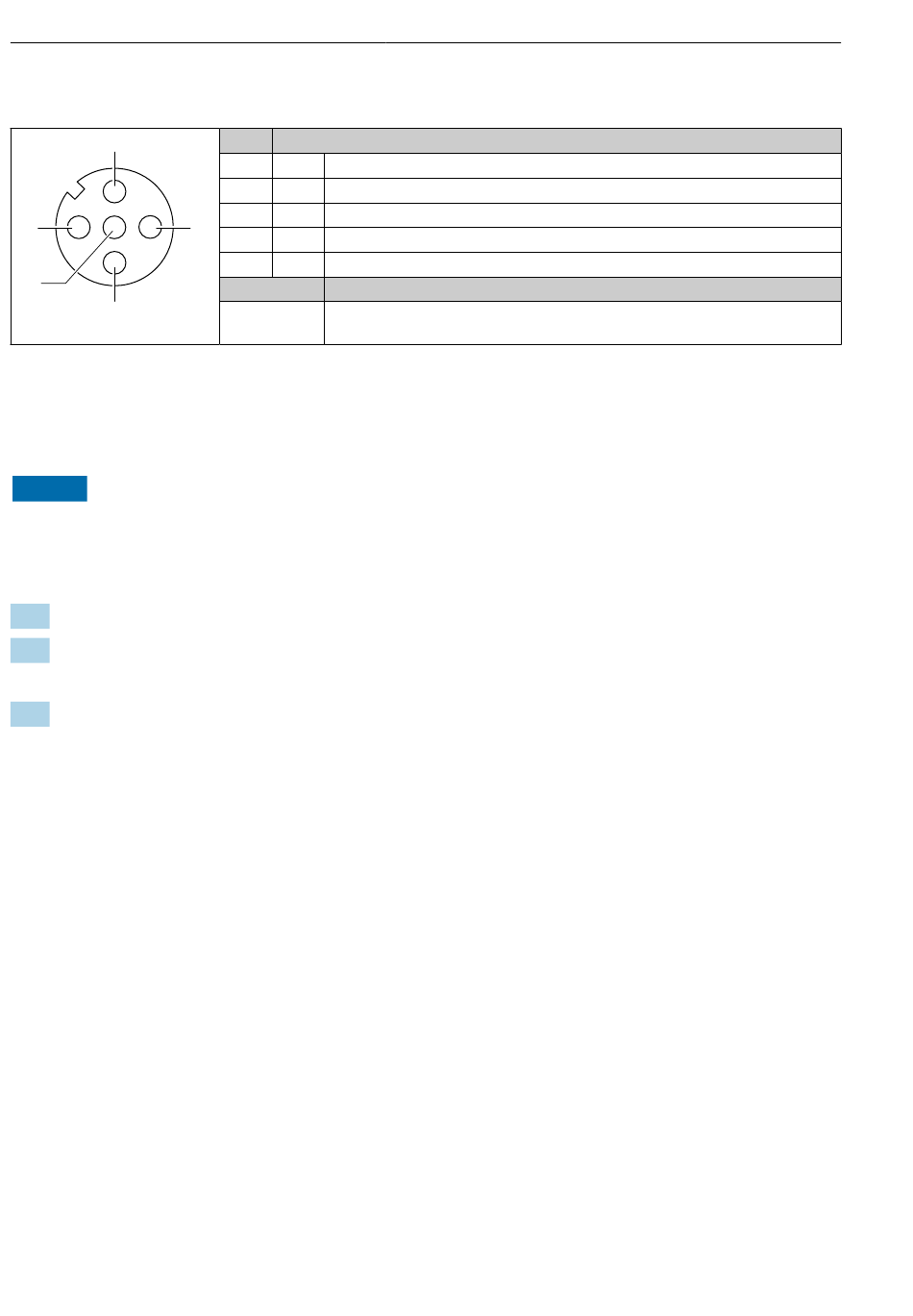

Instrumentstekker voor signaaloverdracht (instrumentzijde)
2
1
5
4
A0016810
1)
Aansluiting voor kabelafscherming (IO-signalen) indien aanwezig. Niet voor optie C "Ultra-compact hygiënisch,
roestvast". Opmerking: er is een metaal-op-metaal-verbinding tussen de wartelmoer van de M12-kabel en de
transmitterbehuizing.
5.2.5
Voorbereiden van het meetinstrument
LET OP
Onvoldoende afdichting van de behuizing!
De bedrijfszekerheid van het meetinstrument kan in gevaar komen.
‣
Gebruik geschikte kabelwartels passend bij de beschermingsklasse.
1.
Verwijder de dummy-plug indien aanwezig.
2.
Indien het meetinstrument is geleverd zonder kabelwartels:
Plaats geschikte kabelwartels voor de betreffende verbindingskabel.
3.
Indien het meetinstrument is geleverd met kabelwartels:
Houd de voorschriften voor de verbindingskabels aan → 11.
14
Pin
1
+
2
-
3
+
3
4
-
5
Codering
A
Toekenning
4-20 mA HART (actief)
4-20 mA HART (actief)
Puls-/frequentie-/schakeluitgang (passief)
Puls-/frequentie-/schakeluitgang (passief)
Afscherming
Connector/bus
Bus
Proline 100 HART
1)
