Schakeluitgang
1
8

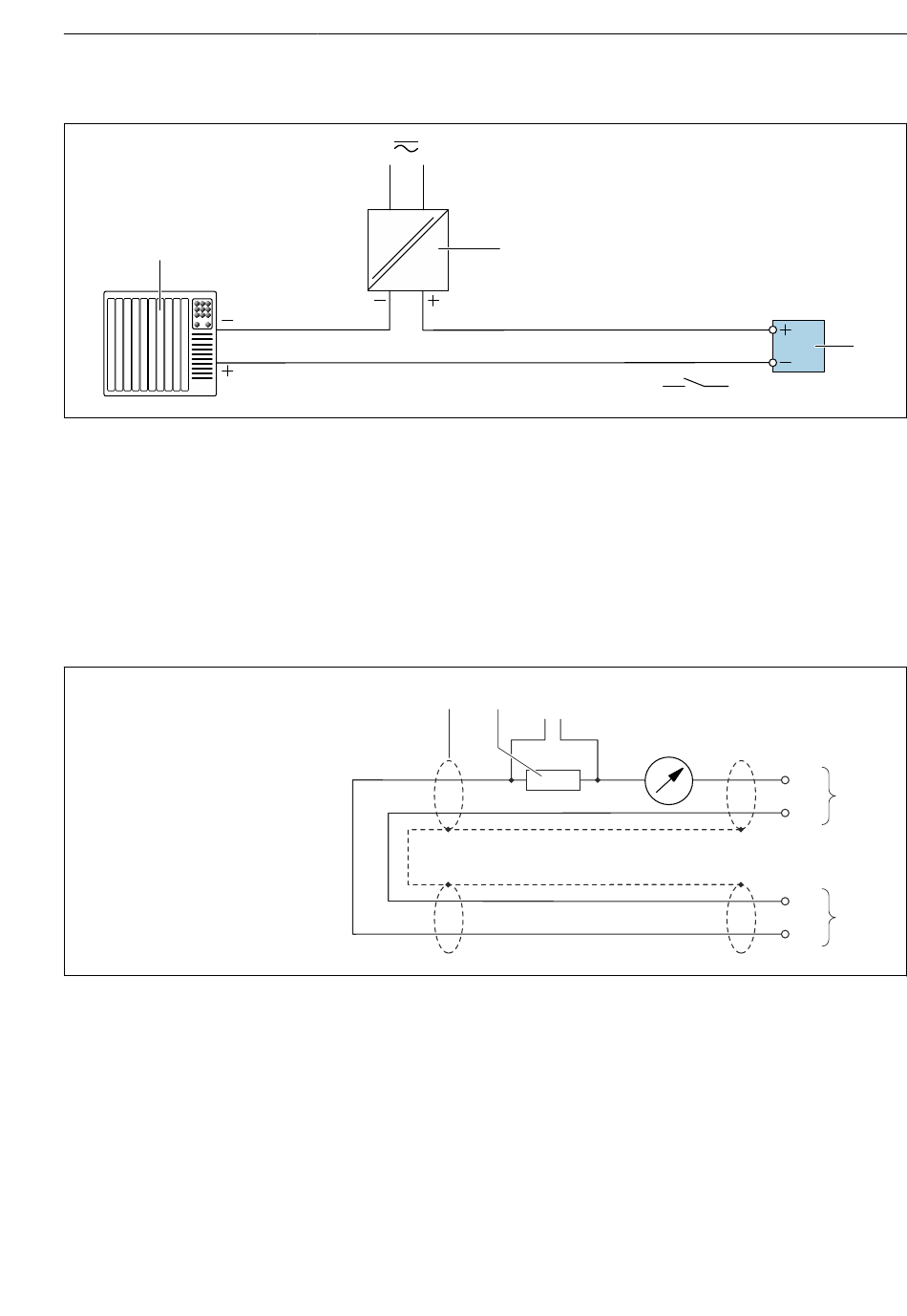

Aansluitvoorbeeld voor schakeluitgang (passief)
1
Automatiseringssysteem met schakelingang (bijv. PLC met een 10 kΩ pull-up of pull-down
weerstand)
2
Voedingsspanning
3
Transmitter: let op de ingangswaarden
Input via Hart
9
Aansluitvoorbeeld voor HART-ingang (burst-modus) via stroomuitgang (actief)
1
Kabelafscherming voorzien aan één uiteinde. Houd de kabelspecificaties aan
2
Weerstand voor HART-communicatie (≥ 250 Ω): let op de maximale belasting
3
Aansluiting van HART-bedieningsapparaten
4
Analoge display-eenheid
5
Transmitter
6
Sensor voor extern gemeten variabele
Endress+Hauser
2
1
2
3
Elektrische aansluiting
4
4...20 mA
+
-
-
+
3
A0028760
5
6
A0019828
