Waarborg de potentiaalvereffening
Promass, Cubemass
Voorwaarden
Er zijn geen speciale maatregelen nodig voor de potentiaalvereffening.
Voor instrumenten voor gebruik in explosiegevaarlijke locaties, moeten de richtlijnen in
de Ex-documentatie (XA) worden aangehouden.
5.4
Speciale aansluitinstructies
5.4.1
Aansluitvoorbeelden
Stroomuitgang 4 tot 20 mA HART
1
5

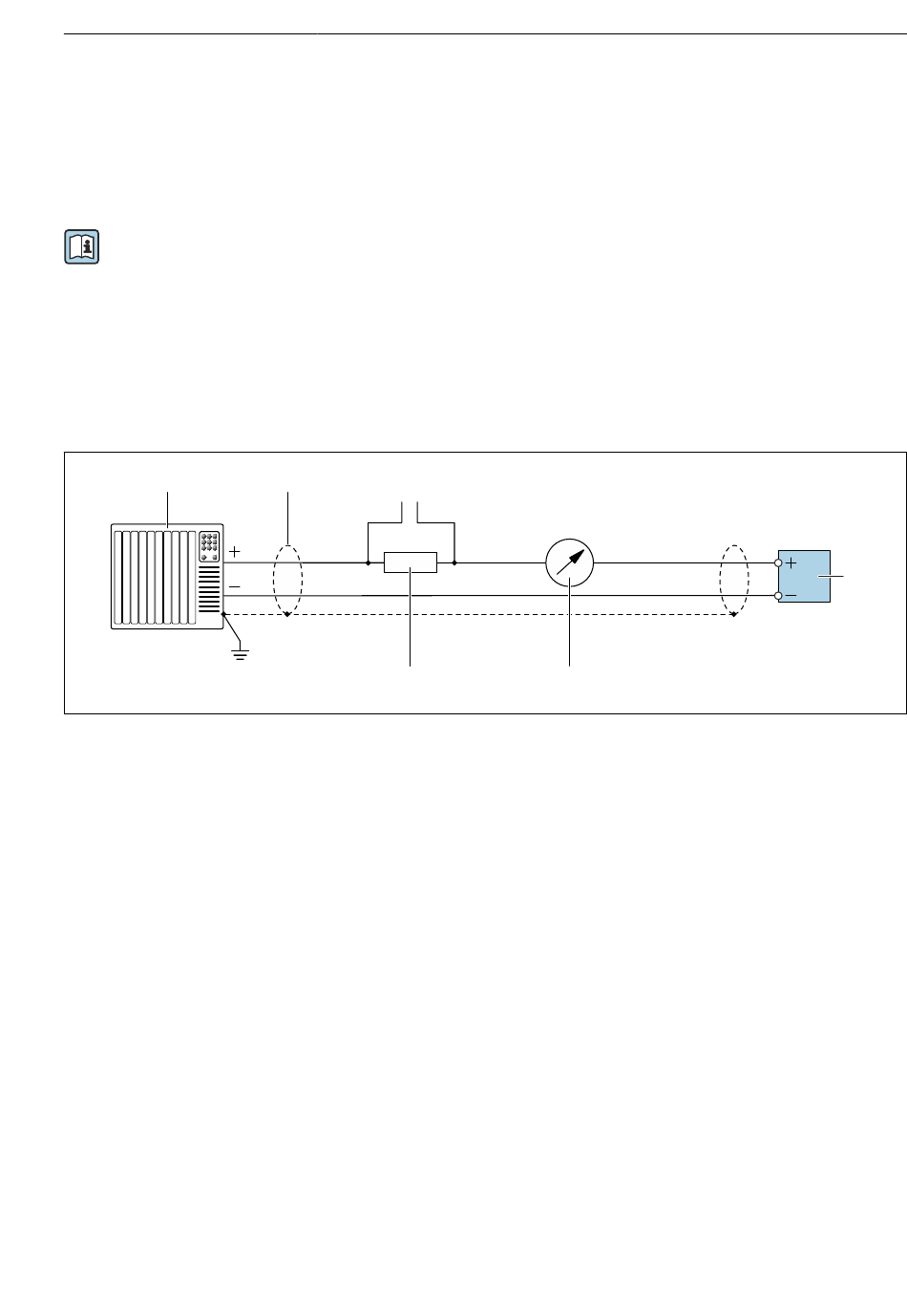

Aansluitvoorbeeld voor 4 tot 20 mA HART stroomuitgang (actief)
1
Automatiseringssysteem met stroomingang (bijv. PLC)
2
Kabelafscherming voorzien aan één uiteinde. De kabelafscherming moet aan beide uiteinden worden
geaard om aan de EMC-voorschriften te voldoen; houd de kabelspecificaties aan
3
Aansluiting van HART-bedieningsapparaten
4
Weerstand voor HART-communicatie (≥ 250 Ω): let op de maximale belasting
5
Analoge aanwijseenheid: let op de maximale belasting
6
Transmitter
Endress+Hauser
2
3
4
4...20 mA
5
Elektrische aansluiting
6
A0029055
