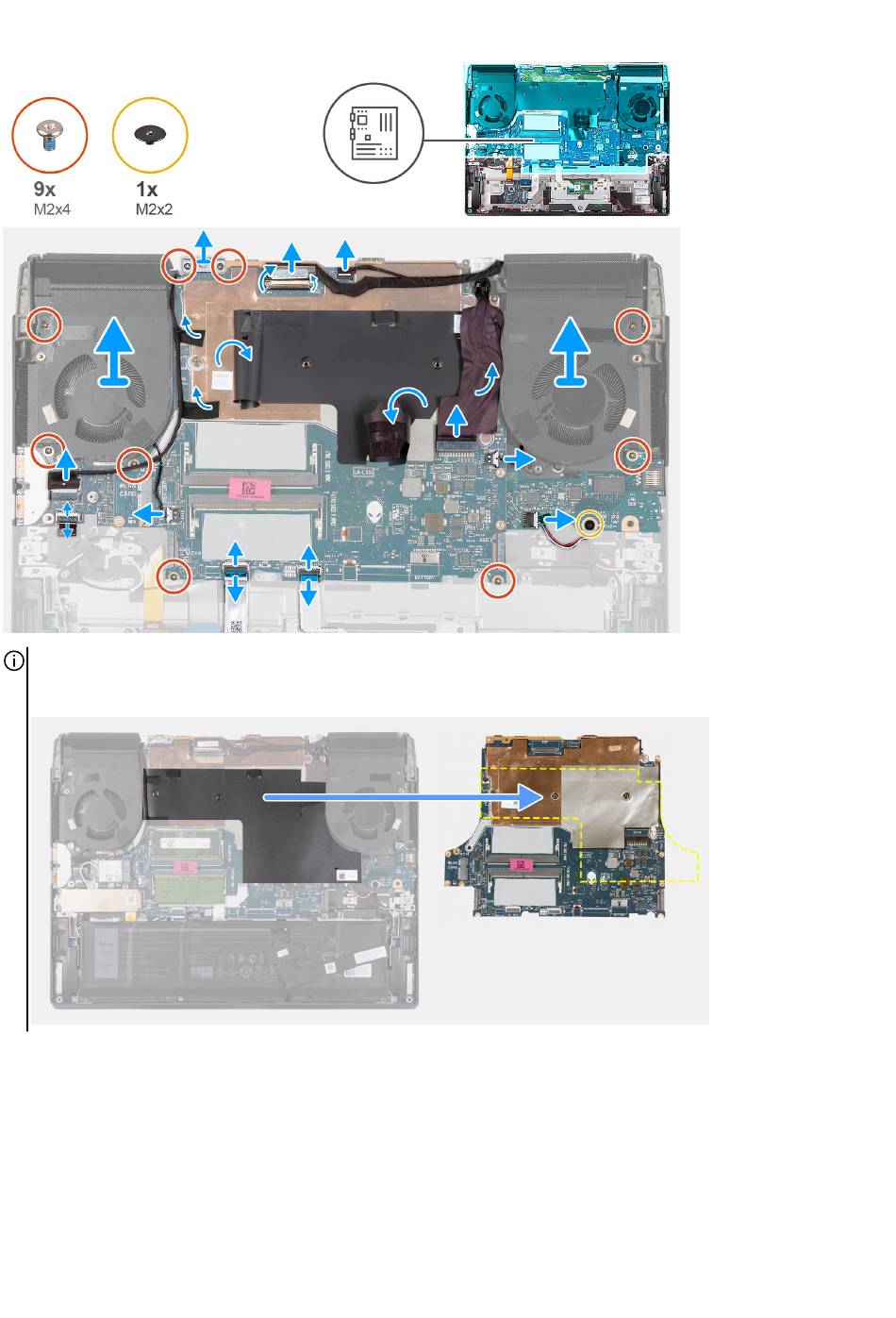

OPMERKING: Trek delen van de Mylar los en omhoog om toegang te krijgen tot de kabels
die op de systeemkaart zijn aangesloten. Als de systeemkaart wordt vervangen, verwijder dan
alleen de Mylar van de oude systeemkaart om deze op de nieuwe systeemkaart te bevestigen.
Stappen
1. Verwijder de twee schroeven (M2x4) waarmee de Type C-beugel op de systeemkaart wordt bevestigd.
2. Til de Type C-beugel uit de systeemkaart.
3. Verwijder de tape waarmee de connectorvergrendeling van de beeldschermkabel op de systeemkaart is bevestigd.
4. Open de vergrendeling en koppel de beeldschermkabel los van de systeemkaart.
5. Koppel de Alien head LED-kabel los van de systeemkaart.
6. Trek de beeldschermkabel los van de systeemkaart en leg deze aan de kant.
7. Til de hoek van de Mylar op die de systeemkaart bedekt.
