Stappen
1. Plaats de beeldschermeenheid op de palmsteun- en toetsenbordeenheid.
WAARSCHUWING: Schuif het beeldscherm niet over de palmsteun- en toetsenbordeenheid om schade aan het
beeldscherm te voorkomen.
2. Lijn de schroefgaten op de beeldschermeenheid uit met de schroefgaten op de palmsteun- en toetsenbordeenheid.
3. Plaats de zes schroeven (M2.5x5) terug waarmee de beeldschermeenheid aan de polssteun- en toetsenbordeenheid is bevestigd.
4. Leid de beeldschermkabel en Alien Head LED-kabel door de geleiders op de beeldschermeenheid.
5. Plak de tape vast waarmee de Alien Head-LED-kabel aan de polssteun- en toetsenbordeenheid wordt bevestigd.
6. Leid de camerakabel door de geleiders op de beeldschermeenheid.
OPMERKING: Voor computers die worden geleverd met een infraroodcamera, leidt u de camerakabel door de geleiders op
de beeldschermeenheid en vervolgens door de opening rechts van de HDMI-poort.

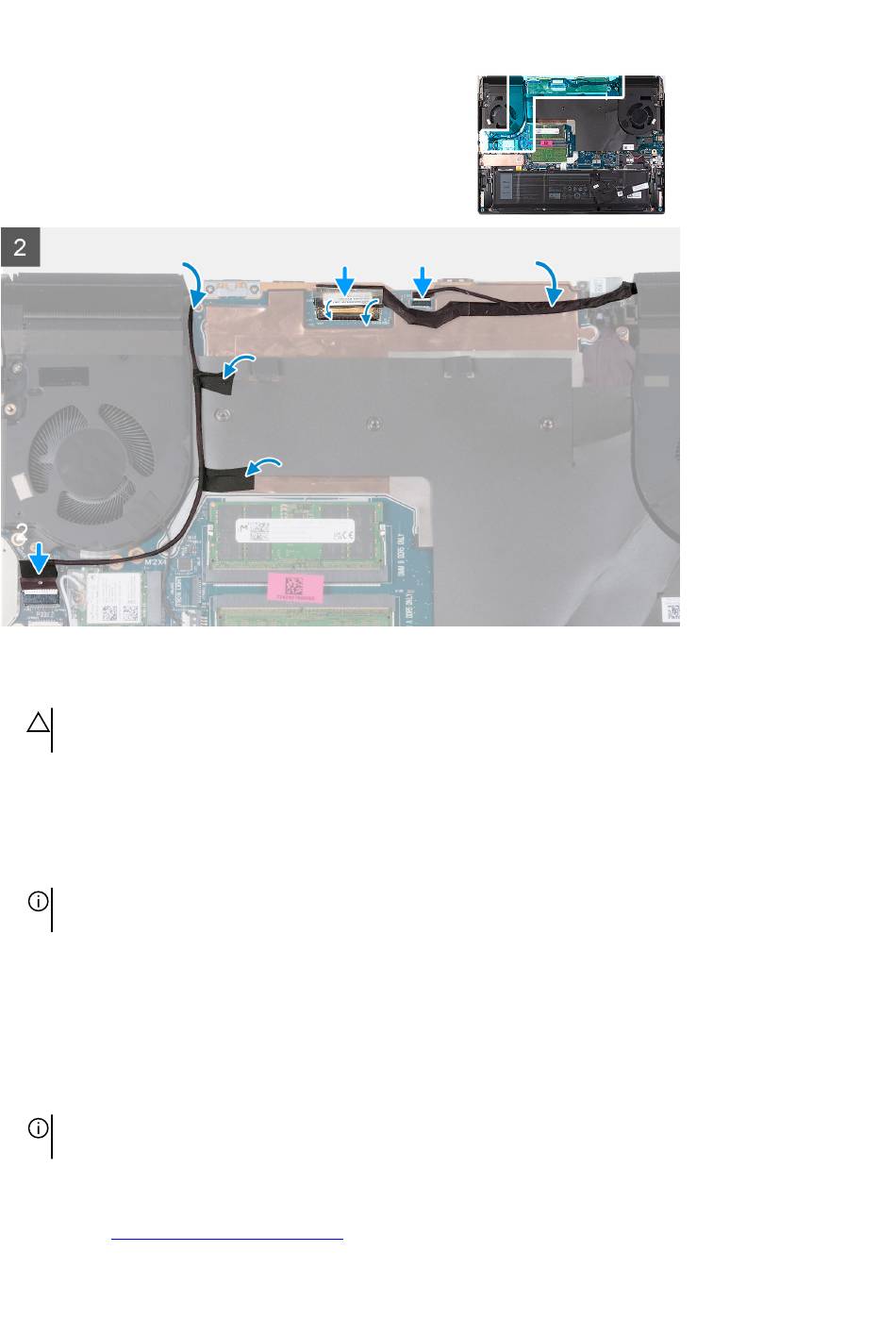

7. Draai de computer om.
8. Sluit de Alien Head LED-kabel aan op de systeemkaart.
9. Bevestig de beeldschermkabel op de systeemkaart.
10. Sluit de beeldschermkabel aan op de systeemkaart en sluit de vergrendeling om de kabel te vergrendelen.
11. Bevestig de tape waarmee de connectorvergrendeling van de beeldschermkabel op de systeemkaart wordt bevestigd.
12. Bevestig de camerakabel met de tape op de systeemkaart.
13. Sluit de camerakabel aan op de systeemkaart.
OPMERKING: Stap 11 tot en met stap 12 zijn alleen van toepassing op computers die worden geleverd met een
infraroodcamera.
Vervolgstappen
1. Installeer de
I/O-afdekplaat aan de
achterzijde.
