Stappen

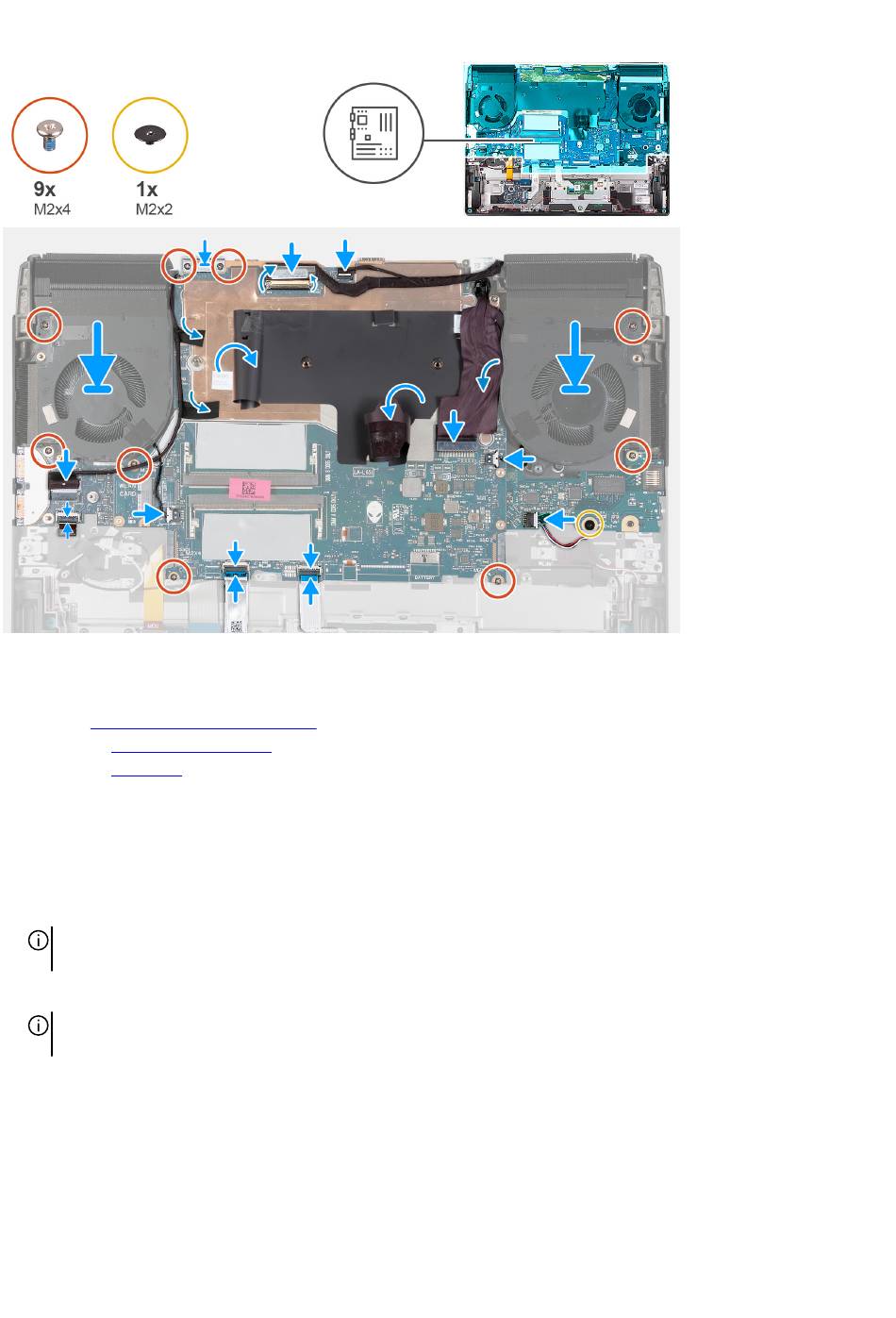

1. Draai de systeemkaart om.
2. Plaats de
ventilator en de
3. Installeer de
ethernet- en
4. Installeer de USB-kaart.
5. Draai de systeemkaarteenheid om.
6. Gebruik de uitlijnpunten om de systeemkaart op de palmsteun- en toetsenbordeenheid te plaatsen.
7. Plaats de zeven schroeven (M2x4) terug waarmee de systeemkaart aan de palmsteun- en toetsenbordeenheid wordt bevestigd.
8. Plaats de schroef (M2x2) terug waarmee de systeemkaart op de palmsteun- en toetsenbordeenheid wordt bevestigd.
9. Sluit de camerakabel aan op de systeemkaart.
10. Bevestig de camerakabel met de tape op de systeemkaart.
OPMERKING: Stap 9 tot en met stap 10 zijn alleen van toepassing op computers die worden geleverd met een
infraroodcamera.
11. Koppel de kabel van de aan/uit-knop aan de systeemkaart en sluit de vergrendeling om de kabel vast te zetten.
OPMERKING: Zorg ervoor dat de kabel van de aan/uit-knop onder de systeemkaarteenheid wordt geleid en op de
systeemkaart is aangesloten. Zonder deze stap wordt de computer niet ingeschakeld.
12. Sluit de kabel van de linker ventilator aan op de systeemkaart.
13. Sluit de kabel van de toetsenbordkaart aan op de systeemkaart en sluit de vergrendeling om de kabel te vergrendelen.
14. Sluit de touchpadkabel aan op de systeemkaart en sluit de vergrendeling om de kabel te vergrendelen.
15. Sluit de luidsprekerkabel aan op de systeemkaart.
16. Sluit de kabel van de rechter ventilator aan op de systeemkaart.
17. Til de hoek van de Mylar op die de systeemkaart bedekt.
18. Bevestig de kabel van de voedingsadapterpoort op de Mylar-tape.
koelplaateenheid.
audiokaart.
