7. Verwijder de
batterij.
8. Volg de procedure in de stappen 1 t/m 21 in
OPMERKING: De systeemkaart kan worden verwijderd en geïnstalleerd samen met het geheugen, de ethernet-
en audiokaart, de USB-kaart, en de ventilator- en koelplaateenheid. Dit vereenvoudigt de verwijderings- en
installatieprocedure en voorkomt dat de thermische verbinding tussen de systeemkaart en de koelplaat wordt verbroken.
Over deze taak

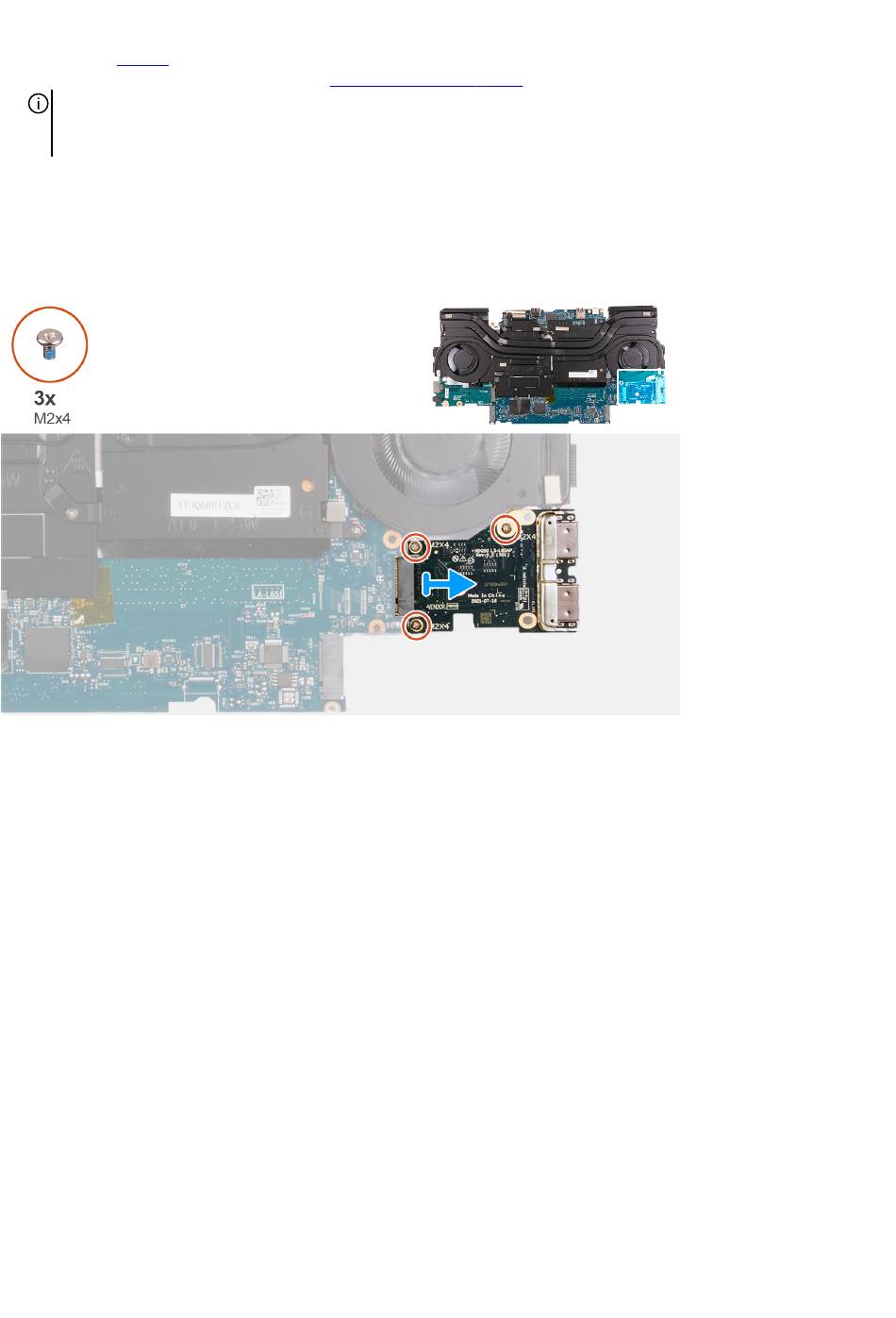

De volgende afbeelding(en) geeft/geven de locatie van de USB-kaart aan en biedt/bieden een visuele weergave van de
verwijderingsprocedure.
Stappen
1. Draai de systeemkaarteenheid om.
2. Verwijder de drie schroeven (M2x4) waarmee de USB-kaart aan de systeemkaarteenheid wordt bevestigd.
3. Til deze onder een hoek omhoog en verwijder de USB-kaart uit de systeemkaarteenheid.
De USB-kaart plaatsen
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak
De volgende afbeelding(en) geeft/geven de locatie van de USB-kaart aan en biedt/bieden een visuele weergave van de
installatieprocedure.
De systeemkaart
verwijderen.
