8. Trek de kabel van de netstroomadapterpoort los uit het moederbord.
9. Trek de kabel van de voedingsadapterpoort los van de Mylar-tape.
10. Koppel de rechter ventilatorkabel los van de systeemkaart.
11. Maak de luidsprekerkabel los van de systeemkaart.
12. Open de vergrendeling en koppel de touchpadkabel los van de systeemkaart.
13. Open de vergrendeling en koppel de kabel van de toetsenbordkaart los van de systeemkaart.
14. Koppel de linker ventilatorkabel los van de systeemkaart.
15. Open de vergrendeling en koppel de kabel van de aan-uitknop los van de systeemkaart.
16. Verwijder de stekker van de camerakabel uit de connector op de systeemkaart.
17. Til de Mylar op die de tapes bedekt waarmee de camerakabel aan de systeemkaart is bevestigd.
18. Verwijder de tape waarmee de camerakabel aan de systeemkaart is bevestigd en til de camerakabel uit van de systeemkaart.
OPMERKING: Stap 16 tot en met stap 18 zijn alleen van toepassing op computers die worden geleverd met een
infraroodcamera.
19. Verwijder de zeven schroeven (M2x4) waarmee de systeemkaart op de palmsteun- en toetsenbordeenheid wordt bevestigd.
20.Verwijder de schroef (M2x2) waarmee de systeemkaart op de palmsteun- en toetsenbordeenheid wordt bevestigd.
21. Houd de linker- en rechterventilatoren stevig vast en til de systeemkaarteenheid uit de palmsteun- en toetsenbordeenheid.
22.Verwijder de
ventilator en de

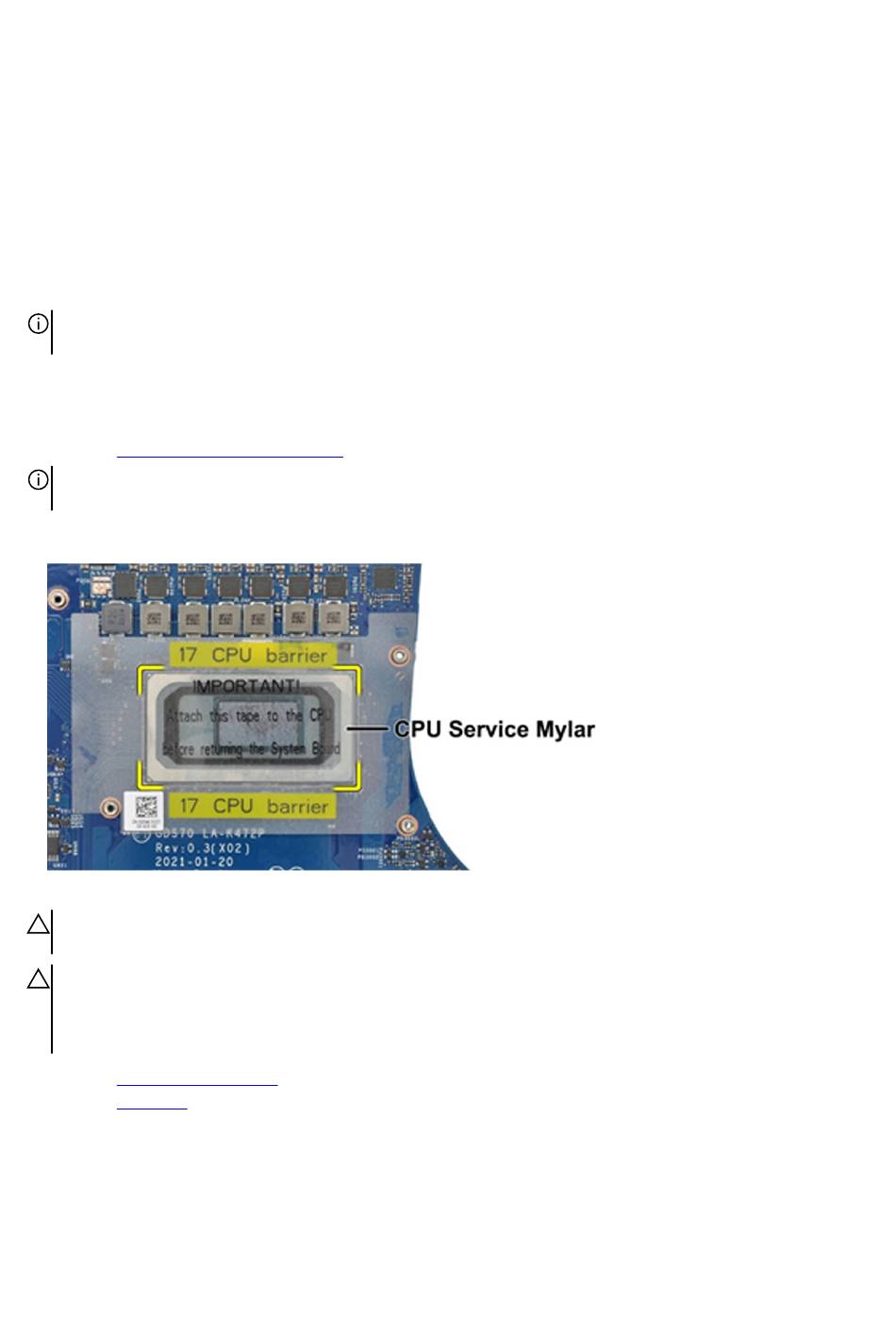

OPMERKING: Voordat u de oude systeemkaart retourneert. Bevestig de processorsticker (CPU) over het oppervlak van de
processor (CPU) en zorg ervoor dat deze volledig bedekt is.
WAARSCHUWING: Volg de instructies in de technische instructies die bij de vervangende systeemkaarteenheid zitten
zodra de systeemkaarteenheid uit de computer is verwijderd.
WAARSCHUWING: Gebruik geen alcoholdoekje om het thermische vet van Element 31 te reinigen van de
processorchip (CPU) die is omgeven door het processorschild (CPU). De alcoholoplossing van de doekjes ontbindt het
Element 31-vet in geleidende metaaldeeltjes. Als deze geleidende metaaldeeltjes in contact komen met het oppervlak
van de systeemkaart, zal er kortsluiting ontstaan wanneer u de computer aanzet.
23.Verwijder de
Ethernet- en
24.Verwijder de USB-kaart.
25.Draai de systeemkaart om.
26.Nadat u alle bovenstaande stappen hebt uitgevoerd, blijft de systeemkaart over.
koelplaateenheid.
audiokaart.
