Español
4
Preparativos
Posicionar el equipo inferior
Para instalar el equipo inferior de la estruc-
tura de Combi-Duo, monte el equipo en la
mesa inferior con las patas, las ruedas mó-
viles o sobre el juego de nivelación.

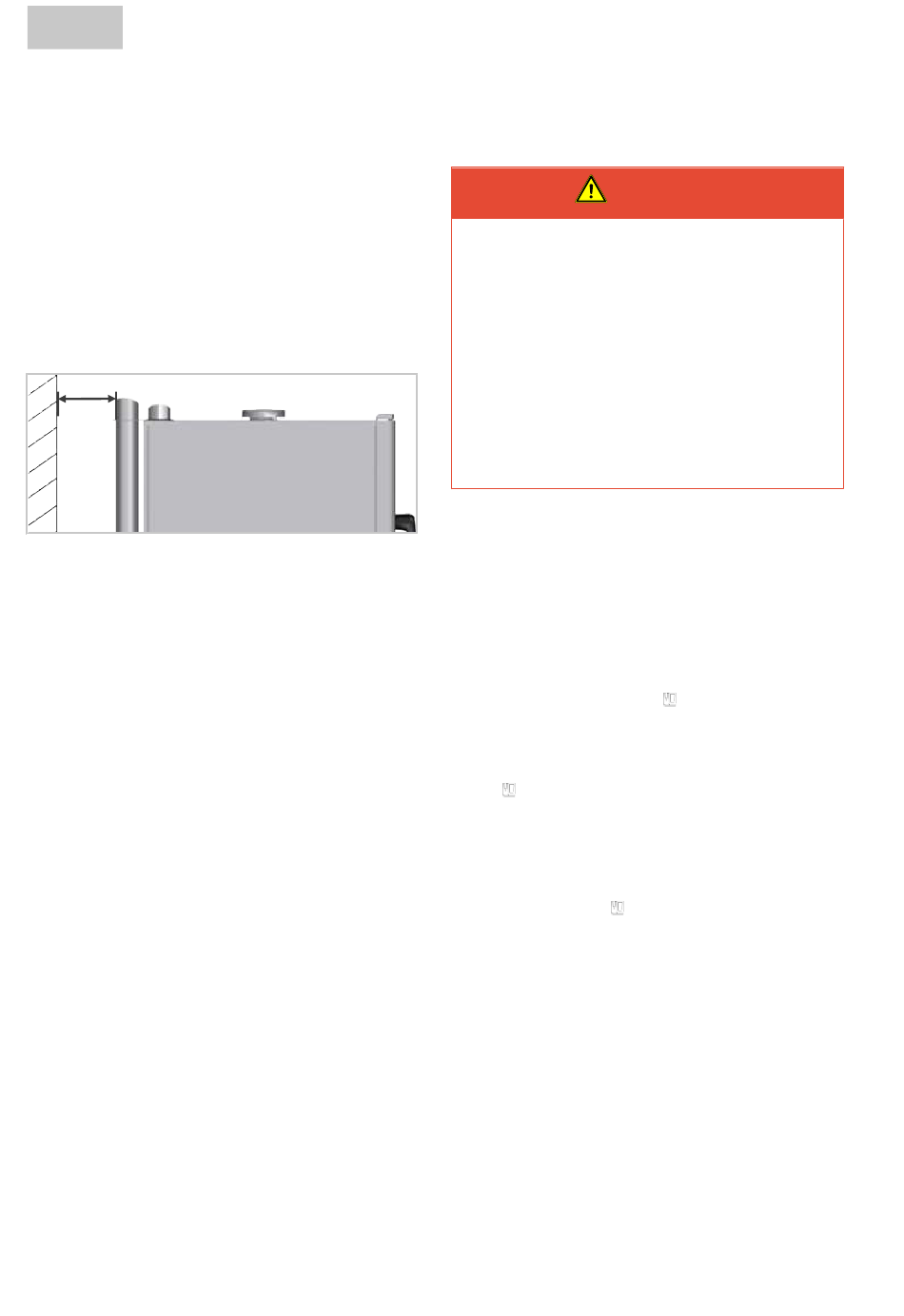

Tenga en cuenta que la distancia X desde el
tubo de salida de aire del equipo Combi-
Duo debe ser como mínimo de 10 mm
[3/8 pulgadas] con respecto a la pared.
X
Si el soporte para el tubo de salida de aire
está instalado, corresponde a una instala-
ción a ras de pared.
Para la colocación del equipo sobre la mesa
inferior, tenga en cuenta la descripción in-
cluida en la guía de instalación del equipo.
Nivelar el equipo inferior
Nivelar mesa: Monte el equipo y com-
n
pruebe que está nivelado colocando un
nivel de burbuja en la cámara de coc-
ción. En caso necesario, ajuste simétri-
camente las ruedas móviles o las patas,
de manera que el equipo permanezca
estable.
Nivelar kit de nivelación: Ajuste el kit
n
de nivelación y compruebe la nivela-
ción con un nivel de burbuja antes de
colocar el equipo inferior sobre el kit
de nivelación.
30 / 104
5
Instalación
Desmontar cubierta del sistema de
extracción
Alta tensión al realizar la conexión a la
red eléctrica
Peligro de muerte en caso de trabajos
con alta tensión.
Interrumpa la conexión al suministro
n
de red eléctrica.
Asegúrese de que el equipo no esté
n
conectado al suministro eléctrico.
a
El equipo está apagado y desconecta-
do de la red eléctrica.
a
El compartimento eléctrico está abier-
to.
1. Tire del manguito de compensación
del sistema de ventilación (manga ver-
de; 1) hacia abajo [
2. Tire con cuidado del tubo de ventila-
ción negro (2) hacia abajo
[
Imagen
3. Retire la cubierta del sistema de ex-
tracción (3). Para ello, abra las lengüe-
tas de la chapa y quite la tapa tirando
hacia arriba [
>>
La cubierta del sistema de extracción
se ha desmontado correctamente.
>>
El tubo de aireación y el manguito de
compensación del sistema de ventila-
ción se colocan en la posición original
siguiendo el procedimiento inverso.
>>
El compartimento eléctrico puede vol-
ver a cerrarse.
80.51.370_iCombiPro-iCombiClassic_CD-E_IM_EU-west
4 | Preparativos
PELIGRO
Imagen
02].
02].
Imagen
02].
