3 | Descrição do produto
3
Descrição do produto
Variantes de Combi-Duo: Equipamento
elétrico como equipamento inferior
Estão disponíveis as seguintes variantes de
Combi-Duo:
Equipamento
Equipamento
inferior:
superior
Equipamento
elétrico
6-1/1 /
6-1/1
10-1/1
Elétrico/gás
elétrico
6-2/1 /
6-2/1
10-2/1
Elétrico/gás
elétrico
Informações sobre outras variantes de
Combi-Duo, com equipamentos a gás
como equipamento inferior, podem ser
encontradas nos respectivos manuais de
instalação.
Conteúdo fornecido [
1
Estrutura de base
3
Parafuso do
painel frontal
5
Painel lateral
esquerdo
7
Suporte para
tubo do ar de
exaustão
9
Tubo do ar de
exaustão
1
Cabo Ethernet
1
Dimensões
Observe que com uma construção Combi-
Duo, as alturas de conexão e as alturas de
inserção mudam para ambos os
equipamentos. Os desenhos para a
montagem e as dimensões e altura exatas
80.51.370_iCombiPro-iCombiClassic_CD-E_IM_EU-west
Código do
item
60.73.991
60.74.725
Imagem
01]
2
Estrutura isolante
direita
4
Painel frontal
6
Estrutura isolante
esquerda
8
Cobertura de
proteção térmica
para tubo de ar
de exaustão
1
Ângulo de fixação
0
do nível mais alto das prateleiras, para as
diferentes configurações podem ser
encontrados nos desenhos de dimensões
separados.
OBSERVAÇÃO! Se a altura das prateleiras
for maior que 1600 mm [63 polegadas],
coloque o adesivo de segurança no
equipamento.
Legenda dos desenhos de dimensões:
1
Altura do nível
mais alto
3
Altura de entrada
do equipamento
inferior
5
Altura da saída de
água do
equipamento
inferior
4
Preparações
Instalar o equipamento inferior
Para instalar o equipamento inferior para a
estrutura do Combi-Duo, monte o
equipamento sobre uma base inferior com
pés, rodinhas ou um conjunto de
nivelamento.

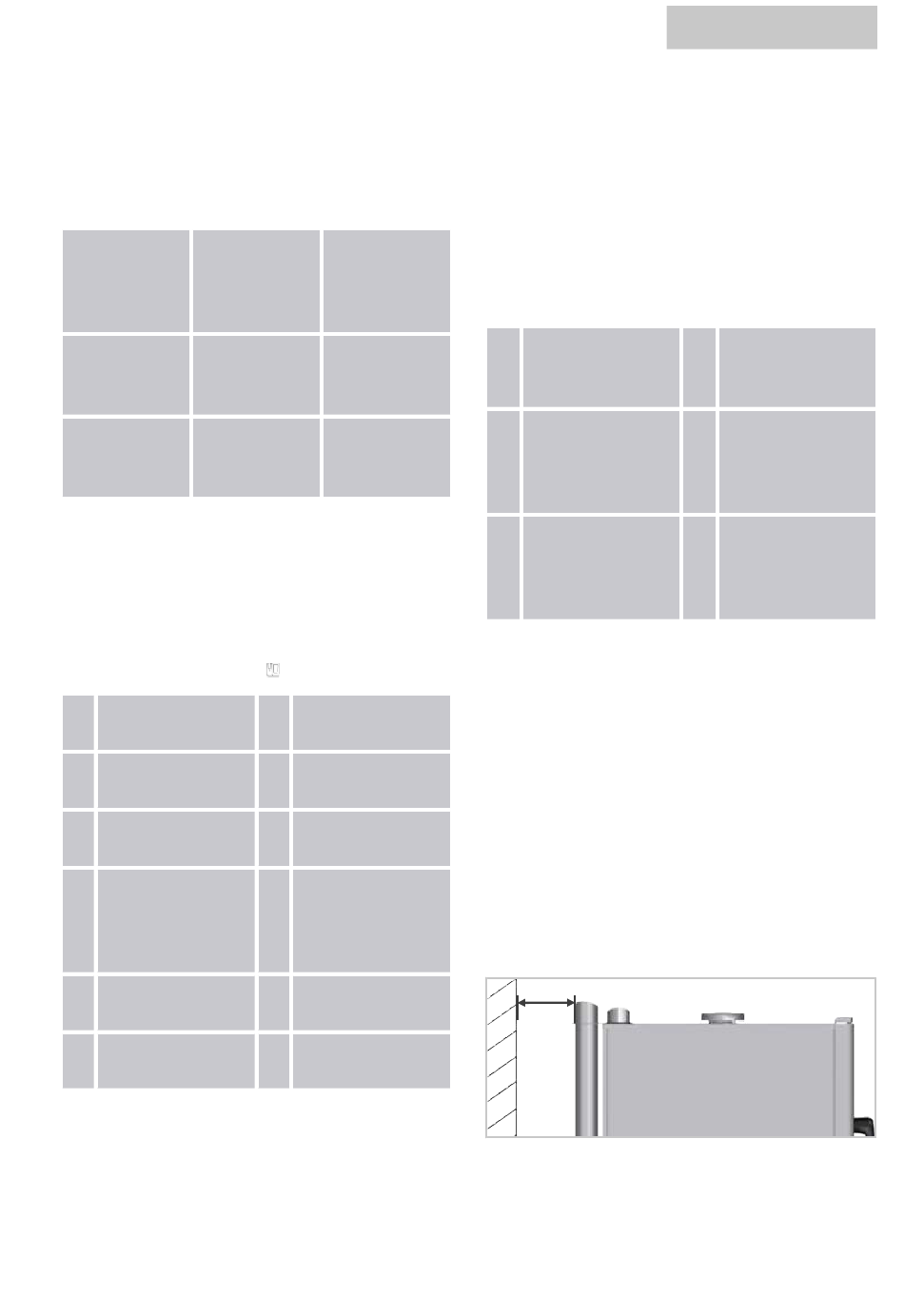

Certifique-se de que a distância X do tubo
do ar de exaustão do equipamento Combi-
Duo seja de, no mínimo, 10 mm
[3/8 polegadas] em relação à parede.
X
Se o suporte do tubo do ar de exaustão
estiver instalado, isso corresponde a uma
instalação alinhada à parede.
Portuguese (Brazil)
2
Altura de entrada
do equipamento
superior
4
Altura da saída de
água do
equipamento
superior
