Ελληνικά
4
Προετοιμασίες
Τοποθέτηση κάτω συσκευής
Για να τοποθετήσετε την κάτω συσκευή
για την ανωδομή Combi Duo, συναρμολο-
γήστε τη συσκευή πάνω σε μια κάτω βάση
με πόδια, ρόδες διεύθυνσης ή πάνω σε ένα
συγκρότημα χωροστάθμισης.

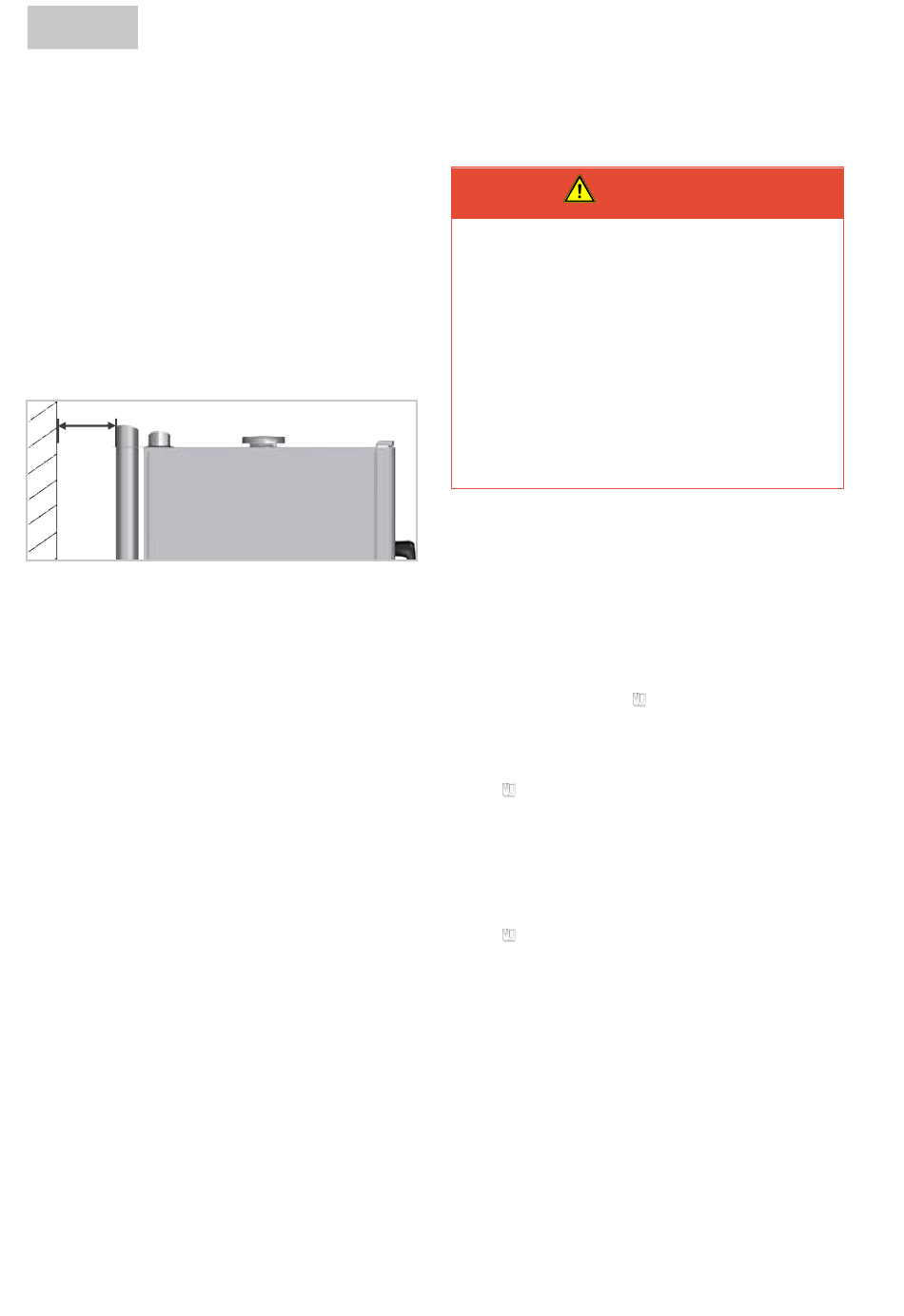

Βεβαιωθείτε ότι η απόσταση Χ από τον
σωλήνα εξάτμισης της συσκευής Combi-
Duo είναι τουλάχιστον 10 mm [3/8 ίν-
τσες] από τον τοίχο.
X
Εάν έχει εγκατασταθεί στήριγμα για τον
σωλήνα εξάτμισης, αυτή έχει πραγματο-
ποιηθεί στο ίδιο επίπεδο με την επιφάνεια
του τοίχου.
Για την τοποθέτηση της συσκευής στην
κάτω βάση λάβετε υπόψη την περιγραφή
στις οδηγίες εγκατάστασης της συσκευής.
Ευθυγράμμιση συσκευής
Ευθυγράμμιση κάτω βάσης: Τοποθε-
n
τήστε τη συσκευή και ελέγξτε την ευ-
θυγράμμιση με ένα αλφάδι στον
θάλαμο μαγειρέματος. Εφόσον απαι-
τείται, ευθυγραμμίστε συμμετρικά τις
ρόδες διεύθυνσης ή τα πόδια, έτσι
ώστε η συσκευή να στέκεται καλά.
Ευθυγράμμιση συγκροτήματος χωρο-
n
στάθμισης: Ευθυγραμμίστε το συ-
γκρότημα χωροστάθμισης και ελέγξτε
την ευθυγράμμιση με ένα αλφάδι,
προτού τοποθετήστε την κάτω συ-
σκευή πάνω στο συγκρότημα ευθυ-
γράμμισης.
90 / 104
5
Εγκατάσταση
Αποσυναρμολόγηση καλύμματος
εξαερισμού
Υψηλές τάσεις κατά τη σύνδεση στο
ηλεκτρικό δίκτυο
Θανάσιμος κίνδυνος στις εργασίες με
υψηλή τάση.
Αποσυνδέστε τη σύνδεση παροχής
n
ενέργειας.
Βεβαιωθείτε ότι η συσκευή δεν
n
τροφοδοτείται με ηλεκτρική τάση.
a
Η συσκευή είναι απενεργοποιημένη
και εκτός τάσης.
a
Ο χώρος ηλεκτρολογικού εξοπλισμού
είναι ανοικτός.
1. Τραβήξτε το χιτώνιο εξισορρόπησης
αερισμού (πράσινο περίβλημα, 1)
προς τα κάτω [
2. Τραβήξτε προσεκτικά τον μαύρο σω-
λήνα αερισμού (2) προς τα κάτω
[
εικόνα
3. Αποσυναρμολογήστε το κάλυμμα
εξαερισμού (3). Για τον σκοπό αυτό,
ανοίξτε τα ρύγχη της λαμαρίνας και
αφαιρέστε το κάλυμμα προς τα επάνω
[
εικόνα
>>
Το κάλυμμα εξαερισμού αποσυναρμο-
λογήθηκε με επιτυχία.
>>
Ο σωλήνας αερισμού και το χιτώνιο
εξισορρόπησης του συστήματος αερι-
σμού επαναφέρονται στην αρχική
τους θέση με την αντίστροφη σειρά.
>>
Μπορείτε να κλείσετε ξανά τον χώρο
του ηλεκτρολογικού εξοπλισμού.
80.51.370_iCombiPro-iCombiClassic_CD-E_IM_EU-west
4 | Προετοιμασίες
ΚΙΝΔΥΝΟΣ
εικόνα
02].
02].
02].
