3 | Productbeschrijving
3
Productbeschrijving
Combi-Duo-varianten: Elektrisch
apparaat als onderste apparaat
De volgende Combo-Duo-varianten zijn
verkrijgbaar:
Onderste ap-
Bovenste ap-
paraat: Elek-
paraat
troappara-
tuur
6-1/1 /
6-1/1 Elek-
10-1/1 Elek-
trisch/Gas
trisch
6-2/1 /
6-2/1 Elek-
10-2/1 Elek-
trisch/Gas
trisch
Informatie over andere Combi-Duo-vari-
anten, zoals gastoestellen als onderste ap-
paraat, kunt u vinden in de bijbehorende
installatiehandleidingen.
Leveringsomvang [
1
Basisframe
3
Schroef frontpa-
neel
5
Zijpaneel links
7
Houder voor
luchtafvoer
9
Luchtafvoer
1
Ethernetkabel
1
Afmetingen
Let erop dat bij een Combi-Duo-construc-
tie de aansluithoogte en de inrijhoogte van
beide apparaten veranderen. Tekeningen
voor de constructie en nauwkeurige afme-
tingen en hoogte van de bovenste in-
schuifrail voor de verschillende samenstel-
lingen vindt u in het afzonderlijke bestek.
80.51.370_iCombiPro-iCombiClassic_CD-E_IM_EU-west
Artikelnum-
mer
60.73.991
60.74.725
afbeelding
01]
2
Isolatiemat rechts
4
Voorpaneel
6
Isolatiemat links
8
Afdekking hitte-
schild voor lucht-
afvoer.
1
Bevestigingsbeu-
0
gel
AANWIJZING! Als de inschuifrail boven
de 1600 mm [63 inch] komt, breng dan de
veiligheidssticker op het apparaat aan.
Legenda bij het bestek:
1
Hoogte bovenste
inschuifrek
3
Inrijhoogte on-
derste apparaat
5
Hoogte wateraf-
voer onderste
apparaat
4
Voorbereidende stappen
Onderste apparaat plaatsen
Om het onderste apparaat voor de Combi-
Duo-constructie op te stellen, monteert u
het apparaat op een onderstel met poten,
zwenkwielen of op een egalisatieset.

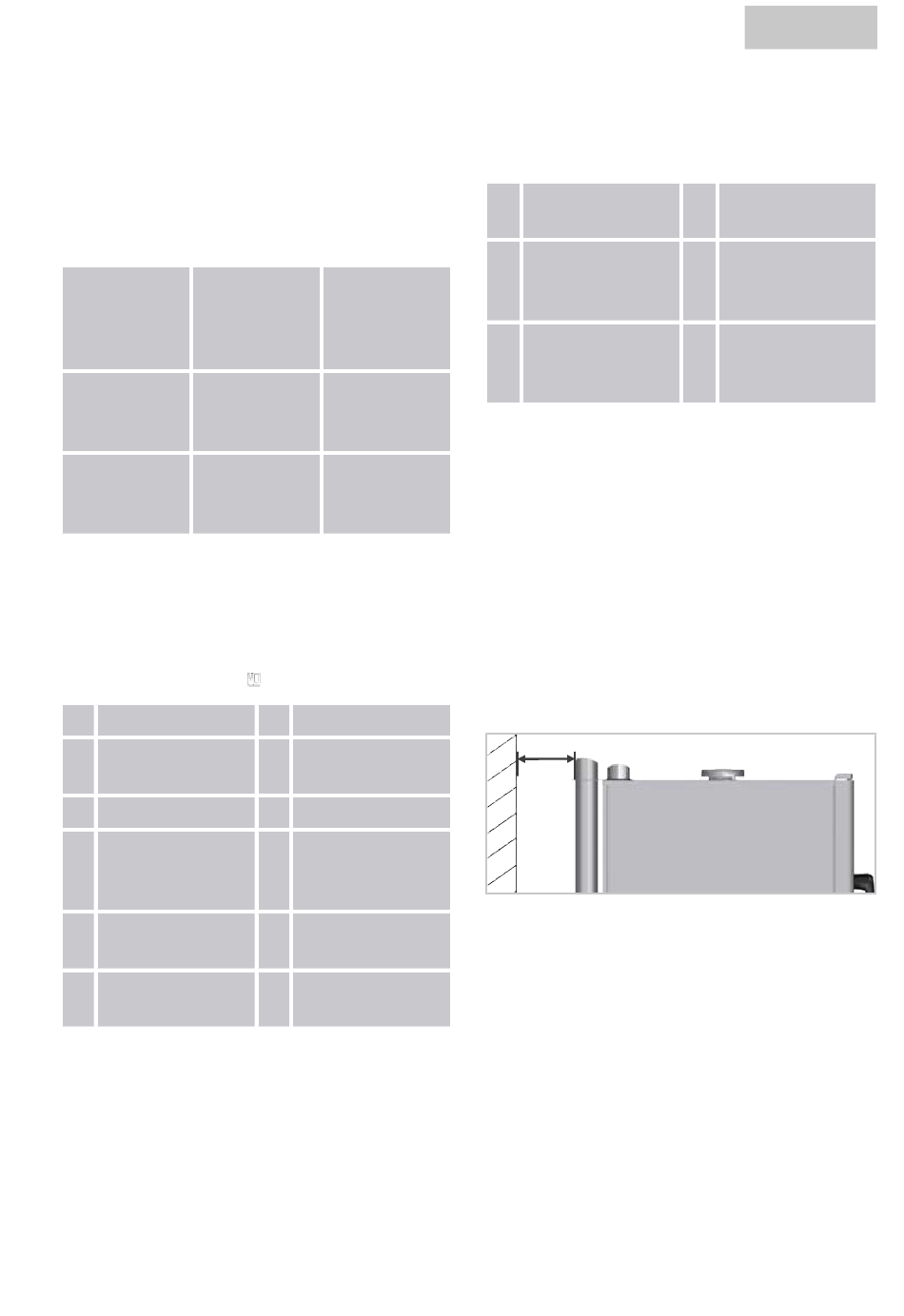

Let erop dat de afstand X van de luchtaf-
voer van het Combi-Duo-apparaat min-
stens 10°mm [3/8°inch] tot de wand be-
draagt.
X
Als er een beugel voor de luchtafvoer is
geïnstalleerd, is dit gelijk aan een installatie
aan de wand.
Let bij de opstelling van het apparaat op
het onderstel op de beschrijving in de in-
stallatiehandleiding van het apparaat.
Onderste apparaat uitlijnen
Onderstel uitlijnen: Lijn het apparaat
n
uit en controleer de uitlijning met een
waterpas in de oven. Indien nodig stelt
u de zwenkrollen of poten evenwijdig
af, zodat het apparaat stevig staat.
Nederlands
2
Inrijhoogte bo-
venste apparaat
4
Hoogte wateraf-
voer bovenste
apparaat
