4 | Forberedelser
Informasjon om flere Combi-Duo-
varianter, som gassenheter som nederste
enhet finner du i den tilhørende
installasjonsveiledningen.
Leveranse [
Bilde
1
Bunnramme
3
Skrue frontpanel
5
Venstre
sidepanel
7
Holder for
avtrekksrør
9
Avtrekksrør
1
Ethernet-kabel
1
Mål
Merk at med et Combi-Duo-system, kan
tilkoblingshøyden og tilgangshøyden
endre seg for begge enhetene. Du finner
tegninger av oppstillingen og presise mål
og høyden på den øverste hylleskinnen for
de ulike konfigurasjonene i separate
måltegninger.
MERK! Fest sikkerhetsetiketten på
enheten hvis hyllehøyden er over 1600
mm.
Tegnforklaring måltegning:
1
Høyde på
øverste hylle
3
Tilgangshøyde
nederste enhet
5
Høyde vannavløp
nederste enhet
80.51.370_iCombiPro-iCombiClassic_CD-E_IM_EU-west
01]
2
Isoleringsmatte
høyre
4
Frontpanel
6
Isoleringsmatte
venstre
8
Varmebeskyttels
esdeksel for
avtrekksrør
1
Monteringsbrake
0
tt
2
Tilgangshøyde
øverste enhet
4
Høyde vannavløp
øverste enhet
4
Forberedelser
Plassere den nederste enheten
Monter enheten på et stativ med føtter,
hjul eller nivelleringskomponent for å stille
opp den nederste enheten i Combi-Duo-
installasjonen.

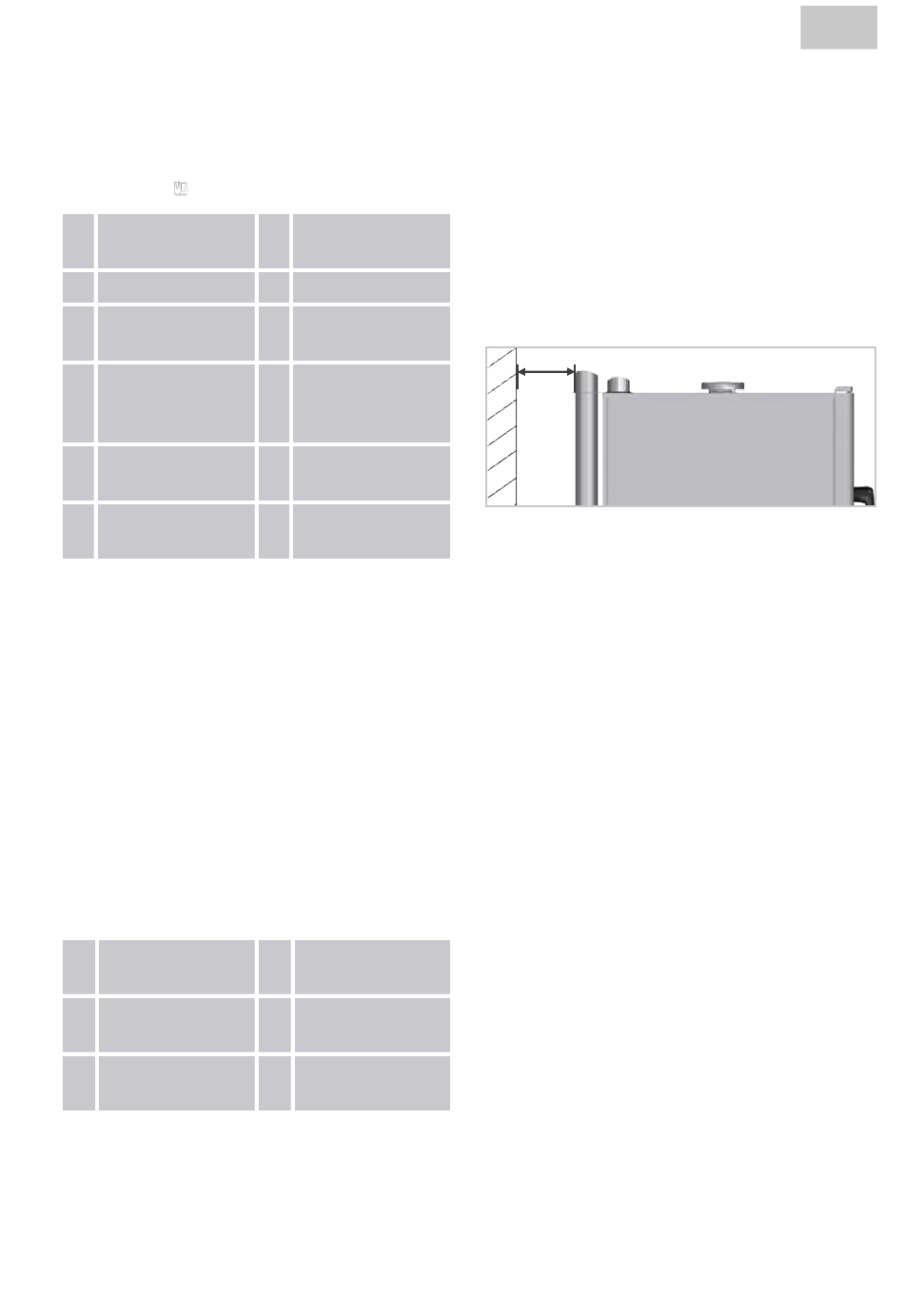

Pass på at avstanden X fra avtrekksrøret på
Combi-Duo-apparatet er minst 10 mm
[3/8 tommer] fra veggen.
X
Hvis det er installert brakett for
avtrekksrør, er dette en installasjon i flukt
med veggen.
Følg beskrivelsen i
installasjonsveiledningen for enheten når
du skal stille den opp.
Rette inn den nederste enheten
Rette inn understellet: Still opp
n
enheten og kontroller at den står rett
med et vaterpass i ovnsrommet. Juster
hvis nødvendig hjulene eller føttene
slik at enheten står støtt.
Rette inn nivelleringskomponenten:
n
Før du plasserer nedre enhet på
nivelleringssettet, må du rette inn
nivelleringssettet og kontrollere med
et vaterpass at det står rett i
ovnsrommet.
