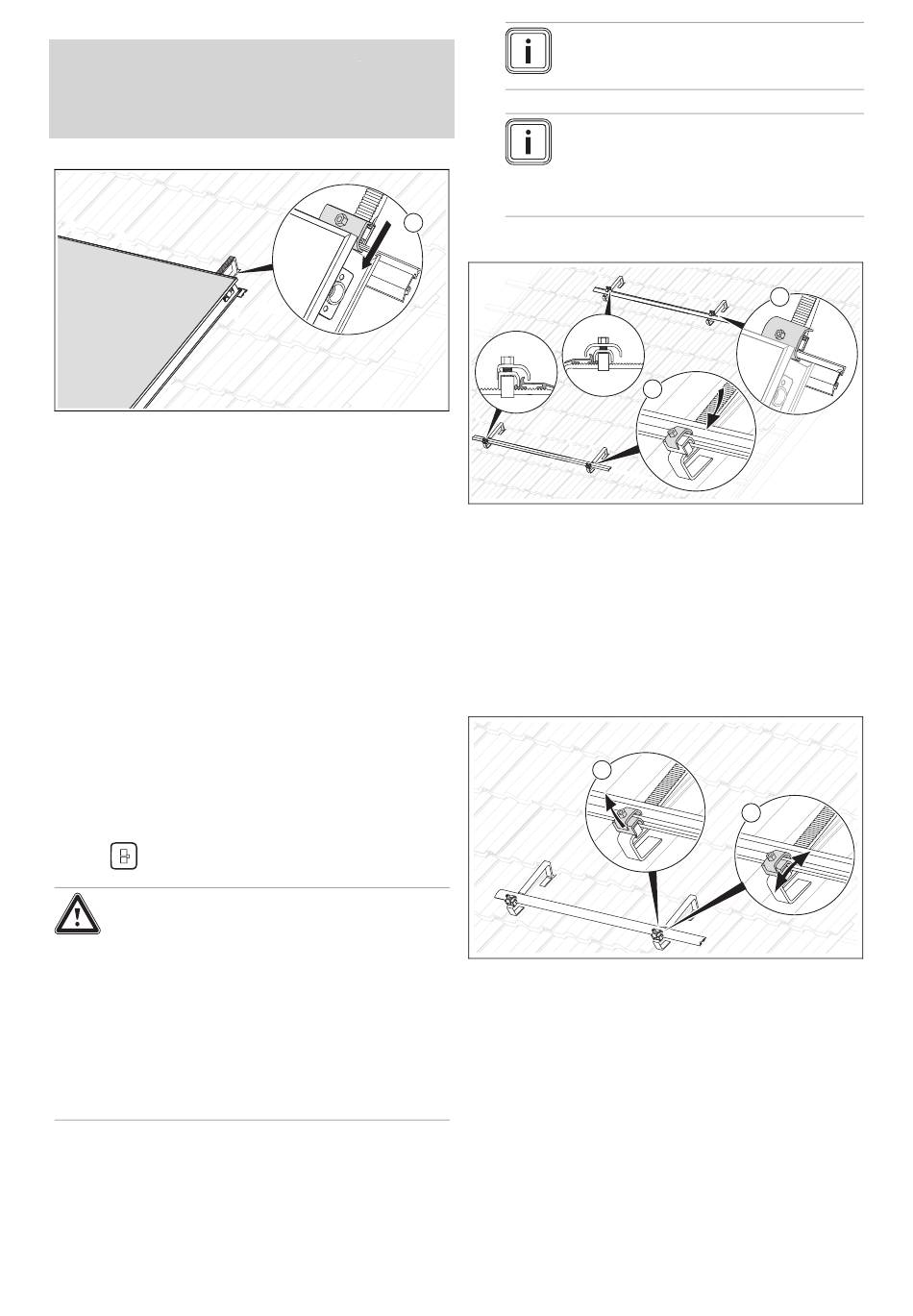

Collectorrij vervolledigen
Voorwaarde: Nog niet alle collectoren van een rij zijn gemonteerd.
▶
Breng de verbindingsstukken aan. (→ Pagina 17)
▶
Verbind de montagerails. (→ Pagina 17)
▶
Monteer een bijkomende collector. (→ Pagina 17)
Zonder montagerails positioneren
22.
Schuif alle bovenste montagerails een voor een vlak
tegen de onderste collectoren (1).
23.
Zorg ervoor dat de randen van de montagerails rond
de collectoren grijpen.
24.
Schuif de klemelementen een voor een tot aan de on-
derste collectoren (1).
25.
Zorg ervoor dat de klemstenen van de klemelementen
boven de collectorranden liggen.
26.
Trek de klemelementen van de bovenste montagerails
vast.
–
16 Nm
–
Werkmateriaal: Schroefsleutel SW 13
Montage van de collectoren afsluiten
27.
Trek alle resterende klemelementen vast.
–
Werkmateriaal: Schroefsleutel SW 13
28.
Controleer na het vastschroeven van de collectoren de
goede bevestiging van alle schroefverbindingen en trek
deze na indien nodig.
29.
Monteer de hydraulische aansluitingen. (→ Pagina 36)
30.
Installeer de collectorsensor. (→ Pagina 38)
4.3.2.2
Veldschikking boven elkaar
Gevaar!
Lichamelijk letsel en materiële schade
door het vallen van een collector!
Een collector kan bij ondeskundige bevesti-
ging vallen.
▶
Trek de klemelementen vast.
▶
Controleer de reglementaire spanning
door aan de klemklauwen te schudden.
▶
Als een klemklauw bewogen kan worden,
draai dan de moer vast.
1.
Monteer de collectoren op het dak, zoals in de vol-
gende hoofdstukken aangegeven.
18
Aanwijzing
Montagerails en klemelementen kunnen niet
tegelijk bewogen worden.
Aanwijzing
Bij veldschikking boven elkaar en verticale
collectorpositie moeten de collectoren onder
elkaar hydraulisch afgesteld worden (Tichel-
mann-systeem).
1
Montagerails monteren
2.
Bevestig de bovenste en onderste montagerail voor de
eerste collector met de klemelementen aan de dakan-
kers ((1) en (2)).
3.
Positioneer de onderste rail zo ver mogelijk onderaan
op de dakankers.
4.
Positioneer de bovenste rail op de dakankers en houd
daarbij rekening met de voormontagemaat (→ hfdst.
"Afstanden van de dakankers vastleggen") tot de on-
derste rail.
Montagerails uitbalanceren
5.
Bevestig de montagerails horizontaal.
6.
Compenseer eventuele hoogteverschillen door het
verschuiven van de klemelementen.
7.
Trek hiervoor het klemelement naar boven (1), ver-
schuif het (2) en laat het opnieuw los om vast te klik-
ken.
Montagehandleiding auroTHERM 0020298402_00
1
1
2
2
