4.6.1

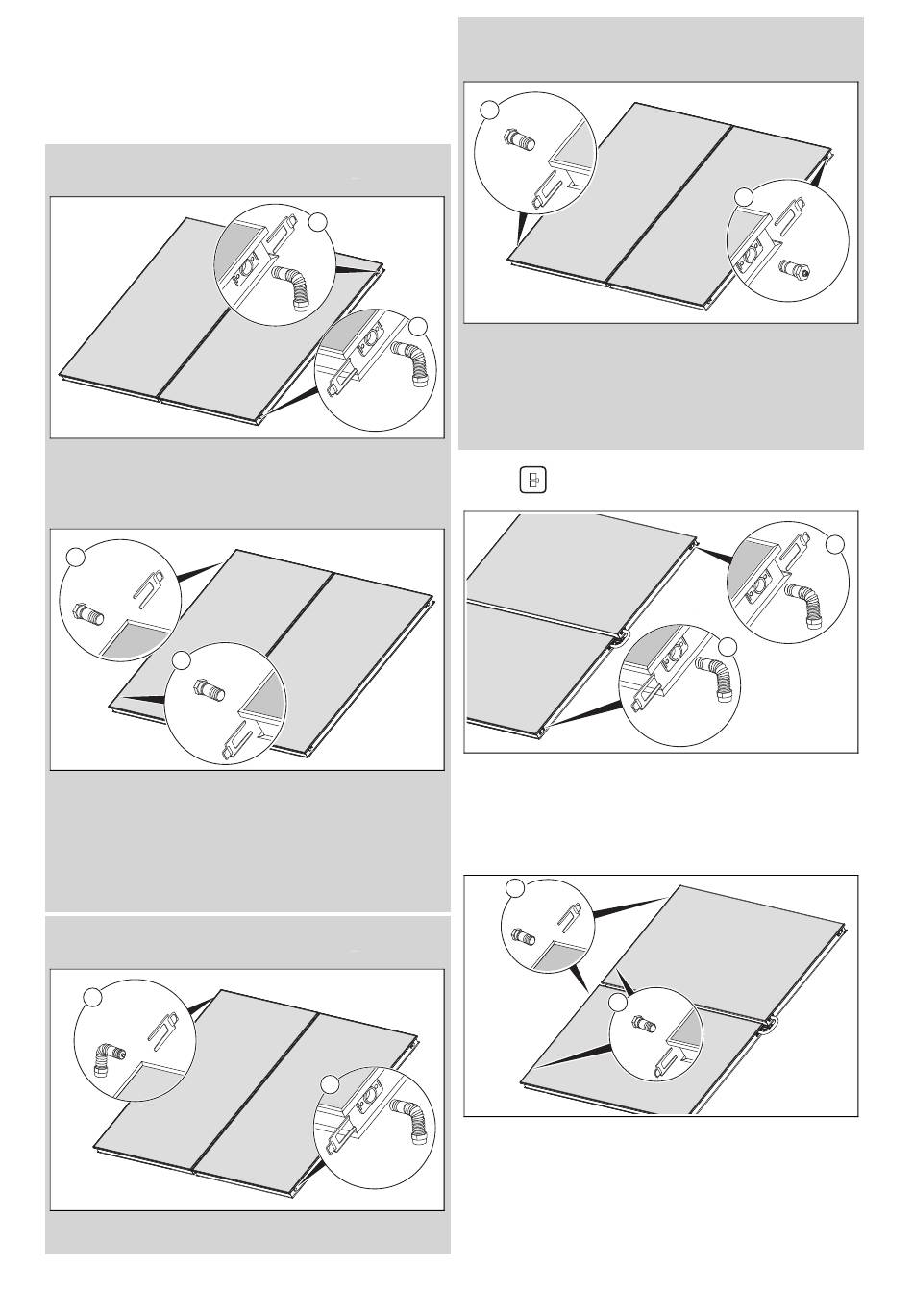

Veldopstelling naast elkaar
1.
Monteer de hydraulische aansluitingen aan de collecto-
ren, zoals in de volgende hoofdstukken aangegeven.
2.
Houd rekening met het aantal collectoren en de moge-
lijke koppelingen. (→ Pagina 6)
Voorwaarde: Aantal collectoren drukgeregeld: 1 ... 5, Aantal collectoren
retourgeregeld: 1 ... 2, Eenzijdige aansluiting
▶
Sluit de aanvoer (uitlaat) (1) van boven aan.
▶
Borg de aanvoer met de klem .
▶
Sluit de retour (inlaat) (2) van onderen aan.
▶
Borg de retour met de klem.
4
3
▶
Monteer de beide stoppen aan de andere zijde van het
collectorveld boven- en onderaan aan de collector ((3) en
(4)).
▶
Borg de beide stoppen met de klemmen.
▶
Koppel de collectoraanvoer en -retour aan op de aan-
sluitleidingen van het systeem.
▶
Controleer de aansluitingen op dichtheid.
Voorwaarde: Aantal collectoren drukgeregeld: ≥ 6, Aantal collectoren re-
tourgeregeld: 1 ... 6, Afwisselende aansluiting
1
▶
Steek de aanvoer (uitlaat) (1) aan één zijde in de boven-
ste zijdelingse opening .
0020298402_00 auroTHERM Montagehandleiding
▶
Steek de retour (inlaat) (2) in, diagonaal tegenover de
onderste zijdelingse opening .
▶
Borg de aansluitingen met de klemmen.
3
1
2
▶
Monteer de stop (3) onderaan aan de collector.
▶
Monteer de stop (4) bovenaan aan de collector.
▶
Beveilig de stop met de klemmen.
▶
Koppel de collectoraanvoer en -retour aan op de aan-
sluitleidingen van het systeem.
▶
Controleer de aansluitingen op dichtheid.
4.6.2
1.
2.
3.
4.
2
5.
6.
7.
8.
Veldschikking boven elkaar
Sluit aan de bovenste collector de aanvoer (uitlaat) (1)
aan .
Borg de aanvoer met de klem .
Sluit op de onderste collector de retour (inlaat) (2) aan .
Borg de retour met de klem.
3
4
Monteer aan de tegenoverliggende zijde van elke col-
lector telkens de twee stoppen (3) en (4).
Borg de vier stoppen met de klemmen en .
Koppel de collectorvoorloop en -retour aan op de aan-
sluitleidingen van het systeem.
Controleer de aansluitingen op dichtheid.
4
1
2
37
