Controleer na het vastschroeven de dicht-
heid van de dakbedekking.
▶
Breng evt. de dichtheid van de dakhuid
opnieuw tot stand.
▶
Bepaal de benodigde afstanden van de frames.
(→ Pagina 30)
▶
Boor de nodige gaten aan de vastgelegde posities.
▶
Bevestig de frames met voor de ondergrond geschikte
bevestigingen.
–
Bevestigingsmateriaal: roestvrij
–
Diameter van de bevestigingen: ≥ 10 mm
▶
Voer een uittrekproef uit.
–
Uittrekkracht van de boutankers: ≥ 9 kN
▶
Bouw zoveel frames op als u voor de opname van de
collectoren nodig hebt.

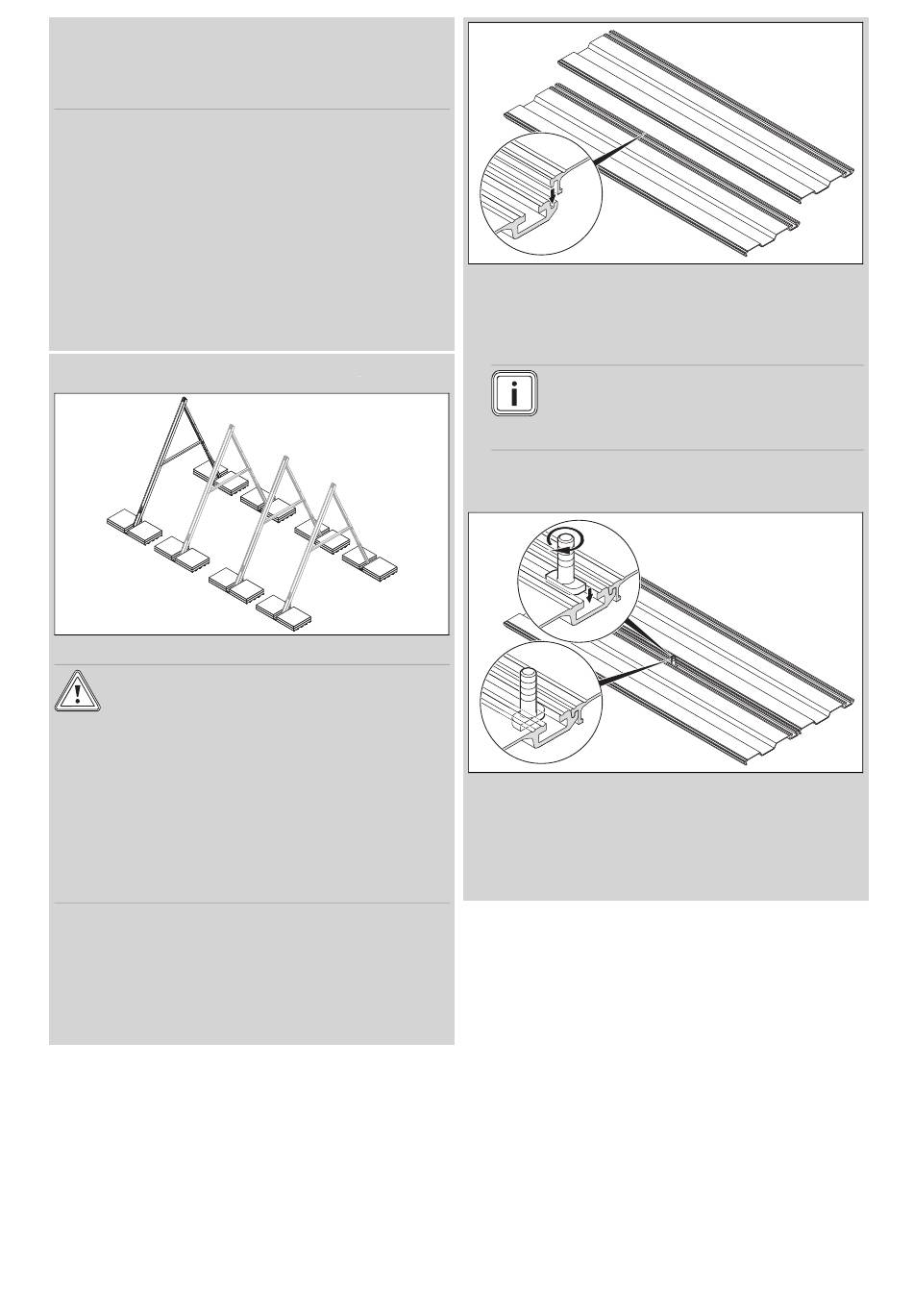

Voorwaarde: Montagetype: Zwevende montage (met beladingsplaten)
Beladingsplaten voorbereiden
Opgelet!
Ondichtheid door vernietiging van de dak-
bedekking!
Bij vernietiging van de dakbedekking kan er
water in het gebouw dringen.
▶
Zorg bij het opstellen op dakdichtingsvlak-
ken voor voldoende bescherming van de
dakbedekking.
▶
Plaats over een grote oppervlakte antislip-
beschermmatten onder het opstellings-
systeem.
▶
Als het dak met grind bedekt is, verwijder dan het grind
op de plaatsen waarop u de beladingsplaten wilt opstel-
len en gebruik antislipbeschermmatten ter bescherming
van de dakbedekking.
▶
Let op de materiaalcompatibiliteit tussen dak en monta-
gesysteem om corrosie tegen te gaan.
32
▶
Verbind de beladingsplaten, zoals op de afbeelding weer-
gegeven.
▶
Verbind nog twee beladingsplaten, zoals op de afbeel-
ding weergegeven.
Aanwijzing
Voor elk frame hebt u vier beladingsplaten
nodig: telkens een paar voor de voorste en de
achterste framevoet.
▶
Richt de beladingsplaten ongeveer in hun definitieve
positie op het platte dak uit.
▶
Plaats de eerste hamerkopschroef in het midden in de
groef tussen de eerste beide beladingsplaten.
▶
Om de hamerkopschroef vast te zeggen, draai u deze
90° met de klok mee.
▶
Bevestig de tweede hamerkopschroef op dezelfde ma-
nier tussen de andere beide beladingsplaten.
Montagehandleiding auroTHERM 0020298402_00
