Montage plat dak uitvoeren
4.5.1
Frames monteren
Gevaar!
Levensgevaar door vallende collectoren!
Onbeveiligde collectoren kunnen door wind
van het platte dak storten en mensen in ge-
vaar brengen.
▶
Voer afhankelijk van het montagetype de
hierna vermelde veiligheidsmaatregelen
uit.
▶
Schroef bij het montagetype directe
schroefverbinding de frames reglementair
op de ondergrond.
▶
Gebruik uitsluitend geschikte beladings-
gewichten.
▶
Neem de vereiste verzwaringslast van de
beladingsgewichten in acht.
1.
Bepaal het vereiste aantal frames.
–
Voor de eerste collector: 2 frames
–
Voor elke bijkomende collector: Een bijkomend
frame
2.

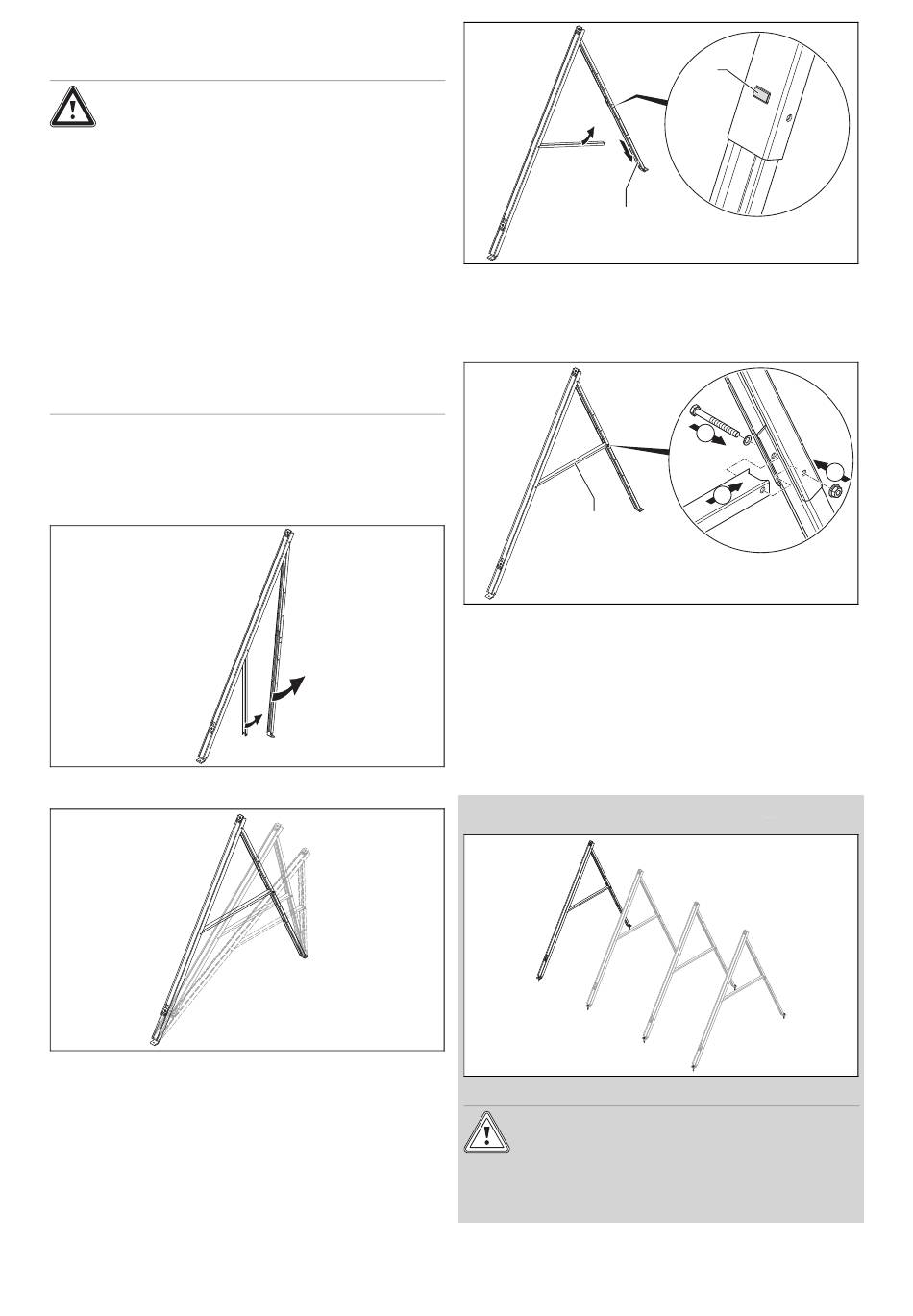

Klap het eerste frame open.
3.
Kies de vereiste montagehoek.
–
Montagebeugels:
–
30°
–
45°
–
60°
0020298402_00 auroTHERM Montagehandleiding
60°
45°
30°
2
4.
Druk op de vergrendelingsknop (1) aan de telescoop-
rail.
5.
Trek de telescooprail (2) in de gewenste montagehoek
en laat de vergrendelingsknop opnieuw vastklikken.
1
6.
Positioneer de dwarsbalk (1) zodanig dat de bevesti-
gingsgaten ervan tussen de bijbehorende schroefgaten
van de telescooprail liggen.
7.
Om het frame vast te zetten, steekt u de bevestigings-
schroef (2) door alle rails.
8.
Beveilig de bevestigingsschroef (2) met de zelfbor-
gende moer (3).
9.
Draai de moer vast.
–
Aanhaalmoment: 16 Nm
Voorwaarde: Montagetype: Directe schroefverbinding
Frames vastschroeven
Opgelet!
Bij beschadiging van de dakbedekking
kan er water in het gebouw dringen!
Bij vernietiging van de dakhuid kan er water
in het gebouw dringen.
1
2
3
1
31
