4.4
Montage plat dak voorbereiden
4.4.1
Leveringsomvang controleren
12
11
10
9
8

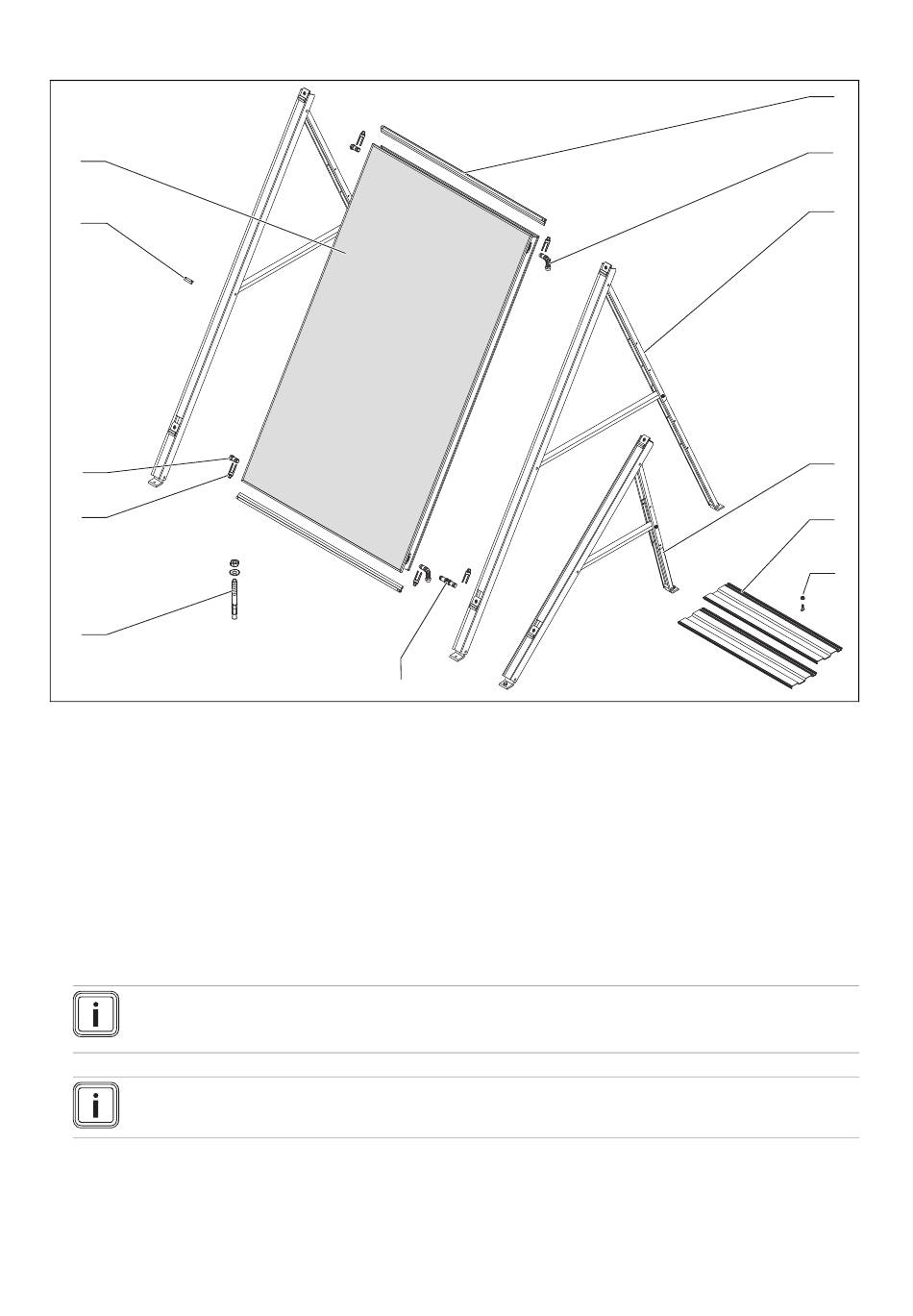

Materiaallijst platdakmontage
1
Rails uit railset, 2 Stk.
2
Hydraulische aansluitingen uit aansluitset (hydrau-
lisch basismodel), 2 Stk.
3
Frame uit montageset plat dak (collector verticaal),
1 Stk.
4
Frame uit montageset plat dak (collector horizon-
taal), 1 Stk.
5
Beladingsplaten uit beladingsplatenset, 8 Stk.
6
Hamerkopschroef en moer uit beladingsplaatset,
4 Stk.
▶
Controleer de inbouwsets aan de hand van de afbeelding op volledigheid.
–
De afbeelding toont als voorbeeld, welke componenten kunnen zijn opgenomen.
Aanwijzing
De aansluitsets (aanvoer, retour, verbinding) verschillen voor drukgeregelde en retourgeregelde systemen en
passen alleen op het betreffende collectortype.
Aanwijzing
Schroeven voor bevestiging van het frame aan de ballast zijn niet in de set opgenomen.
0020298402_00 auroTHERM Montagehandleiding
7
7
Hydraulische verbindingen uit aansluitset voor extra
collector, naast elkaar, 2 Stk.
8
Boutanker, 4 Stk.
9
Klem uit aansluitset (hydraulisch basismodel), 4 Stk.
10
Stop uit aansluitset (hydraulisch basismodel), 2 Stk.
11
Railverbinder uit aansluitset voor volgende collector,
naast elkaar, 2 Stk.
12
Collector
1
2
3
4
5
6
21
