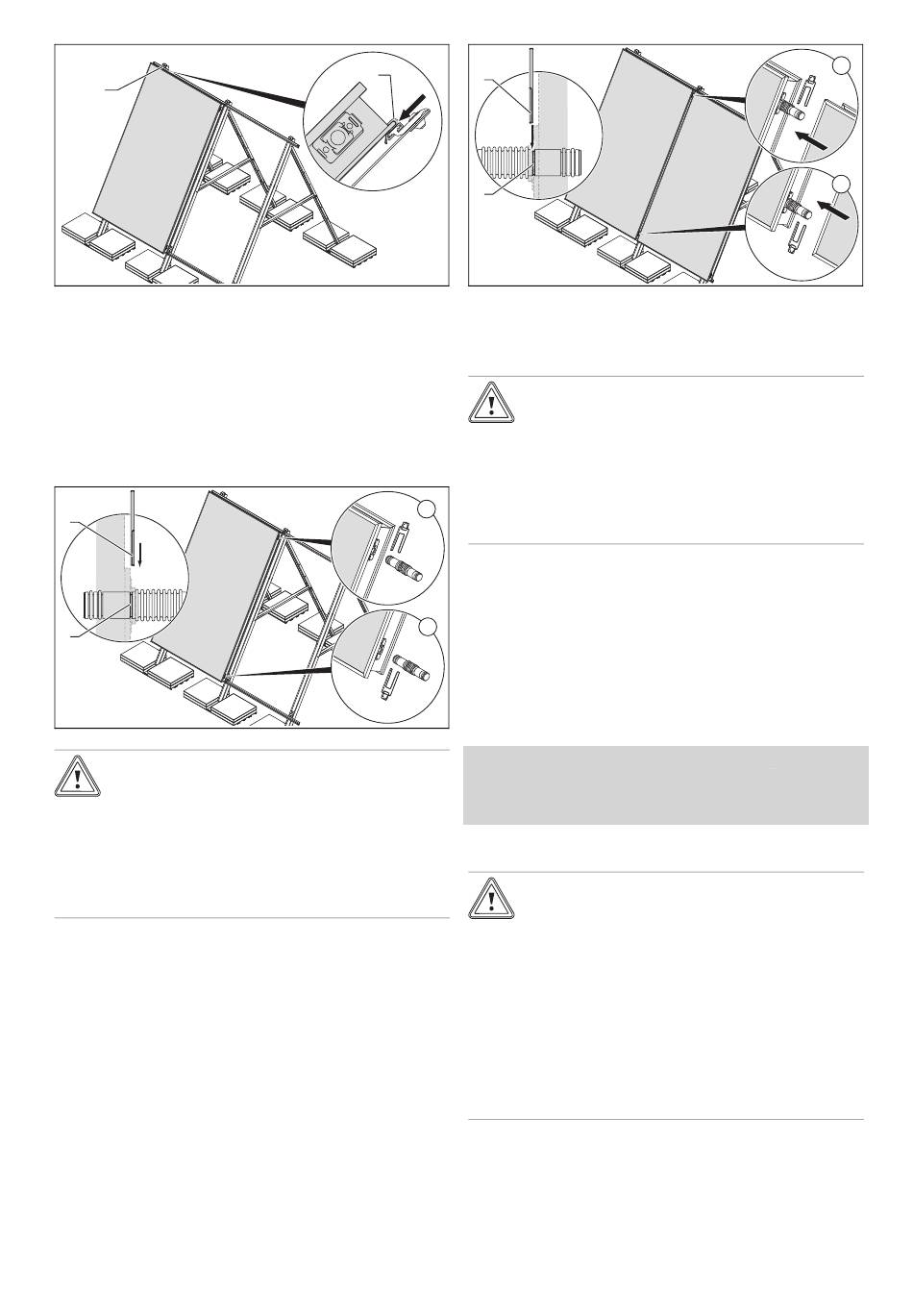

Collector bovenaan bevestigen
2
14.
Schuif de linkerkant van de bovenste montagerail (1)
afsluitend tegen de collector.
15.
Zorg ervoor dat de montagerail (1) de bovenste rand
van de collector omsluit.
16.
Schroef de houder links bovenaan (2) vast.
–
Werkmateriaal: Inbussleutel 5 mm
17.
Zorg ervoor dat de montagerail bij het vastdraaien van
de schroef niet wegglijdt.
Hydraulische verbinders monteren
A
B
Opgelet!
Gevaar voor schade aan de collector!
Bij ondeskundige montage van de buisver-
binder kan de collector beschadigd worden.
▶
Zorg ervoor dat de klemmen (A) in de
groeven van de buisverbinders (B) glij-
den.
18.
Verwijder de transportstop uit de opneemopeningen.
19.
Steek de buisverbinders boven (1) en onder (2) tot aan
de aanslag in de opnameopeningen.
20.
Schuif de klemmen in de rails van de opnameopenin-
gen (2).
36
Bijkomende collector monteren
1
A
B
21.
Plaats de volgende collector op de onderste montage-
rail.
22.
Schuif de collector tegen de eerste collector.
Opgelet!
Gevaar voor schade aan de collector!
Bij ondeskundige montage van de buisver-
binder kan de collector beschadigd worden.
▶
1
23.
Beveilig de hydraulische verbindingsstukken bovenaan
en onderaan met de klemmen ((1) en (2)).
24.
Schuif de tweede bovenste montagerail afsluitend te-
2
gen de collector.
25.
Schroef de tweede bovenste montagerail op de betref-
fende houder met de montagerail van de eerste collec-
tor vast.
–
Werkmateriaal: Inbussleutel 5 mm
Collectorrij vervolledigen
Voorwaarde: Nog niet alle collectoren van een rij zijn gemonteerd.
▶
Monteer de hydraulische verbinders. (→ Pagina 36)
▶
Monteer een bijkomende collector. (→ Pagina 36)
4.6
Hydraulische aansluitingen monteren
Opgelet!
Ondichtheid door verkeerd toebehoren!
Verkeerd toebehoren kan tot ondichtheid van
het zonnecircuit en materiële schade leiden.
▶
De hydraulische aansluitingen moeten afhankelijk van de
veldschikking van de collectoren (naast elkaar of boven el-
kaar) op een verschillende manier gemonteerd worden.
Zorg ervoor dat de klemmen (A) in de
groeven van de buisverbinders (B) glij-
den.
Werk in het zonnecircuit uitsluitend met
hardgesoldeerde verbindingen, flenskop-
pelingen, geschroefde klemringen of pers-
fittingen, welke door fabrikant zijn vrijge-
geven voor toepassing in zonnecircuits en
onder de bijbehorende hoge temperatu-
ren.
Montagehandleiding auroTHERM 0020298402_00
