Montage op het dak voorbereiden
4.2.1
Leveringsomvang controleren
15
14
10
13
12
11
10

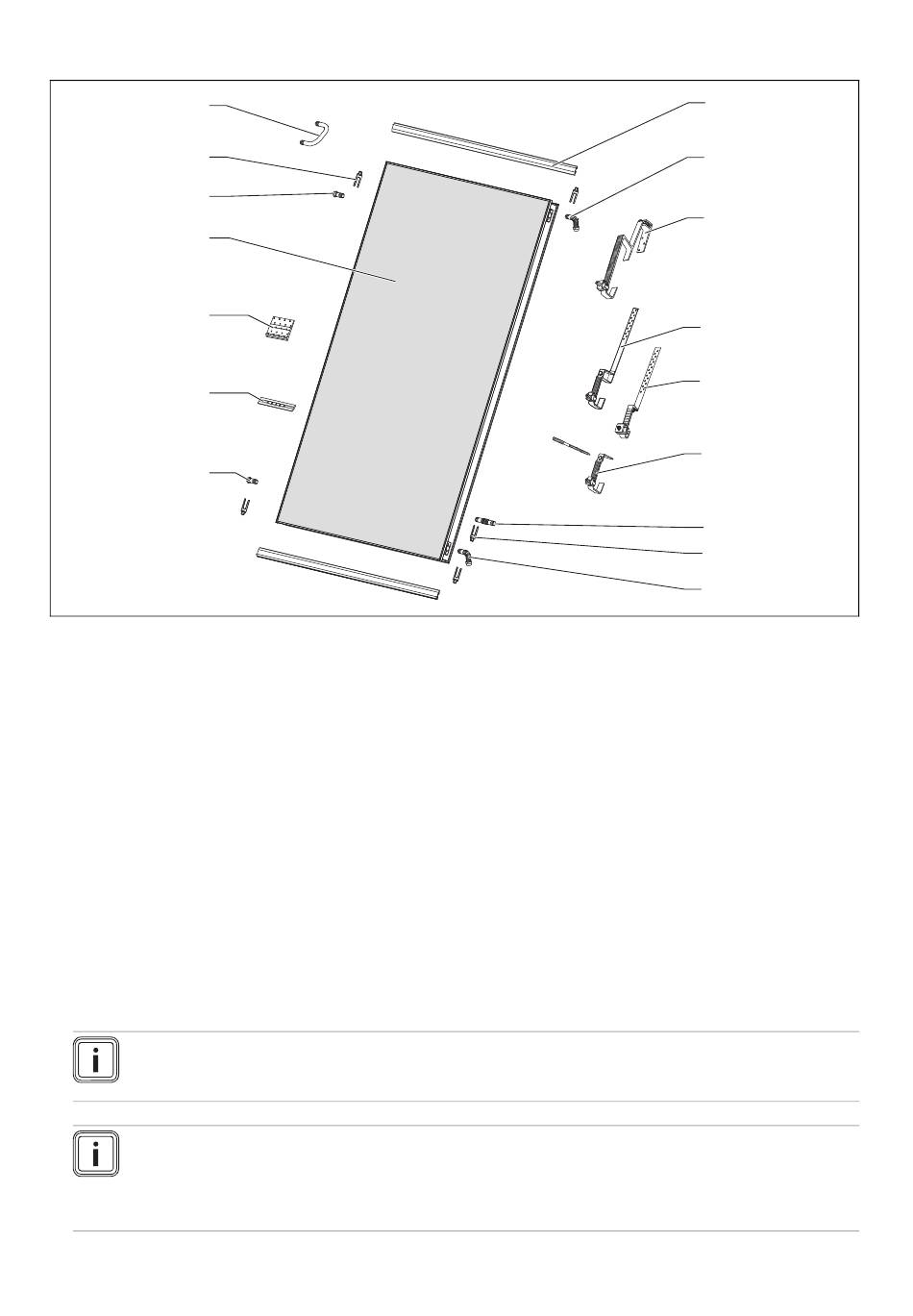

Materiaallijst opdakmontage
1
Rail uit railset, 2 Stk.
2
Aanvoer (uitlaat) op aansluitset (hydraulisch basis-
model), 1 Stk.
3
Dakanker type P (voor dakpan) uit dakankerset,
collectoren naast elkaar, 4 Stk.
Dakanker type P (voor dakpan) uit dakankerset,
collectoren boven elkaar, 2 Stk.
4
Dakanker type S (voor shingles enz.) uit dakanker-
set, collectoren naast elkaar, 4 Stk.
Dakanker type S (voor shingles enz.) uit dakanker-
set, collectoren boven elkaar, 2 Stk.
5
Dakanker type S vlak (voor shingles enz.) uit dakan-
kerset, collectoren naast elkaar, 4 Stk.
Dakanker type S vlak (voor shingles enz.) uit dakan-
kerset, collectoren boven elkaar, 2 Stk.
▶
Controleer de inbouwset op volledigheid.
–
De afbeelding toont als voorbeeld, welke componenten kunnen zijn opgenomen.
Aanwijzing
Niet alle dakankertypes zijn in alle landen verkrijgbaar.
Niet alle sets bevatten rails.
Aanwijzing
De aansluitsets (aanvoer, retour, verbinding) verschillen voor drukgeregelde en retourgeregelde systemen en
passen alleen op het betreffende collectortype.
De railsets voor horizontale en verticale collectoren zijn verschillend en passen alleen op het betreffende col-
lectortype.
0020298402_00 auroTHERM Montagehandleiding
6
Bevestigingsset stokschroef uit basisset, 4 Stk.
Bevestigingsset stokschroef uit uitbreidingsset,
2 Stk.
7
Hydraulische verbindingen uit aansluitset voor extra
collector, naast elkaar, 2 Stk.
8
Klem uit aansluitset voor volgende collector, naast
elkaar, 4 Stk.
9
Retour (inlaat) uit aansluitset (hydraulisch basismo-
del), 1 Stk.
10
Stop uit aansluitset (hydraulisch basismodel), 2 Stk.
11
Railverbinder uit aansluitset voor volgende collector,
naast elkaar, 2 Stk.
12
Lang onderdeel, dakanker type P, 4 Stk.
13
Collector
14
Klem uit aansluitset (hydraulisch basismodel), 4 Stk.
15
Buisverbinder uit aansluitset voor volgende collector
(horizontaal), boven elkaar, 1 Stk.
1
2
3
4
5
6
7
8
9
9
