INSTALLATION FORTSETZUNG
A. Legen Sie das Spülbecken unten mit einer Zeitung aus, um zu
verhindern, dass Metallspäne, Teile oder Werkzeuge in den
Abfluss fallen.
B. Decken Sie den Bereich, in dem Sie bohren wollen, mit Klebe-
band ab, um Kratzer zu vermeiden, wenn Sie mit dem Bohrein-
satz abrutschen.
C. Markieren Sie das Loch mit einem Zentrierkörner. Benutzen
Sie einen 6 mm-Bohreinsatz zum Vorbohren.
D. Verwenden Sie einen 19 mm-Bohreinsatz, um ein Loch voll-
ständig durch das Spülbecken zu bohren.
E. Entgraten Sie scharfe Kanten mit einer Feile.

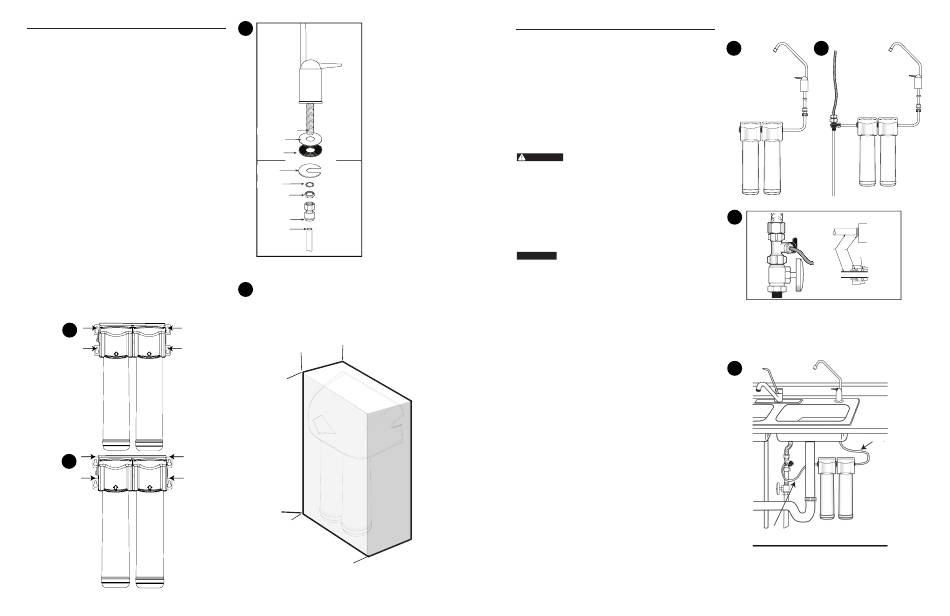

5. Montage des Wasserhahns
A. Umwickeln Sie das Gewinde des Wasserhahns 3–5 Mal mit
Teflon-Band.
B. Bauen Sie den Wasserhahn gemäß Abbildung 3 zusammen.
C. Bringen Sie am Ende des Wasserhahngewindes eine Schnell-
verschraubung an.
D. Bringen Sie 16 mm von einem Ende des Rohrs eine Markierung
an. Befeuchten Sie das Ende des 3/8"-Rohrs und stecken Sie
unten in den Anschluss. Die 16 mm-Markierung muss bündig
mit dem Verschluss des Anschlusses sein.
HINWEIS: Um das Rohr zu entfernen, drücken Sie auf den Ver-
schluss des Fittings und ziehen Sie das Rohr heraus.
E. Halten Sie den Wasserhahn und führen Sie die Verrohrung
durch die Öffnung im Spülbecken. Positionieren Sie den Was-
serhahngriff an der gewünschten Montagestelle.
F. Zentrieren Sie den Wasserhahn und die Schlitzscheibe zwi-
schen dem Boden der Arbeitsfläche oder zwischen Spülbe-
cken und Federring. Drehen Sie die Gewindemutter mit einem
Schraubenschlüssel an, bis sie fest sitzt.
G. Bauen Sie das Rohr fest in den Fuß des Wasserhahns ein.
6. Montage des Systems
A. Wählen Sie eine Montagestelle unter dem Spülbecken oder eine
andere passende Stelle, wo das System installiert werden soll.
4b
Filter
Filter
4c
Filter
Filter
24 • F2000-B2B, F2000-B2M Filtration systems instruction manual
All manuals and user guides at all-guides.com
3
Faucet Stem
Wasserhahngewinde
Chromplatte
Chrome
Plate
Gummiring
Rubber
Washer
Arbeitsfläche
Counter Top
Nutscheibe
Slotted
Disk
Federring
Lock Washer
Gewindemutter
Stem Nut
Schnell-
Quick
verschluss
Connector
3/8"-Verrohrung
3/8" Tubing
4a
178 mm (7")
Inlet
Auslass
Outlet
413mm (16.25" )
273 mm (10.75")
INSTALLATION FORTSETZUNG
HINWEIS: Der Karton des Systems kann dazu verwendet wer-
den, um den Arbeitsbereich für die Installation des
Systems und die Austauschkartuschen zu bestimmen.
(Abbildung 4a)
B. Montieren Sie das System vertikal. Vergewissern Sie sich, dass
die Montage eben ist. Bringen Sie eine Bleistiftmarkierung in
den oberen Schlitzen der Montagelöcher der Halterung an.
(Abbildung 4b) Alternative Montagemöglichkeit: Wenn das
System nahe dem Fußboden montiert wird, bringen Sie die
Bleistiftmarkierungen oberhalb der jeweiligen Montagelöcher
auf der Halterung an, um für ausreichend Platz unterhalb der
Kartuschen und oberhalb des Fußbodens zu sorgen, damit
die Kartuschen ausgetauscht werden können (Abbildung 4c).
Verwenden Sie den 2 mm-Bohreinsatz, um Führungslöcher für
die Montage zu bohren.
Die Anlage sollte auf einer festen, harten Ober-
WARNUNG:
fläche montiert werden, die in der Lage ist, das
Gewicht der Anlage zu tragen.
7. Anschluss des Wasserhahns an das System
A. Bestimmen Sie die Länge der benötigten blauen Kunststoff-
verrohrung, um die (rechte) Auslassseite des Filters an den
Wasserhahn anzuschließen. Stellen Sie sicher, dass das Rohr
lang genug ist, um Knicke zu vermeiden und schneiden Sie es
gerade ab. Bringen Sie an einem Ende des Rohrs 16 mm vor
dem Ende mit einem Filzstift eine Markierung an (Abbildung 5).
Befeuchten Sie das Ende des 3/8"-Rohrs und drücken Sie es bis
zur Markierung in den Auslassanschluss (rechts) des Systems.
Biegen oder quetschen Sie das Rohr beim
ACHTUNG
Einführen nicht.
B. Ziehen Sie vorsichtig am Rohr, um sicherzustellen, dass es
fest angeschlossen ist.
8. Anschluss des Zulaufadapters
A. Bestimmen Sie die Länge der weißen Kunststoffverrohrung,
die benötigt wird, um die (linke) Zulaufseite des Filters an den
an der Eingangskaltwasserleitung installierten Zulaufadapter
anzuschließen. Stellen Sie sicher, dass das Rohr lang genug
ist, um Knicke zu vermeiden und schneiden Sie es gerade
ab. Bringen Sie 16 mm von einem Ende der Verrohrung eine
Markierung an. Befeuchten Sie das Ende der Verrohrung.
Führen Sie das Ende der Verrohrung in das 3/8"-Fitting des
Zulaufadapters ein. Die 16 mm-Markierung sollte bündig mit
dem Verschluss des am Zulaufadapter angebrachten Fittings
sein (Abbildung 6a).
B. Markieren Sie das übriggebliebene Ende der Verrohrung. Brin-
gen Sie mit einem Filzstift 16 mm vom Ende eine Markierung
an. Befeuchten Sie das Ende des Rohrs. Führen Sie das Ende
in den Zulaufanschuss an der (linken) Zulaufseite des Systems
ein. Das Rohr sollte bis zur Markierung eingeführt werden.
(Abbildung 6b)
9. Inbetriebnahme des Systems
A. Drehen Sie den Kaltwasserzulauf langsam auf. Vergewissern
Sie sich, dass das Zulauf-Adapterventil ebenfalls geöffnet ist.
B. Öffnen Sie den Wasserhahn und spülen Sie den Filter für
10 Minuten. Entsorgen Sie das Wasser.
C. Prüfen Sie alle Fittings auf Leckage, bevor Sie die Montage
beenden. Wenn Leckage auftritt, siehe Troubleshooting.
HINWEIS: Eine Trinkwasserkartusche kann feine Kohlepartikel
enthalten (sehr feines schwarzes Pulver). Wenn Koh-
le-Feinpartikel im Wasser auftreten, entsorgen Sie
das Wasser. Beim Auftreten von Kohle-Feinpartikel ist
längeres Spülen erforderlich.
HINWEIS: Gefiltertes Wasser kann anfangs etwas trübe aus-
sehen. Wenn die Trübung in einem Glas Wasser vom
Boden verschwindet, entstehen feine Luftbläschen.
Diese Luft im Wasser verschwindet innerhalb weniger
Wochen nach der Montage.
DIE INSTALLATION IST JETZT ABGESCHLOSSEN.
5
6a
6b
7
Auslass (blaue Verrohrung)
Eingang
(weiße Verrohrung)
F2000-B2B, F2000-B2M Filtration systems instruction manual • 25
