INSTALLAZIONE SEGUE
A. Foderare il fondo del lavello con fogli di giornale per evitare
che trucioli, parti o attrezzi cadano nello scarico.
B. Collocare del nastro sull'area da forare per evitare graffi
qualora la punta per il trapano dovesse scivolare.
C. Contrassegnare il foro con il punteruolo. Servirsi di una pun-
ta per il trapano da 1/4" per praticare il foro guida.
D. Servirsi di una punta per il trapano da 3/4" per praticare il
foro da una parte all'altra del lavello.
E. Smussare gli angoli grezzi servendosi di una lima.
5. Montaggio del rubinetto
A. Applicare 3-5 strati di nastro in Teflon allo stelo del rubinetto.

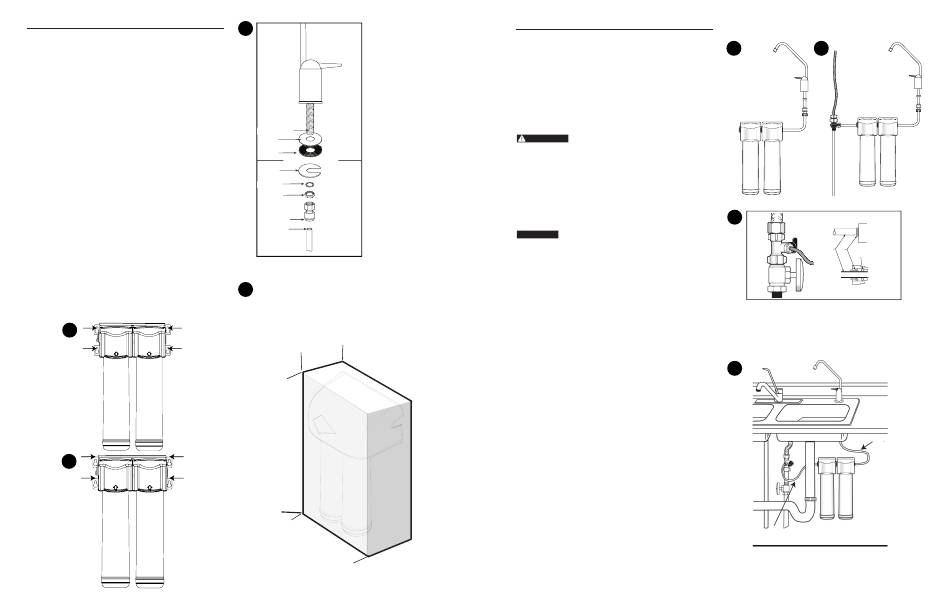

B. Assemblare il rubinetto come mostrato in figura 3.
C. Avvitare il connettore rapido sull'estremità filettata del
rubinetto.
D. Apporre un segno a 5/8" dall'estremità della tubazione blu.
Bagnare l'estremità della tubazione da 3/8" e inserirla nella
parte inferiore del connettore. Il segno a 5/8" deve essere a
filo con il collare del connettore.
NOTA: Per rimuovere il tubo, premere sul collare del raccordo
ed estrarre il tubo.
E. Tenendo il rubinetto, far passare la tubazione nel foro nel
lavello. Mettere la maniglia del rubinetto nella posizione
desiderata.
F. Centrare il rubinetto e inserire il disco scanalato fra il fondo
del piano di lavoro o del lavandino e il fermadado. Serrare il
dado con una chiave fino al serraggio completo.
G. Inserire stabilmente il collo di cigno nella base del rubinetto.
6. Montaggio dell'impianto
A. Selezionare una posizione sotto al lavello o in uno spazio
adatto per installare l'impianto.
4b
Filtro
Filter
4c
Filtro
Filter
44 • F2000-B2B, F2000-B2M Filtration systems instruction manual
All manuals and user guides at all-guides.com
3
Faucet Stem
Stelo del rubinetto
Piastra
Chrome
in cromo
Plate
Rondella
Rubber
in gomma
Washer
Piano di lavoro
Counter Top
Disco
Slotted
scanalato
Disk
Fermadado
Lock Washer
Dado stelo
Stem Nut
Connettore
Quick
rapido
Connector
Tubazione da
3/8" Tubing
3/8"
4a
178 mm (7")
Inlet
Uscita
Outlet
413mm (16.25" )
273 mm (10.75")
INSTALLAZIONE SEGUE
NOTA: La scatola dell'impianto può essere utilizzata per
stabilire lo spazio operativo necessario per installare
l'impianto e per le cartucce di ricambio (figura 4a).
B. Montare l'impianto verticalmente. Accertarsi che il montaggio
avvenga su una superficie piana. Tracciare un segno a matita
nelle scanalature superiori dei fori di montaggio della staffa
(figura 4b). Opzione di montaggio alternativa: Se si monta l'im-
pianto vicino al pavimento, tracciare un segno a matita sopra
ciascuno dei fori di montaggio sulla staffa, per garantire che
fra la cartuccia e il pavimento vi sia spazio sufficiente per la
sostituzione della cartuccia (figura 4c). Utilizzare la punta per
il trapano da 3/32" per creare fori guida per il montaggio.
L'impianto va montato su una superficie fer-
AVVERTENZA
ma e solida, in grado di sostenerne il peso.
7. Collegamento del rubinetto all'impianto
A. Determinare la lunghezza della tubazione in plastica blu
necessaria per collegare il lato di uscita (destro) del filtro al
rubinetto. Accertarsi di disporre di una tubazione di lunghez-
za sufficiente a prevenire la formazione di pieghe e tagliarla
ad angolo retto. Utilizzare un pennarello per contrassegnare
un capo della tubazione a 5/8" dall'estremità (Figura 5).
Bagnare l'estremità del tubo da 3/8" e inserirlo nella connes-
sione di uscita (destra) dell'impianto fino al segno.
ATTENZIONE
Evitare di piegare o far arricciare il tubo inseren-
dolo.
B. Ritrarre delicatamente il tubo per assicurare che sia collega-
to adeguatamente.
8. Collegamento dell'adattatore di approvvigionamento
A. Determinare la lunghezza della tubazione in plastica bianca
necessaria per collegare il lato di entrata (sinistro) del
filtro all'adattatore di alimentazione installato sulla linea
di fornitura dell'acqua fredda. Accertarsi di disporre di una
tubazione di lunghezza sufficiente a prevenire la formazione
di pieghe e tagliarla ad angolo retto. Apporre un segno a 5/8"
da un'estremità della tubazione. Bagnare l'estremità della
tubazione. Inserire l'estremità della tubazione nel raccordo
da 3/8" dell'adattatore di fornitura in ingresso. Il segno a 5/8"
deve essere a livello con il collare del raccordo posizionato
sull'adattatore di fornitura in ingresso (Figura 6a).
B. Contrassegnare l'altra estremità della tubazione. Usare un
pennarello per apporre un segno a 5/8" dall'estremità. Bag-
nare l'estremità del tubo. Inserire l'estremità nel raccordo
di alimentazione sul lato di entrata (sinistro) dell'impianto. Il
tubo va inserito fino al segno (figura 6b).
9. Messa in funzione dell'impianto
A. Attivare lentamente la fornitura dell'acqua fredda. Assicurarsi
che anche la valvola dell'adattatore di alimentazione sia aperta.
B. Aprire il rubinetto e lavare il filtro per 10 minuti. Scaricare
l'acqua.
C. Verificare l'eventuale presenza di perdite su tutti i raccordi
prima di completare l'installazione. Se vi sono perdite, con-
sultare la sezione Ricerca guasti.
NOTA: La cartuccia dell'acqua potabile può contenere
particelle di carbonio (polvere nera estremamente
fine). Se nell'acqua compaiono particelle di carbonio,
buttarla. È necessario lavare di più in caso di presenza
di particelle di carbonio.
NOTA: Inizialmente, l'acqua filtrata può apparire torbida.
Qualora la torbidità in un bicchiere d'acqua scompaia
dal fondo, sono presenti piccole bolle d'aria. L'aria
nell'acqua scomparirà entro qualche settimana
dall'installazione.
L'INSTALLAZIONE È TERMINATA.
5
6a
6b
7
Uscita (tubazione blu)
Entrata
(tubazione bianca)
F2000-B2B, F2000-B2M Filtration systems instruction manual • 45
