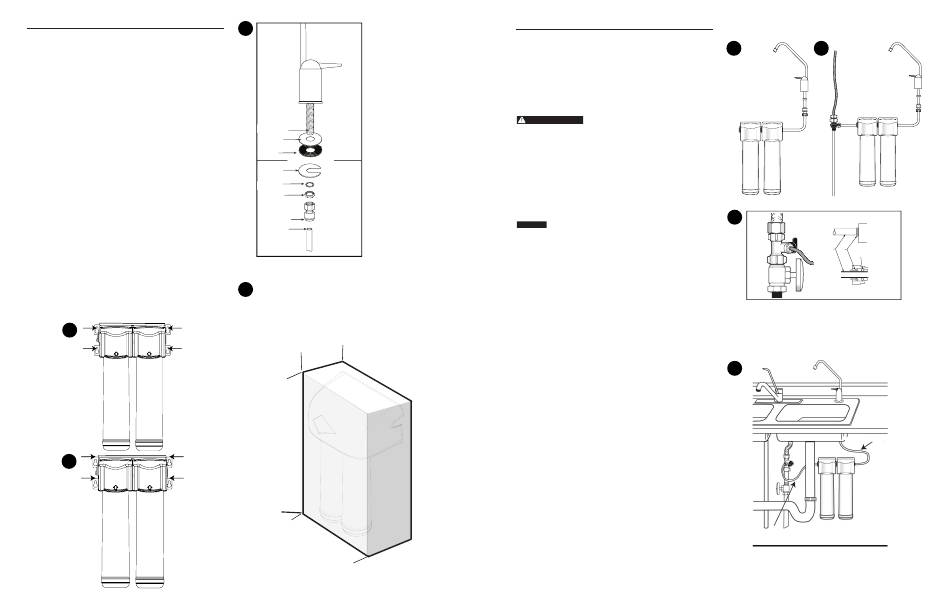

INSTALLATIE - VERVOLG
B. Kleef afplaktape op de zone waar u gaat boren, om krassen
door het wegglijden van het boorstuk te voorkomen.
C. Markeer het gat met een doorslag. Boor voor met een boor-
stuk van 1/4".
D. Gebruik een 3/4" boorstuk om volledig door de gootsteen te
boren.
E. Vijl de ruwe randen met een vijl.
5. De kraan monteren
A. Wikkel 3 tot 5 keer Teflon-tape rond de draadstang van de
kraan.
B. Monteer de kraan zoals getoond in figuur 3
C. Schroef de snelkoppeling op de draadstang van de kraan.
D. Zet een merkteken op 1,5 cm van een uiteinde van de blauwe
buis. Maak het uiteinde van de 3/8" buis nat en duw dat in de
onderzijde van de aansluiting. Het merkteken op 1,5 cm moet
gelijk liggen met de kraag van de aansluiting.
OPMERKING: om de buis te verwijderen, drukt u op de kraag
van de aansluiting en trekt u de buis eruit.
E. Terwijl u de kraan vasthoudt, leidt u de buis door het gat in
de gootsteen. Zet de kraanhendel in de gewenste positie.
F. Plaats de kraan in het midden en schuif de snaarschijf tus-
sen het werkgebied of de gootsteen en de blokkeer- en dich-
tingsring. Draai de stangmoer met een Engelse sleutel vast.
G. Steek de tuit stevig in de voet van de kraan.
6. Het systeem monteren
A. Kies een locatie onder de gootsteen of een andere geschikte
plek waar het systeem zal worden geïnstalleerd.
OPMERKING: de kartonnen doos van het systeem kunt u
gebruiken om het vloeroppervlak te bepalen
dat nodig is om het systeem te installeren en de
patronen te vervangen. (figuur 4a)
4b
Filter
Filter
4c
Filter
Filter
54 • F2000-B2B, F2000-B2M Filtration systems instruction manual
All manuals and user guides at all-guides.com
3
Draadstang van
Faucet Stem
kraan
Verchroomde
Chrome
plaat
Plate
Rubberen
Rubber
sluitring
Washer
Werkgebied
Counter Top
Slotted
Snaarschijf
Disk
Blokkeer- en
Lock Washer
dichtingsring
Stangmoer
Stem Nut
Snelkoppeling
Quick
Connector
3/8" buizen
3/8" Tubing
4a
178 mm (7")
Inlet
Uitgang
Outlet
413mm (16.25" )
273 mm (10.75")
INSTALLATIE - VERVOLG
B. Monteer het systeem verticaal. Controleer of de montage
loodrecht is. Breng met een potlood een merkteken
aan in de bovenste groeven van de montagegaten in de
beugel. (figuur 4b). Alternatieve montagemogelijkheid:
als u het systeem dicht bij de vloer monteert, brengt u de
merktekens aan boven elk van de montagegaten op de
beugel. Zo zorgt u ervoor dat er genoeg ruimte is tussen
de patroon en de vloer om de patroon te kunnen vervangen
(figuur 4c). Gebruik het 3/32" boorstuk om gaten voor de
montage voor te boren.
WAARSCHUWING
Het systeem moet gemonteerd worden
op een stevig, hard oppervlak dat het
gewicht van het systeem kan dragen.
7. De kraan op het systeem aansluiten
A. Bepaal de lengte van de blauwe kunststofbuis die u nodig
hebt om de uitgang (rechts) van de filter op de kraan aan
te sluiten. Zorg ervoor dat de buis lang genoeg is om
knikken te voorkomen en snij de buis recht af. Breng met
een marker langs een kant van de buis een merkteken op
1,5 cm van het uiteinde aan (figuur 5). Maak het uiteinde
van de 3/8" buis nat en duw de buis tot het merkteken in de
uitgang (rechts) van het systeem.
Buig of plooi de buis niet bij het inbrengen.
OPGELET
B. Trek voorzichtig aan de buis om te controleren of de
aansluiting goed is.
8. De toevoeradapter aansluiten
A. Bepaal de lengte van de witte kunststofbuis die u nodig
hebt om de ingang (links) van de filter aan te sluiten op
de toevoeradapter die op de koudwatertoevoerleiding
geïnstalleerd is. Zorg ervoor dat de buis lang genoeg is om
knikken te voorkomen en snij de buis recht af. Breng een
merkteken aan op 1,5 cm van een uiteinde van de buis.
Maak het uiteinde van de buis nat. Schuif het uiteinde van
de buis in de 3/8" koppeling van de toevoeradapter aan de
ingang Het merkteken op 1,5 cm moet samenvallen met de
kraag van de koppeling op de toevoeradapter aan de ingang
(figuur 6a).
B. Breng een merkteken aan op het andere uiteinde van de
buis. Breng met een marker een merkteken aan op 1,5 cm
van het uiteinde. Maak het uiteinde van de buis nat. Schuif
het uiteinde in de koppeling op de ingang (links) van het
systeem. De buis moet tot het merkteken naar binnen gaan.
(figuur 6b).
9. Het systeem in werking stellen
A. Draai de koudwatertoevoer langzaam open. Controleer of
de klep van de toevoeradapter ook open is.
B. Open de kraan en spoel de filter gedurende 10 minuten.
Laat het water weglopen.
C. Controleer alle koppelingen op lekken voor u weggaat. In
geval van lekken, zie 'Problemen oplossen'.
OPMERKING: een drinkwaterpatroon kan koolstofvezels
bevatten (zeer fijn zwart poeder). Doe het water
weg als er koolstofdeeltjes in zweven. Wanneer
het water koolstofdeeltjes bevat, moet het
systeem opnieuw worden gespoeld.
OPMERKING: in het begin kan het gefilterde water troebel
zijn. Als de troebelheid in een glas water
vanaf de onderzijde verdwijnt, dan zijn er
kleine luchtbellen in het water aanwezig.
Enkele weken na de installatie zullen er geen
luchtbellen meer in het water zijn.
DE INSTALLATIE IS NU VOLTOOID.
5
6a
6b
7
Uitgang (blauwe buizen)
Ingang
(witte buizen)
F2000-B2B, F2000-B2M Filtration systems instruction manual • 55
