INSTALLATION (SUITE)
A. Recouvrez le fond de l'évier de vieux journaux pour prévenir la
chute de copeaux de métal, pièces ou outils dans la conduite
d'évacuation.
B. Posez du ruban de masquage sur la zone à percer afin de
prévenir toute rayure du support en cas de dérapage du trépan.
C. Repérez le centre de l'orifice à l'aide d'un poinçon à centrer.
Servez-vous d'un trépan de 1/4" pour percer le trou guide.
D. Servez-vous d'un trépan de 3/4" pour percer un orifice adéquat
à travers l'évier.
E. Rodez les arêtes vives à la lime.
5. Montage du robinet
A. Appliquez 3 à 5 tours de ruban de plomberie sur la tige du
robinet.

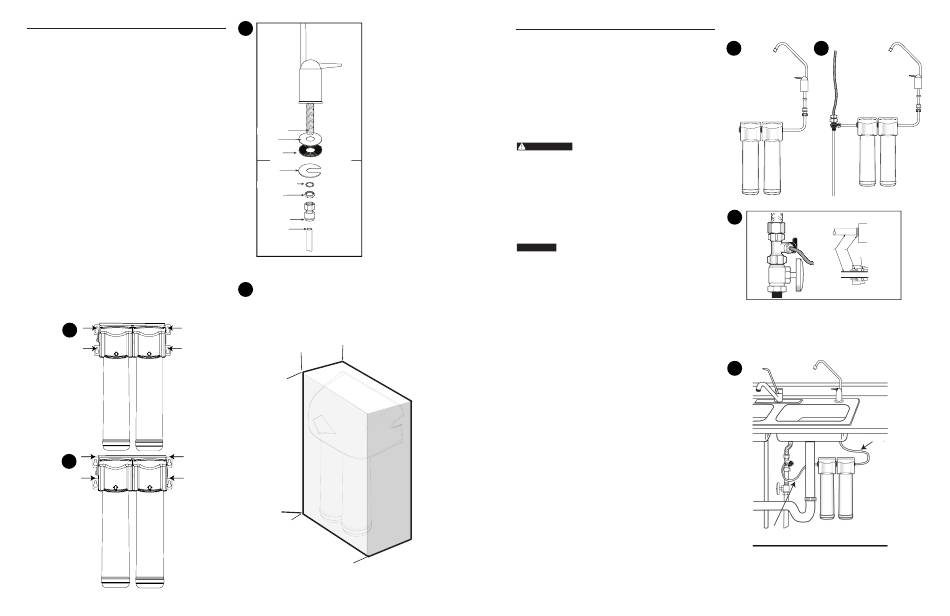

B. Assemblez le robinet comme indiqué dans la figure 3.
C. Vissez le raccord rapide sur l'extrémité filetée de la tige du
robinet.
D. Placez un repère à une distance de 5/8" par rapport à
l'extrémité du tuyau bleu. Humidifiez l'extrémité du tuyau de
3/8" et insérez-le dans le bas du raccord. Le repère 5/8" doit
affleurer avec la collerette du raccord.
REMARQUE : Pour retirer le tuyau, pressez la collerette et tirez
le tuyau.
E. En maintenant le robinet, faites passer le tuyau dans l'orifice
de l'évier. Positionnez la poignée du robinet à l'emplacement
désiré.
F. Centrez le robinet et coulissez le disque à fentes entre le bas
du plan de travail ou de l'évier et la rondelle de blocage. Serrez
l'écrou-tige avec une clé jusqu'à le bloquer.
G. Insérez fermement le bec sur la base du robinet.
6. Montage du système
A. Choisissez un emplacement sous l'évier ou toute autre zone
adéquate pour installer le système.
4b
Filtre
Filter
4c
Filtre
Filter
14 • F2000-B2B, F2000-B2M Filtration systems instruction manual
All manuals and user guides at all-guides.com
3
Faucet Stem
Tige de robinet
Plaque
Chrome
chromée
Plate
Rondelle en
Rubber
caoutchouc
Washer
Haut du plan de travail
Counter Top
Disque
Slotted
Disk
à fentes
Rondelle de blocage
Lock Washer
Écrou-tige
Stem Nut
Raccord
Quick
rapide
Connector
Tuyau 3/8"
3/8" Tubing
4a
178 mm (7")
Inlet
Sortie
Outlet
413mm (16.25" )
273 mm (10.75")
INSTALLATION (SUITE)
REMARQUE : Le carton du système peut être utilisé pour
déterminer l'empreinte opérationnelle requise
pour l'installation du système et des cartouches
de remplacement (figure 4a).
B. Montez le système verticalement. Assurez-vous que le mon-
tage est à niveau. Faites un repère au crayon dans les fentes
supérieures des trous de fixation du support (figure 4b). Op-
tion de montage alternative : si vous installez le système près
du sol, marquez les repères au-dessus de chacun des trous
de fixation du support afin de disposer de l'espace néces-
saire sous la cartouche et le sol pour remplacer la cartouche
(figure 4c). Utilisez un trépan de 3/32" pour forer des trous
guides destinés au montage.
Le système doit être installé sur une surface
AVERTISSEMENT:
solide et stable capable de supporter son
poids.
7. Raccordement du robinet au système
A. Déterminez la longueur nécessaire du tuyau en plastique bleu
pour raccorder le côté sortie (à droite) du filtre au robinet.
Veillez à ce que la longueur de ce tuyau soit suffisante pour
prévenir tout risque de coquage, puis coupez celui-ci à angle
droit. Utilisez un feutre pour indiquer un repère à 5/8" d'une
extrémité du tuyau (figure 5). Humidifiez l'extrémité du tuyau
3/8" et poussez-le à l'intérieur du raccord de sortie (à droite)
du système jusqu'au repère.
Ne pliez pas et ne tordez pas le tuyau en
MISE EN GARDE
l'introduisant.
B. Exercez une légère traction sur le tuyau pour vous assurer de
son raccordement correct.
8. Raccordement de l'adaptateur d'alimentation
A. Déterminez la longueur nécessaire du tuyau en plastique
blanc pour raccorder le côté entrée (gauche) du filtre à
l'adaptateur d'alimentation installé sur la canalisation
d'alimentation en eau froide. Veillez à ce que la longueur de
ce tuyau soit suffisante pour prévenir tout risque de coquage,
puis coupez celui-ci à angle droit. Placez un repère à une dis-
tance de 5/8" par rapport à l'extrémité du tuyau. Humidifiez
l'extrémité du tuyau. Introduisez l'extrémité du tuyau dans
le raccord de 3/8" de l'adaptateur d'alimentation. Le repère
à 5/8" doit affleurer avec la collerette du raccord situé sur
l'adaptateur d'alimentation (figure 6a).
B. Marquez l'extrémité restante du tuyau. Utilisez un feutre
pour indiquer un repère à 5/8" de l'extrémité. Humidifiez
l'extrémité du tuyau. Insérez l'extrémité dans le raccord
d'alimentation du côté de l'entrée (gauche) du système. Le
tuyau doit pénétrer jusqu'au repère (figure 6b).
9. Mise en service du système
A. Ouvrez lentement l'alimentation en eau froide. Assurez-vous
que la vanne de l'adaptateur d'alimentation est ouverte.
B. Ouvrez le robinet et rincez le filtre pendant 10 minutes. Jetez
l'eau.
C. Vérifiez l'absence de fuite à tous les raccords avant de quit-
ter l'installation. En cas de fuite, reportez-vous au chapitre
Dépannage.
REMARQUE : Une cartouche filtrante peut contenir des
particules de charbon (poudre noire extrêmement
fine). Si l'eau contient des particules de charbon,
jetez-la. Un nouveau rinçage s'impose en
présence de particules de charbon.
REMARQUE : Initialement, l'eau filtrée peut présenter une
apparence trouble. Si la turbidité dans un verre
d'eau disparaît en partant du fond, cela indique la
présence de petites bulles d'air. Cet air disparaîtra
quelques semaines après l'installation.
L'INSTALLATION EST À PRÉSENT ACHEVÉE.
5
6a
6b
7
Sortie (tuyau bleu)
Entrée
(tuyau blanc)
F2000-B2B, F2000-B2M Filtration systems instruction manual • 15
