3 Vue d'ensemble
AVERTISSEMENT
■ Attire l'attention sur des dangers qui peuvent
causer des blessures graves, voire mortelles.
► Les mesures indiquées peuvent éviter des
blessures graves, voire mortelles.
AVIS
■ Attire l'attention sur des dangers pouvant cau‐
ser des dégâts matériels.
► Les mesures indiquées peuvent éviter des
dégâts matériels.
2.3
Symboles employés dans le
texte
Ce symbole renvoie à un chapitre de la
présente Notice d'emploi.
3
Vue d'ensemble

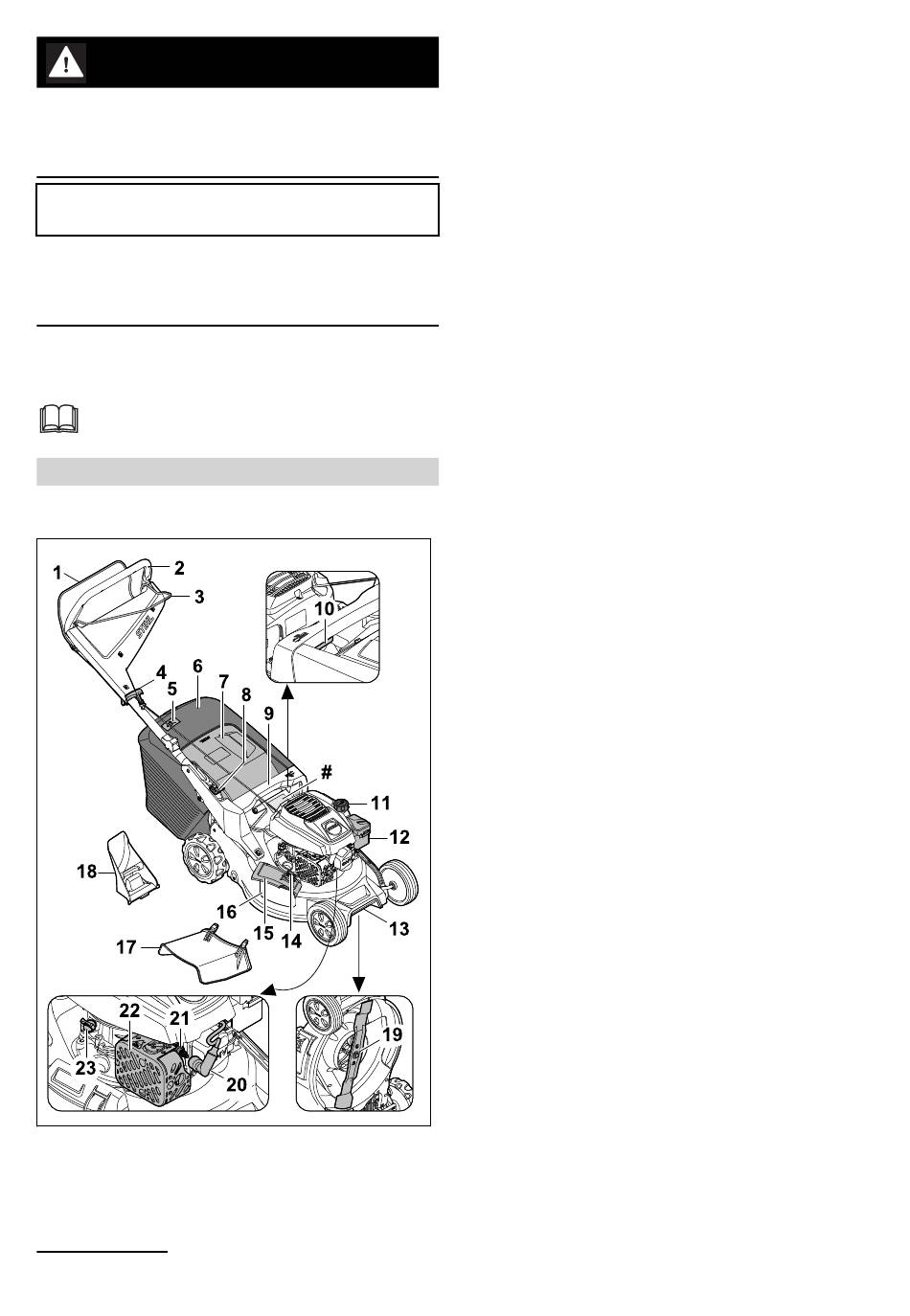

3.1
Tondeuse
1 Étrier de commande de tonte
L'étrier de commande de tonte sert à démar‐
rer et arrêter le moteur.
3
En option, le bac de ramassage est compris dans le jeu de pièces fourni à la livraison de la machine.
0478-111-9615-B
2 Guidon
Le guidon permet de tenir, de conduire et de
transporter la tondeuse.
3 Étrier de commande d'entraînement
L'étrier de commande d'entraînement active
et désactive l'entraînement.
4 Poignée de lancement
La poignée de lancement sert au lancement
du moteur.
5 Indicateur de niveau
L'indicateur de niveau indique le niveau de
remplissage du bac de ramassage.
6 Bac de ramassage
Le bac de ramassage recueille l'herbe cou‐
pée.
7 Volet d'éjection
Le volet d'éjection ferme le canal d'éjection.
8 Levier
Le levier permet d'ajuster et de replier le gui‐
don.
9 Poignée
La poignée permet de tenir la tondeuse pen‐
dant le réglage de la hauteur de coupe et de
transporter la tondeuse.
10 Levier
Le levier permet de régler la hauteur de
coupe.
11 Bouchon du réservoir à carburant
Le bouchon du réservoir à carburant ferme
l'orifice de remplissage du réservoir à carbu‐
rant.
12 Couvercle de filtre
Le couvercle de filtre recouvre le filtre à air.
13 Poignée de transport
La poignée de transport permet de porter la
tondeuse.
14 Verrou
Le verrou maintient le volet d'éjection latérale
fermé.
15 Volet d'éjection latérale
Le volet d'éjection latérale ferme l'orifice
d'éjection latérale.
16 Orifice d'éjection latérale
L'orifice d'éjection latérale fait sortir l'herbe
coupée sur le côté.
17 Rallonge
La rallonge dirige l'herbe coupée sur le côté,
vers le sol.
français
