Overzicht
3.1

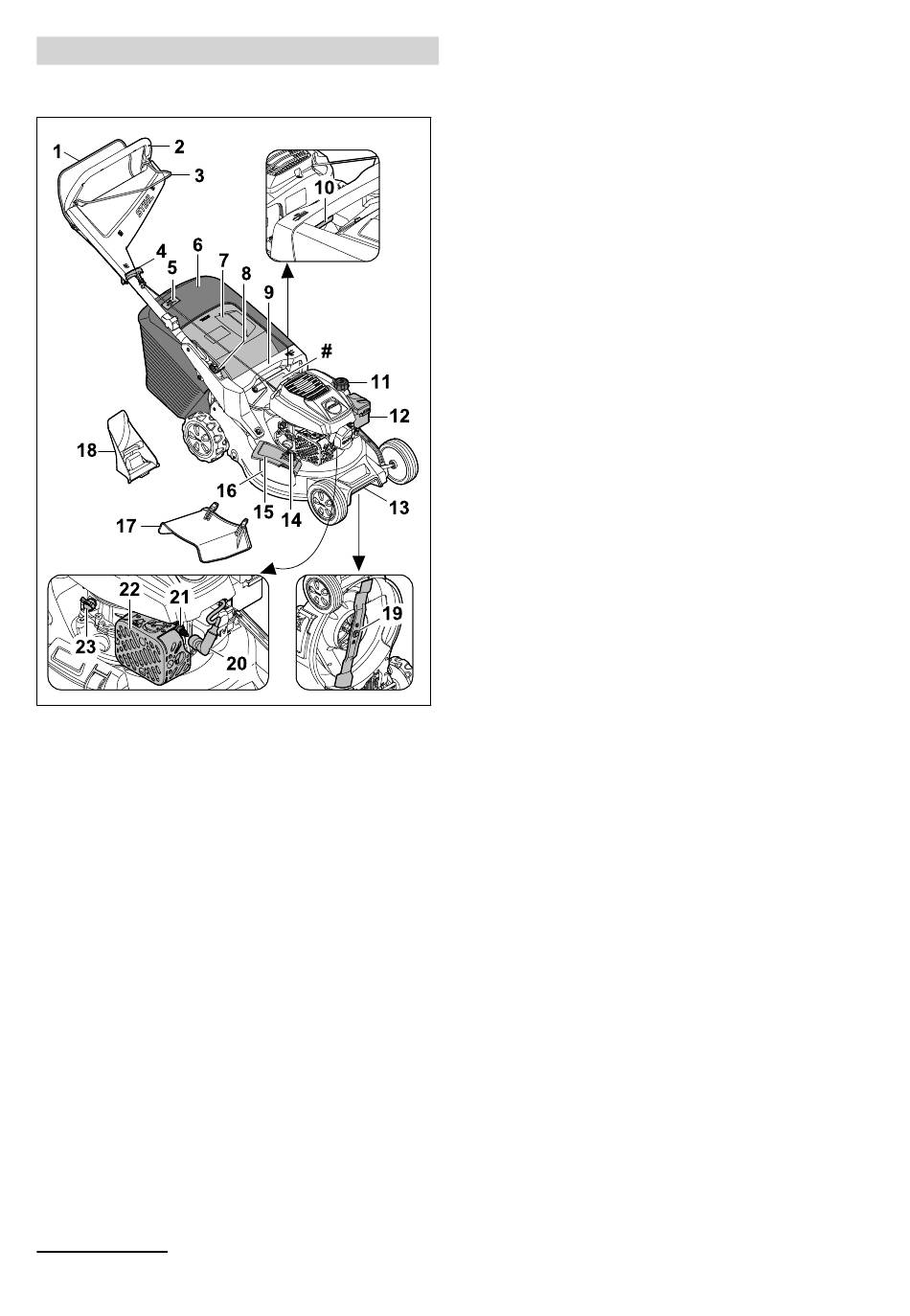

Grasmaaier
1 Schakelbeugel voor maaiwerk
De schakelbeugel voor maaiwerk dient voor
het starten en uitzetten van de motor.
2 Stuur
Het stuur dient voor het vasthouden, begelei‐
den en transporteren van de grasmaaier.
3 Schakelbeugel voor wielaandrijving
De schakelbeugel voor wielaandrijving scha‐
kelt de wielaandrijving in en uit.
4 Starthandgreep
De starthandgreep dient voor het starten van
de motor.
5 Weergave vulniveau
De weergave vulniveau toont de vulling van
de grasopvangbox.
5
6 Grasopvangbox
De grasopvangbox vangt het gemaaide gras
op.
7 Uitwerpklep
De uitwerpklep sluit het uitwerpkanaal af.
5
De grasopvangbox behoort optioneel tot de leveringsomvang.
82
8 Hendel
De hendel dient voor het instellen en omklap‐
pen van het stuur.
9 Handgreep
De handgreep is bedoeld om de grasmaaier
bij het instellen van de snijhoogte en het
transporteren van de grasmaaier vast te hou‐
den.
10 Hendel
De hendel dient voor het instellen van snij‐
hoogte.
11 Brandstoftankdop
De brandstoftankdop sluit de opening voor
het bijvullen met benzine af.
12 Filterdeksel
Het filterdeksel dekt het luchtfilter af.
13 Transporthandgreep
De transporthandgreep dient voor het trans‐
porteren van de grasmaaier.
14 Vergrendeling
De vergrendeling houdt de zij-uitwerpklep
gesloten.
15 Zij-uitwerpklep
De zij-uitwerpklep sluit de uitwerpopening aan
de zijkanten.
16 Zij-uitwerpopening
De zij-uitwerpopening leidt het gemaaide gras
naar de zijkanten.
17 Verlenging
De verlenging leidt het gemaaide gras aan de
zijkanten naar de grond.
18 Mulchhulpstuk
Het mulchhulpstuk sluit het uitwerpkanaal af.
19 Mes
Het mes maait en mulcht het gras.
20 Bougiestekker
De bougiestekker verbindt de bougiekabel
met de bougie.
21 Bougie
De bougie ontsteekt het brandstof-luchtmeng‐
sel in de motor.
22 Uitlaatdemper
De uitlaatdemper reduceert de geluidsemissie
van de grasmaaier.
23 Motorolietankdop
De motorolietankdop sluit de opening voor
het bijvullen van motorolie af.
# Typeplaatje met machinenummer
3 Overzicht
0478-111-9615-B
