Door de automatische voeding van de klembus (B40 PTE) wordt de klembus op zijn beginpunt
gezet.
4.6 Pinoleaandrijving
De pinoleaandrijving kan handmatig of automatisch gebeuren.
4.6.1 Handmatige nauwkeurige pinoleaandrijving (enkel voor B40 E/BE)
Draai de bewegingschroef naar rechts
De pinolehefboom draait naar de booreenheid
en zet de piloleaandrijving aan.
Draai de pinoleaandrijving om de pinole te draaien
4.6.2 Handmatige pinoleaandrijving met hefboom
B40 E/ BE:
WAARSCHUWING !
De nauwkeurige pinoleaandrijving moet alvorens losgeschroefd worden, anders zou
deze beschadigd zijn.
De bewegingschroef losschroeven (naar links). De pinolehefboom verwijdert zich van de meshouder
en ontkoppelt de nauwkeurige piloleaandrijving.
Controleren dat de vastschroefhendel los is.
Nu mag de pinole naar beneden gebracht worden met de hefboom.
Bewegingschroef
Pinoleaandrijving

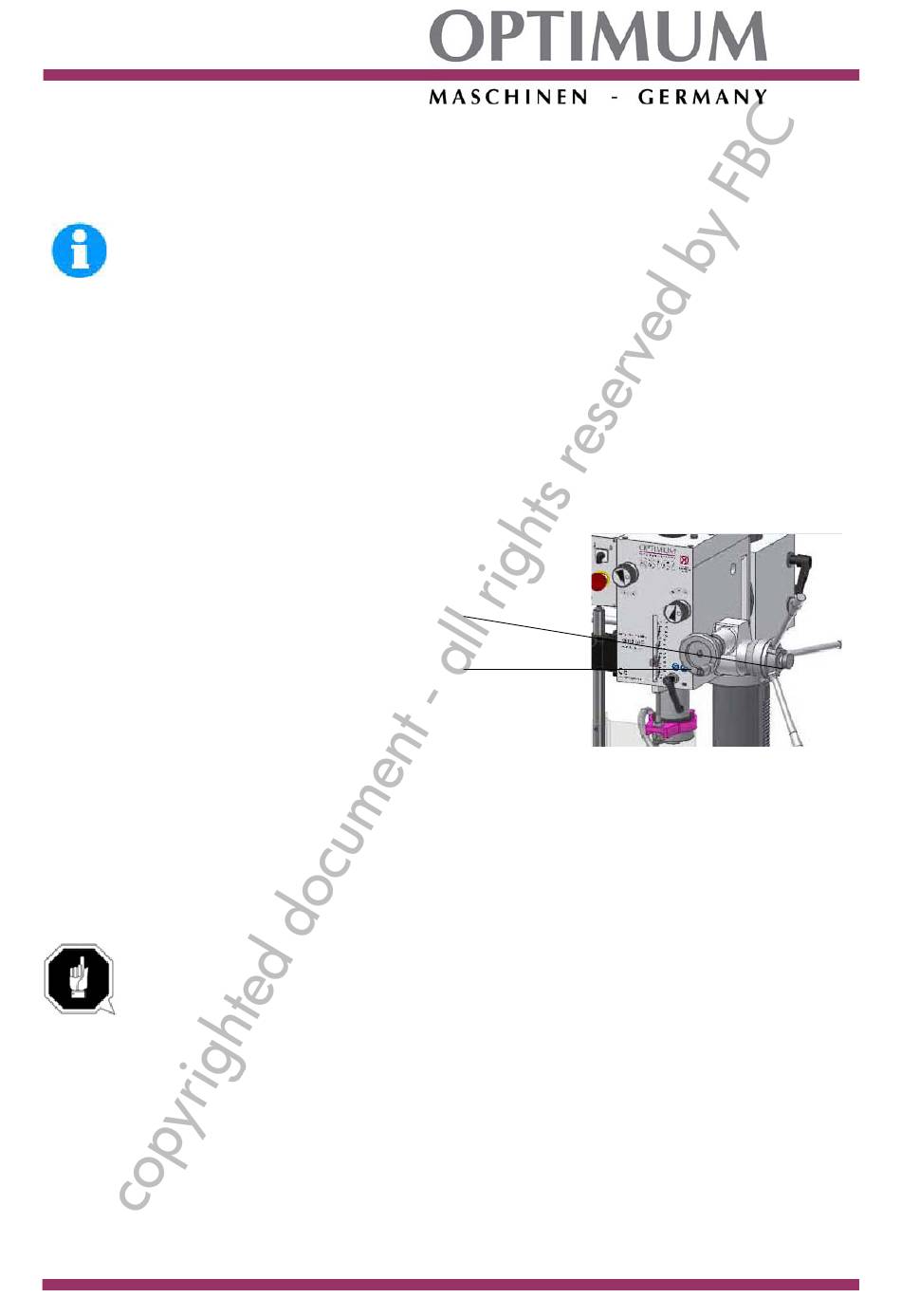

Bld 4-8: Bewegingschroef B40 E/BE
