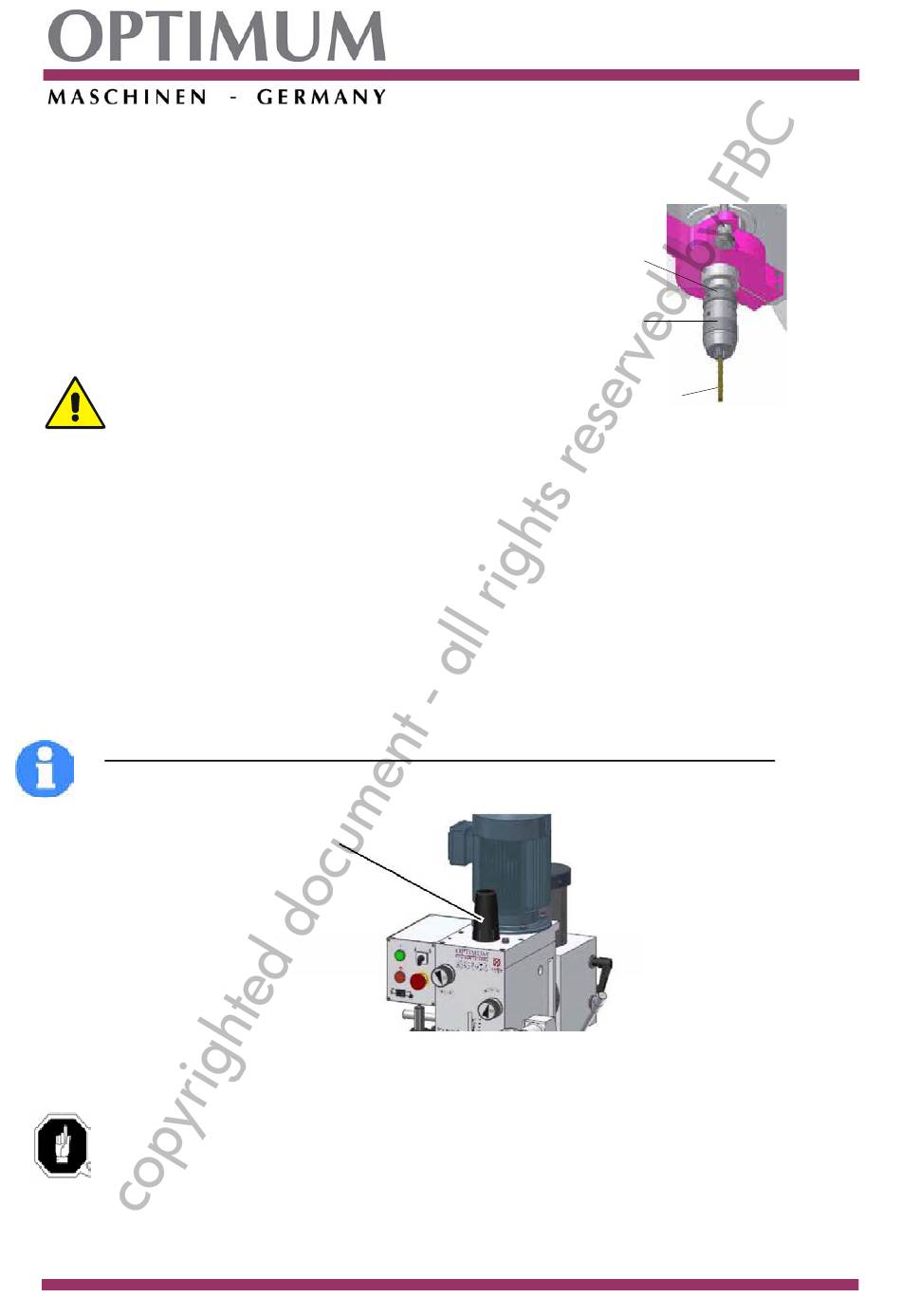

4.8.3 Boorklem met snel vastschroeven
De boorklem bestaat uit twee delen (1 en 2).
OPGEPAST !
Maak zeker dat het werktuig goed
vastgemaakt en gepositioneerd is.
4.8.4 Boorspilconus B40BE
De boorspilconus van uw B40BE beschikt over een morse conus 3 met aantrekdraad M12, hierdoor kan uw
machine eenvoudig worden omgebouwd om als een echte boorfreesmachine te functioneren.
4.8.5 Boorspilconus B40E en B40PTE
De boorspilconus van uw B40E en B40PTE beschikken over een morse conus 4 met aantrekdraad M16,
hierdoor kan uw machine eenvoudig worden omgebouwd om als een echte boorfreesmachine te functioneren.
Als u vragen hierover hebt, contacteert u best onze technische dienst.
Hoe dienen standaard morse conus boren DIN345 te worden verwijderd uit uw boormachine?
U haalt eerst de beschermingsbehuizing van de machine.
Beschermingsbehuizing
Vervolgens haalt u de aantrekstang nr. 114, zie Bld 7-6 : Booreenheid 6 van 7, uit de boormachine en plaats u
de bijgeleverde uitdrijfstang in de spil. Door middel van een gummi hamer slaat u zo hard als nodig om de
morse conus boor te verwijderen uit de spil.
Opgepast: sla nooit op de aantrekstang nr. 114, anders kunt u de aantrekdraad beschadigen.
38
De bovenste deel van de boorklem
r
vasthouden (N
1). De klemmen kunnen
losgemaakt worden met de onderste
deel van de boorklem (N
Het werktuig goed vastmaken.
Bovenste deel (N
van boorklem
Ondeste deel (N
r
2).
van boorklem
Bld 4-16: Boorklem met snelvastschroeven
Handleiding B40BE-B40E-B40PTE
Versie 27.04.2011
r
1)
r
2)
Werktuig (boor)
