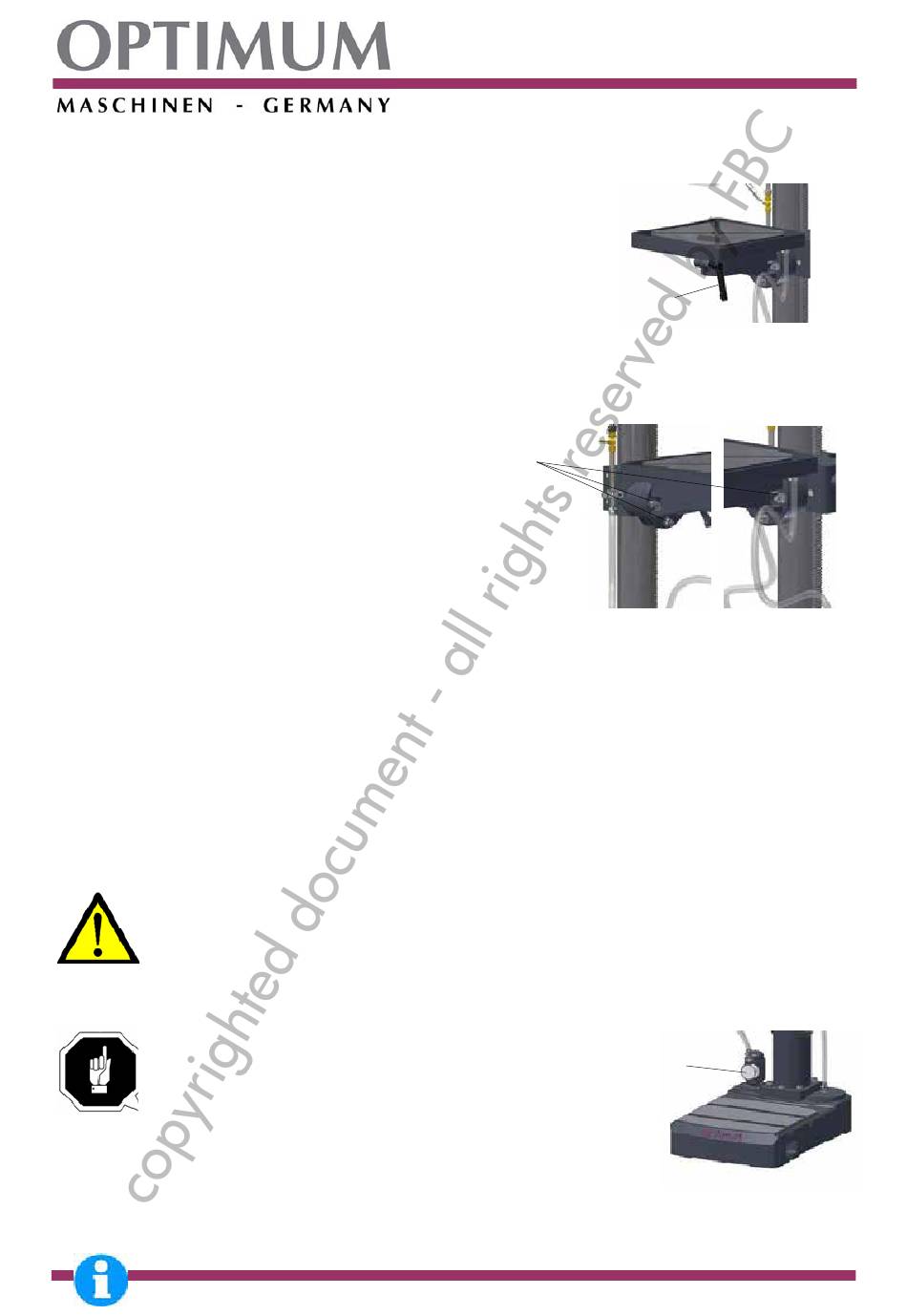

4.9.2 De boortafel draaien (B40 PTE)
4.9.3 De boortafel buigen
De vastzetschroeven losschroeven.
De boortafel bewegen tot de gewenste
helling. De schaal duidt de hellingshoek
aan.
De vastzetschroeven weer vastschroeven.
4.10 Afkoeling
Bij de draaibeweging ontstaan er hoge temperaturen aan de snijkant door de wrijving.
Het werktuig moet tijdens het boren afgekoeld worden. Het gebruik van de geschikte koelvloeistof
verbetert de arbeidsprestaties en verlengt de levensduur van het werktuig.
De afkoeling kan met een onafhankelijke koelingsinstallatie gebeuren. Als de koelingsinstallatie niet
meegeleverd is mag een verstuiver of een fles gebruikt worden.
WAARSCHUWING !
Ernstige verwondingen kunnen gebeuren door het meegrijpen van de borstel.
Gebruik een verstuiver of een fles om af te koelen.
4.10.1 Installatie van het koelmiddel
OPGEPAST !
Vernietiging van de pomp in geval van
ongesmeerde verrichting.
De pomp wordt gesmeerd door het koelmiddel.
Stel de pomp niet zonder koelmiddel in werking.
40
De vastschroefhendel naar achter drukken
om de boortafel los te maken.
De boortafel tot de gewenste positie draaien.
De vastschroefhendel vastschroeven
om de boortafel vast te maken.
Handleiding B40BE-B40E-B40PTE
Vastschroefhendel
Vastzetschroeven
Koelingspomp
Versie 27.04.2011
Bld 4-19: Boortafel B40 PTE
Bld 4-20: Boortafel B40 PTE
Bld 4-21: Koelingspomp
