Optimum B40 BE Handleiding pagina 35
Handleiding B40BE-B40E-B40PTE
Version 27.04.2011
4.6.4 Vastschroefhendel
De pinole staat op zijn startpunt.
Gebruik de hendel om de pinole op een
Zekere hoogte vast te maken.
4.7 Booreenheid
4.7.1 Booreenheid draaien
De booreenheid kan naar links of naar rechts gedraaid worden.
De vastzetschroef losschroeven aan
de twee kanten van de booreenheid.
Pas de gewenste hoek aan met de schaal.
Draai de vastzetschroeven van de boor eenheid volledig.
Nauwkeurige aandrijving
Vastschroefhendel
Schaal
Vastzetschroeven

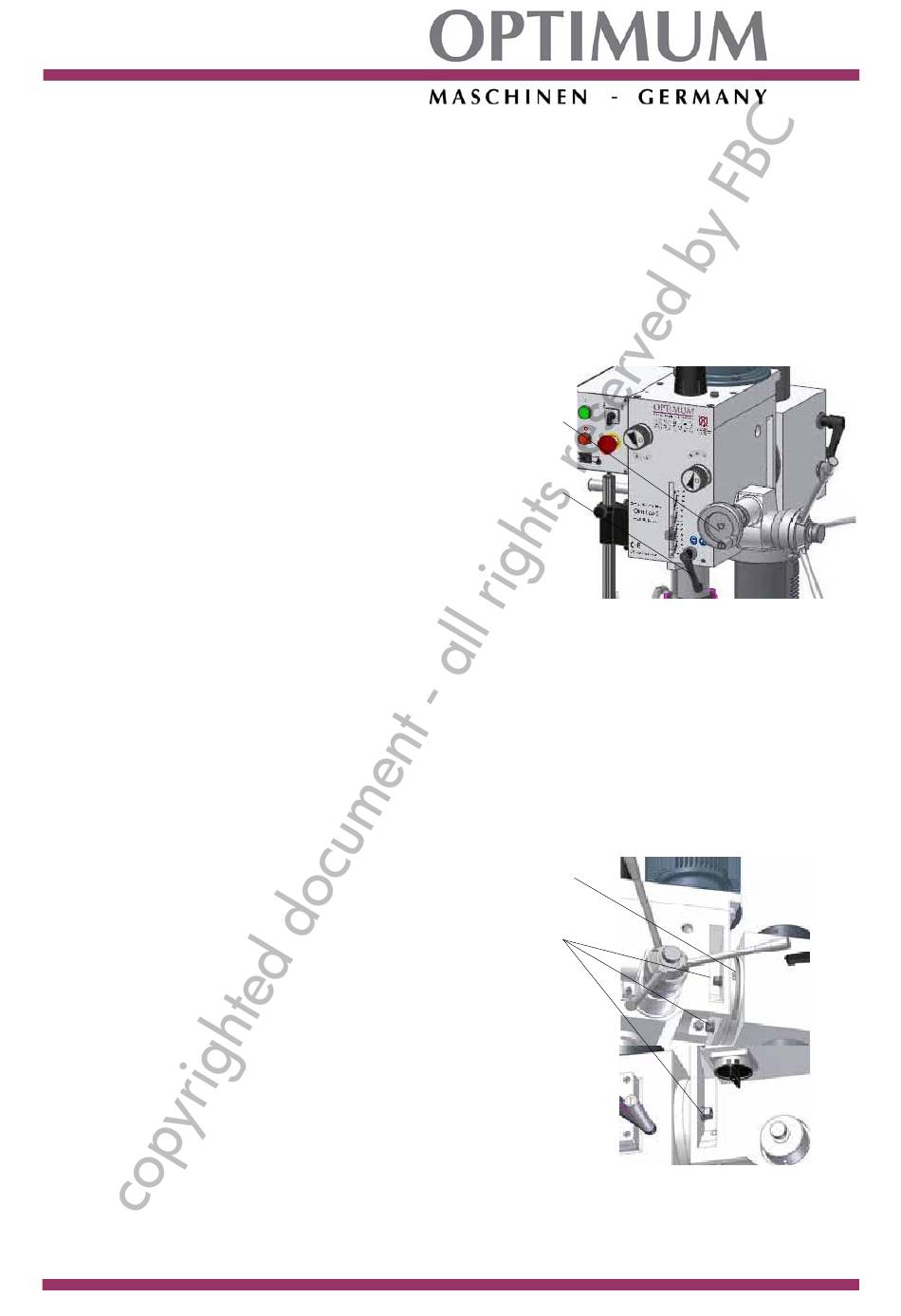

Bld 4-11: Vastzetschroeven van booreenheid
Bld 4-10: Vastschroefhendel
35
