Optimum B40 BE Handleiding pagina 68
7.9 SCHAKELAARDOOS

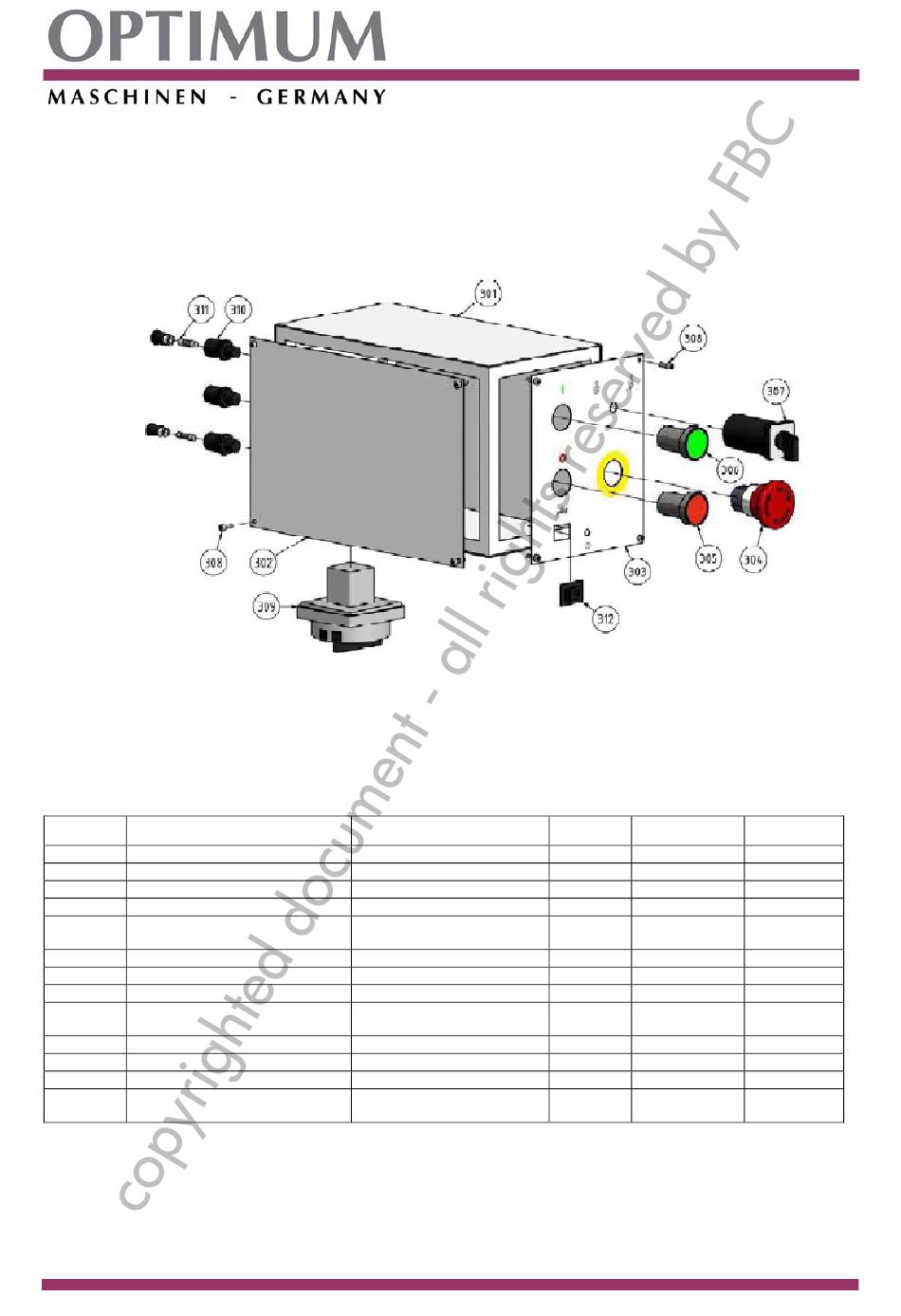

Bld 7-12 : Schakelaardoos
7.9.1 ELEKTRISCHE ONDERDELEN
Pos.
Bezeichnung
Qty.
301
Schaltkasten
302
Abdeckung
303
Abdeckung
304
Not‐Aus‐Schalter
305
Taster Aus
306
Taster Ein
307
Funktionsschalter
308
Innensechskantschraube
309
Hauptschalter
310
Gehäuse Sicherung kpl.
311
Sicherung
Schalter Kühlmittelpumpe
312
B40E/B40PTE
68
Size
Emergency stop button
Hexagon socket switch
Coolant pump switch
Designation
Menge
Item no.
Switch box
Cover
Cover
Button Off
Button On
Operation switch
Main switch
Housing fuse cpl.
Fuse
B40E/B40PTE
Handleiding B40BE-B40E-B40PTE
Versie 27.04.2011
Grösse
03034340301
1
03034340302
1
03034340303
1
LA58‐XD/10A,
1
250V
03034340304
1
LA103‐11N/208B
03034340305
1
LA103XD‐22
03034340306
1
F62003/001
03034340307
ISO 4762 ‐ M3 x
8
10
1
LW38D 400V/16A 03034340309
3
03034340310
2
4A
03034340311
1
03034340312
Artikel
