OPGEPAST !
Als de schroeven volledig los zijn zou de meshouder neer kunnen vallen.
De schroeven losmaken juist genoeg om de booreenheid te regelen.
Daarna de schroeven weer vastmaken.
4.7.2
De booreenheid draaien
De booreenheid kan rond de kolomas draaien
De vastschroefhendel et de blokkeermoer
van de booreenheid losmaken.
Draai de booreenheid tot de juiste positie.
De vastschroefhendel en de blokkeermoer
weer volledig vastmaken.
4.7.3 De booreenheid naar boven en naar beneden brengen
De booreenheid kan naar boven gebracht worden met de hendel.
Breng de booreenheid hoger voor een grotere afstand tussen
de pinole en de boortafel.
De vastschroefhendel en de blokkeerschroef
losmaken aan de booreenheid
De booreenheid naar boven of naar beneden
brengen met de hendel voor hoogteregeling
De vastschroefhendel en de blokkeerschroef
volledig vastmaken aan de booreenheid
36
Vastschroefhendel
Blokkeerschroef

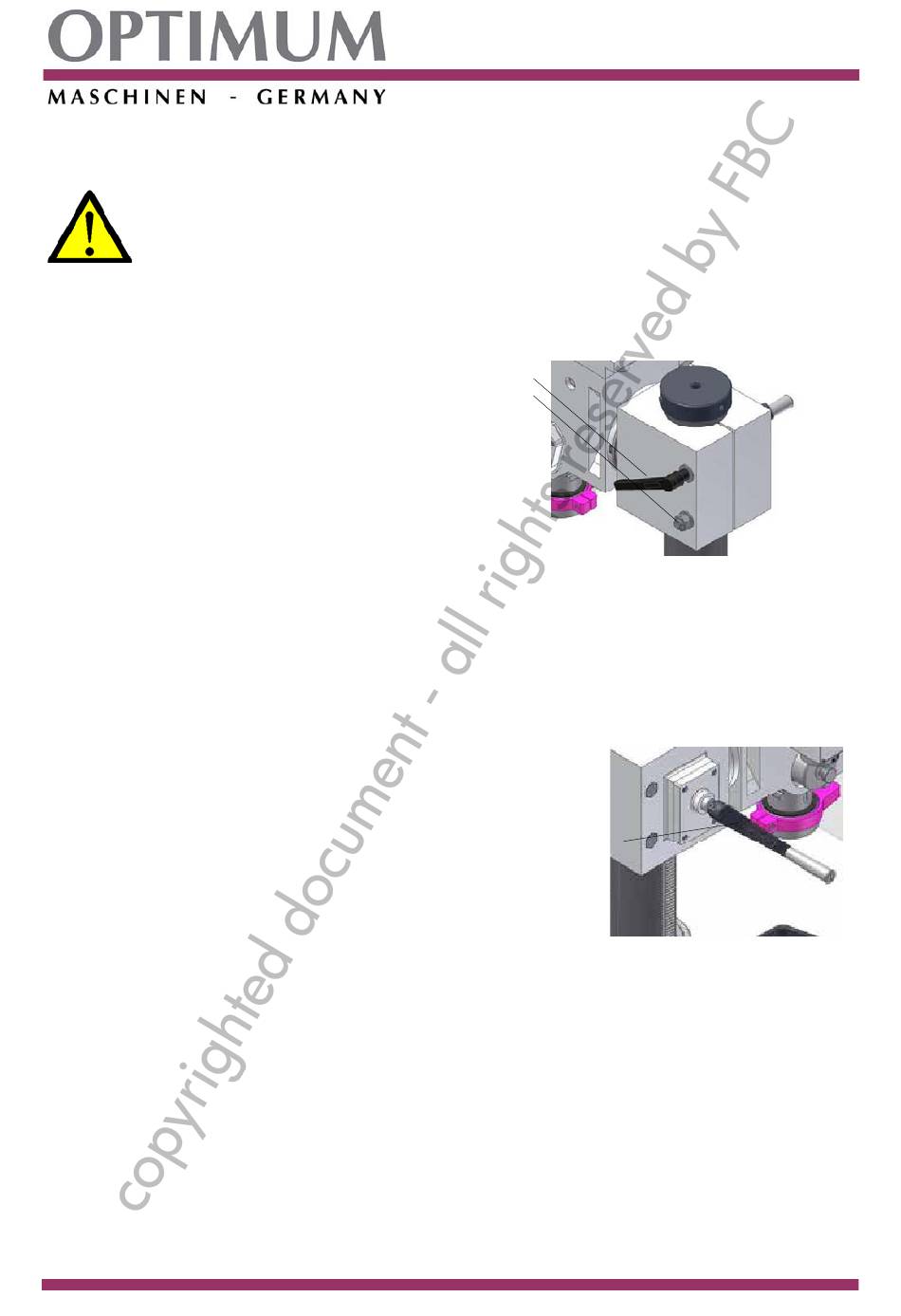

Bld 4-12: Vastschroefhendel/Blokkeermoer
Hendel voor hoogteregeling
van de booreenheid
Bld 4-13: Verticale verplaatsing van de booreenheid
