Opgepast ! De bewegingschroef moet gespand zijn en de pinolehefboom mag niet naar de
buitenkant getrokken worden.
Keuzeschakelaar en snelheidschakelaar voor pinoleaandrijving op "OFF" zetten
Nu mag de pinole naar beneden gebracht worden met de hefboom.
4.6.3 Nauwkeurige pinoleaandrijving (enkel voor B40 PTE)
Voor automatische pinoleaandrijving:
Kies de snelheid met knop.
0,10mm/toer
0,18mm/toer
0,26mm/toer
WAARSCHUWING !
Hoe hoger het ingestelde toerental, hoe sneller de pinoleaandrijving. Kies de snelheid volgens
het materiaal en de boordiameter.
Zie "Boordiepteaanslag" blz.31
• Keuzeknop op 'ON' zetten.
Keuzeknop op "ON" zetten.
• Boordiepteaanslag regelen:
Boordiepteaanslag regelen.
- Draai de schijf tot de gewenste diepte.
Controleren dat de vastschroefhendel los is.
Controleren dat de bewegingschroef los is. Als deze niet los is kan de automatische
- Draai het zwarte hendeltje vast.
pinoleaandrijving niet gebeuren.
• Controleer dat de bewegingsschroef (grijze schroef) los is. Als deze niet los is kan de
Trek de vastschroefhendel naar de buitenkant. Zo kan de pinoleaandrijving gebeuren.
automatische pinoleaandrijving niet gebeuren.
• Trek de vastschroefhendel naar de buitenkant. Zo kan de pinoleaandrijving gebeuren.
GEVAAR!
Als de pinoleaandrijving gebruikt wordt met de diepte bepaling door de
schijf, moet de handmatige diepte instellingsindicatie op het maximum staan,
om schade te voorkomen!
34
Knop voor aandrijving IN/UIT
Pinolehefboom
Zwarte hendeltje
Keuzeknop
Pinolehefboom
Handleiding B40BE-B40E-B40PTE
Keuzeknop

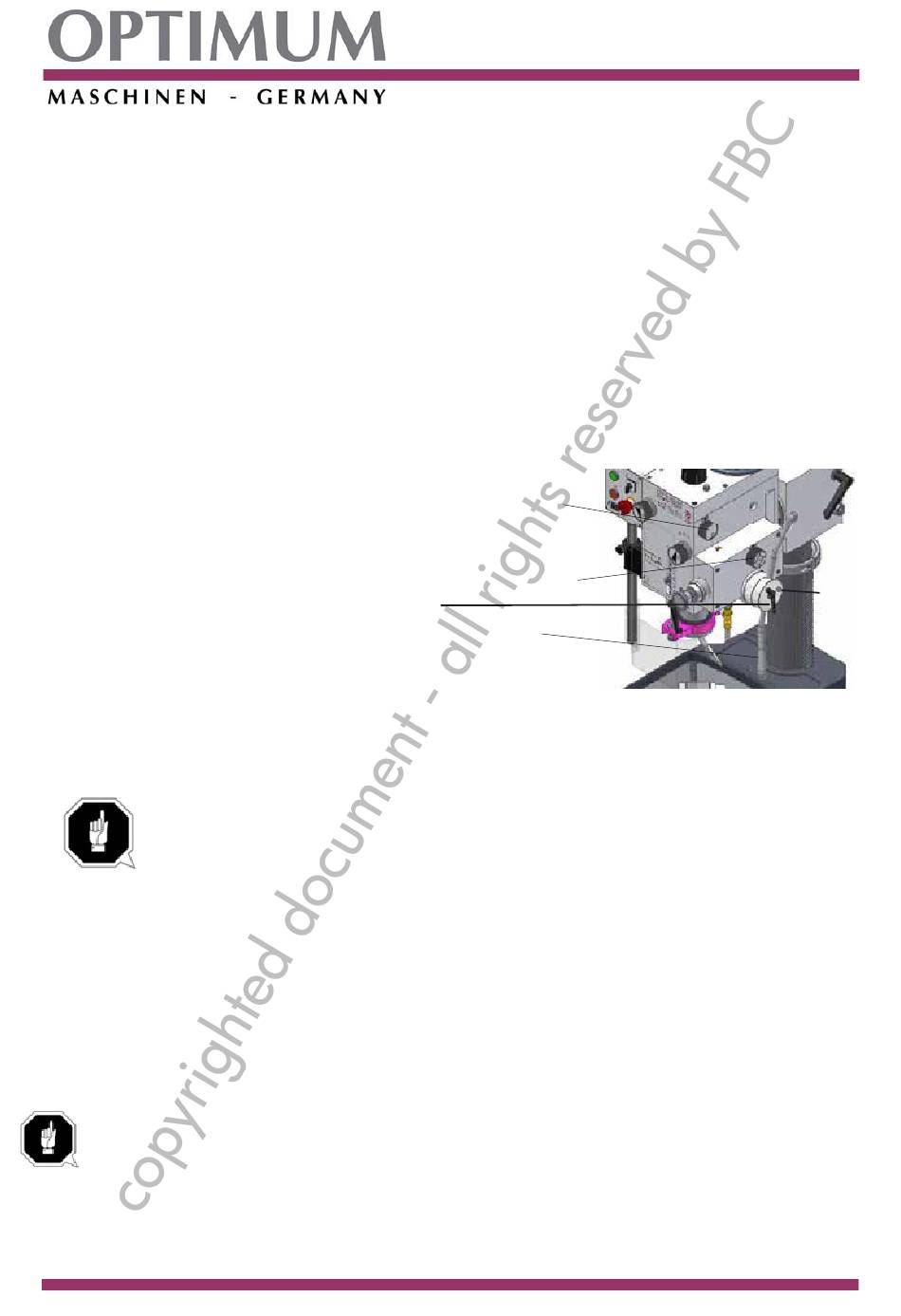

Bld 4-9: Keuzeknop/Pinoleaandrijving
Versie 27.04.2011
Grijze
bewegings-
schroef
