CHAPTER 5
FONCTIONNEMENT
CONTRÔLE DU VASE D'EXPANSION À VESSIE
DANGER
Risque de se blesser ! Une pression d' e ntrée du gaz trop élevée peut provoquer la destruction du vase d' e xpansion à vessie.
La pression maxi de service autorisée est indiquée sur la plaque signalétique du vase et ne doit pas être dépassée. Pendant le
processus de remplissage contrôler la pression d' e ntrée du gaz. Pour le fonctionnement optimal de l'autoclave, dans le vase d' e xpansion
à vessie, une pression d' e ntrée du gaz est nécessaire proportionnée à la pression d'intervention. Le vase d' e xpansion a été préchargé en
usine avec l'air et réglé sur une pression déterminée d' e ntrée (voir plaquette signalétique vase d' e xpansion).
Avant la mise en service et après des modifications des réglages du pressostat, il est conseillé de contrôler de nouveau la pression
du gaz. Débrancher la pompe du réseau d'alimentation et décharger la pression du vase d' e xpansion sur le côté de l' e au, en ouvrant
un usage. Dévisser le couvercle de la vanne 1 (Fig.A) et avec un mesurer de pression, contrôler la pression du gaz sur la vanne de
remplissage du gaz du vase à membrane.
La valeur de la pression du gaz doit correspondre à environ la pression d'intervention de la pompe moins 10 %.Si la valeur de la pression
d' e ntrée du gaz est trop basse, ajouter de l'air. Si la valeur de la pression du gaz est trop élevée, évacuer l'air en actionnant la vanne.

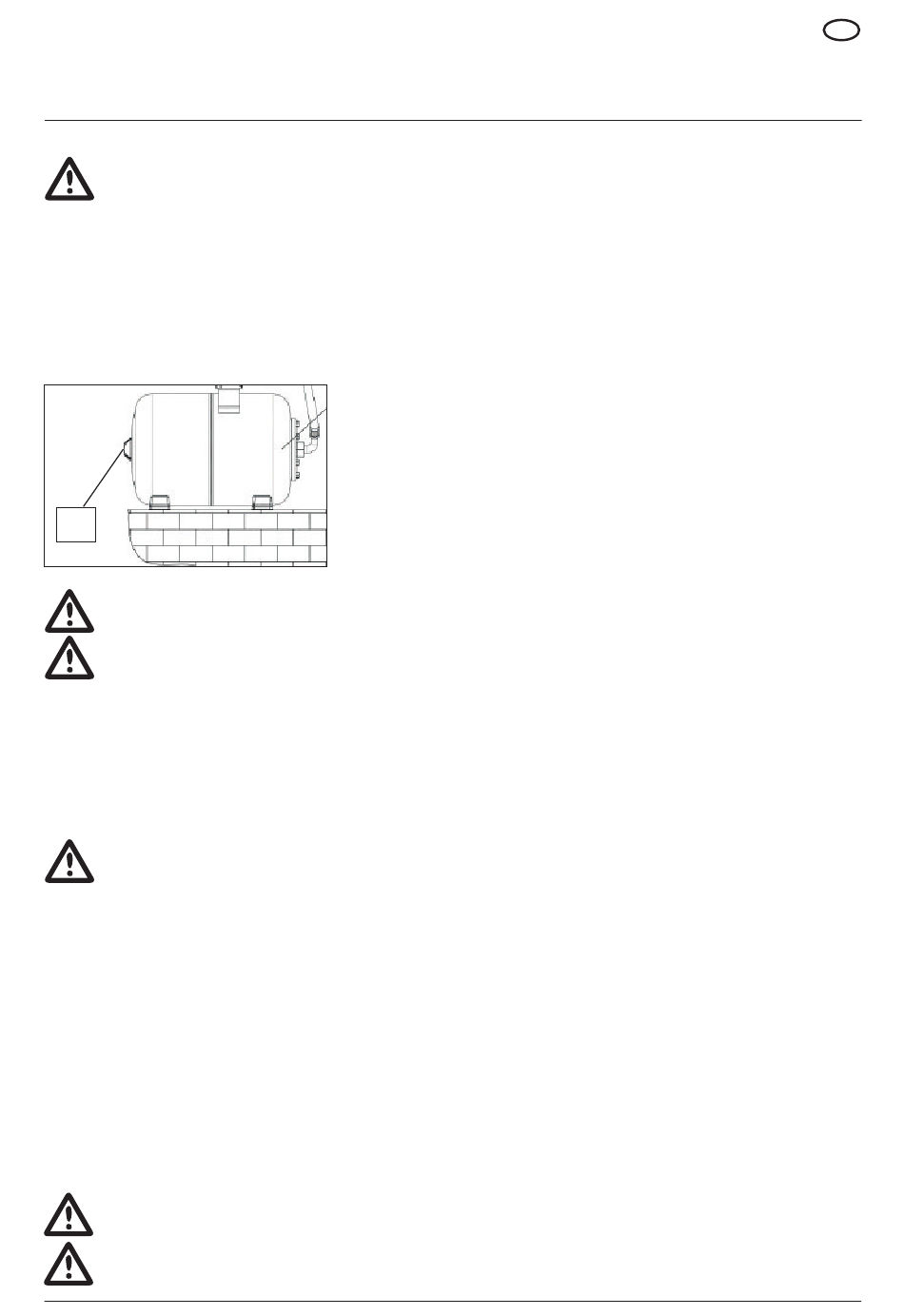

FIg. A
1
AMORÇAGE DE LA POMPE
DANGER
La pompe peut être démarrée uniquement après avoir été remplie de liquide.
DANGER
Si l'électropompe reste inutilisée pendant de longues périodes, il est nécessaire de répéter les opérations de remplissage
avant de la démarrer.
Installation de la pompe au-dessous du niveau du liquide (aspiration sous-battant). Figure 1
1. Fermer le robinet d'arrêt en aval de la
pompe (côté refoulement).
2. Ouvrir le robinet d'arrêt en amont de
la pompe (côté aspiration).
3. Desserrer le bouchon de remplissage
pour permettre la sortie d'air, le
DANGER
La pompe ne doit pas fonctionner avec le robinet d'arrêt fermé sur le côté refoulement. La vanne d'évacuation doit être
ouverte dès que la pompe est mise en route pour éviter que celleci soit endommagée à cause de l'augmentation excessive
de la température du liquide.
Installation de la pompe auto-amorçante au-dessus du niveau du liquide (aspiration sur-battant). Figure 2, Figure 3 et "Installation" Tabl 1.
1. S'assurer que le tuyau en aval de la
pompe soit libre (côté refoulement)
2. Ouvrir le robinet d'arrêt en aval de la
pompe (côté refoulement).
3. Ouvrir le robinet d'arrêt en amont
de la pompe (côté aspiration) pour
l'installation Figure 2.
4. Ouvrir un robinet près de la pompe
pour permettre l'évacuation de l'air.
Le clapet antiretour à la Figure 3 sert à empêcher le vidage de la pompe par un effet siphon au moment de l'arrêt, de manière à ce que
le liquide reste dans le corps de la pompe pour la mise en route successive.
DANGER
Sans vanne de fond ou clapet antiretour sur la bouche d'aspiration, le remplissage doit être répété avant chaque mise en
route.
DANGER
Dans le cas où la pompe a desdifficultés à augmenter la pression, répéter les opérations de 1à 10. Si après plusieurs
entatives, la pompe ne fonctionne pas correctement, voir la section pannes "guide succinct en cas d'anomalies".
remplissage complet du corps de la
pompe et du tuyau d'aspiration avec
le fluide jusqu'à ce que sorte le liquide
de l' o rifice de remplissage.
4. Serrer le bouchon de remplissage de
manière à ce qu'il soit étanche.
5. Enlever le bouchon de remplissage.
6. Remplir complètement avec le liquide
le corps de la pompe et le tuyau
d'aspiration (Figure 2) ou remplir
seulement le corps de la pompe
(Figure 3) à l'aide d'un entonnoir
jusqu'à ce que le liquide sorte de
l' o rifice de remplissage.
7. Fermer le bouchon de remplissage
de la pompe.
5. Démarrer la pompe et ouvrir
lentement le robinet d'arrêt en aval
(côté refoulement) pour assurer
l'évacuation de l'air résiduel resté
dans le corps de la pompe et
l'accumulation de la pression pendant
la mise en route.
8. Si l' o rifice de remplissage est installé
sur la pompe, continuer à remplir le
tuyau et la pompe jusqu'à ce que la
liquide sorte de ce second orifice.
9. Introduire le second bouchon de
remplissage.
10. Démarrer la pompe et attendre que
le liquide soit pompé. La pompe peut
fonctionner pendant 5 minutes pour
tenter d'aspirer le liquide. Si la pompe
ne développe pas de pression et de
débit, répéter les opérations de 1 à 10.
