DE
KAPITEL 5
BETRIEB
STEUERUNG DES MEMBRANAUSDEHNUNGSGEFÄSSES
GEFAHR
Verletzungsgefahr! Ein zu hoher Eingangsdruck des Gases kann zu einer
Beschädigung des Membranausdehnungsgefäßes führen. Der maximal zulässige Betriebsdruck ist auf dem Typenschild des
Ausdehnungsgefäßes angegeben und darf nicht überschritten werden. Prüfen Sie während des Füllvorgangs den Eingangsdruck des
Gases. Für den optimalen Betrieb des Druckgefäßes muss im Membranausdehnungsgefäß ein Eingangsdruck des Gases vorliegen,
der verhältnismäßig dem Interventionsdruck entspricht. Das Ausdehnungsgefäß wurde werkseitig mit Luft gefüllt und auf einen
bestimmten Eingangsdruck voreingestellt (siehe Typenschild des Ausdehnungsgefäßes).
Vor der Inbetriebnahme und nach Änderungen der Druckschaltereinstellungen wird empfohlen, den Gasdruck erneut zu prüfen. Trennen
Sie die Pumpe vom Netz und lassen Sie den Druck des Ausdehnungsgefäßes auf der Wasserseite ab, indem Sie einen Benutzer öffnen.
Schrauben Sie den Deckel des Ventils 1 (Abb. A) ab und überprüfen Sie mit einem Druckmessgerät den Gasdruck am Gasfüllventil des
Membranausdehnungsgefäßes.
Der Wert für den Gasdruck muss in etwa um 10% geringer als der Interventionsdruck der Pumpe liegen. Wenn der Wert für den
Eingangsdruck des Gases zu niedrig ist, führen Sie Luft hinzu. Wenn der Wert für den Eingangsdruck des Gases zu hoch ist, lassen Sie
die Luft am Ventil entweichen.

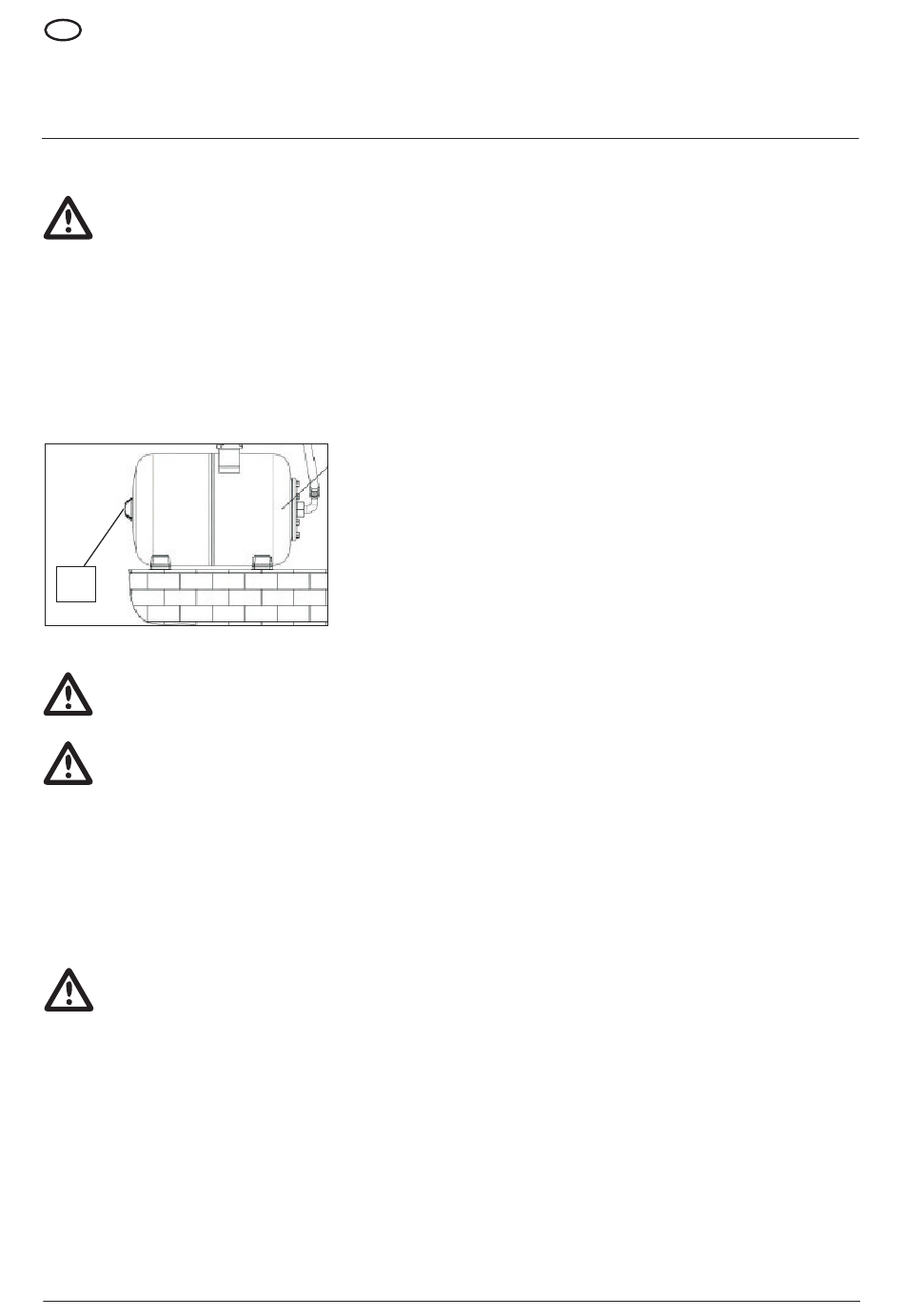

FIg. A
1
AUFFÜLLEN DER PUMPE
GEFAHR
Die Pumpe kann nur gestartet werden, nachdem sie mit Flüssigkeit gefüllt wurde.
GEFAHR
Wenn die Pumpe für längere Zeit nicht genutzt wurde, sollte vor der Wiederinbetriebnahme der Auffüllvorgang wiederholt
werden.
Einbau der Pumpe unter dem Flüssigkeitsniveau (Ansaugen unterm Pegel). Abb. 1
1. Schließen Sie das Absperrventil am
Auslass der Pumpe (Druckseite).
2. Öffnen Sie das Absperrventil vor dem
Einlass der Pumpe (Saugseite).
GEFAHR
Die Pumpe darf nicht mit geschlossenem Absperrventil auf der Druckseite betrieben werden. Das Ablassventil wird
geöffnet, sobald die Pumpe gestartet wird, um so ihre Beschädigung aufgrund des übermäßigen Temperaturanstiegs der
Flüssigkeit zu vermeiden.
Einbau einer selbstansaugenden Pumpe über dem Flüssigkeitsniveau (Ansaugen über dem Pegel). Abb. 2, Abb. 3 und „Einbau" Tab1.
1. Stellen Sie sicher, dass die
Rohrleitung am Auslass der Pumpe
(auf der Druckseite) frei ist.
2. Öffnen Sie das Absperrventil am
Auslass der Pumpe (Druckseite).
3. Öffnen Sie für den Einbau das
Absperrventils am Einlass der Pumpe
(Saugseite) Abb. 2.
4. Öffnen Sie einen Wasserhahn in der
Nähe der Pumpe, damit die Luft
entweichen kann.
5. Entfernen Sie den Einfülldeckel.
40
3. Lösen Sie den Einfülldeckel, damit
die Luft entweichen kann und sich
Pumpenkörper und Ansaugleitung
mit dem Medium vollständig füllen,
bis Flüssigkeit aus der Einfüllöffnung
austritt.
6. Füllen Sie den Pumpenkörper und die
Ansaugleitung (Abb. 2) auf oder füllen
Sie nur den Pumpenkörper (Abb. 3)
mit Hilfe eines Trichters vollständig
mit Flüssigkeit, bis sie auf der
Einfüllöffnung austritt.
7. Schließen Sie den Einfülldeckel der
Pumpe.
8. Falls die Rohrleitung über eine
Einfüllöffnung verfügt, setzen Sie
das Auffüllen der Rohrleitung und der
Pumpe fort, bis die Flüssigkeit auch
aus der zweiten Öffnung austritt.
4. Ziehen Sie den Einfülldeckel bis zum
Anschlag fest.
5. Starten Sie die Pumpe und öffnen
Sie langsam das Absperrventil am
Auslass (Druckseite), damit die im
Pumpenkörper verbleibende Restluft
und der angesammelte Druck beim
Starten entweichen können.
9. Schließen Sie den zweiten
Einfülldeckel.
10. Starten Sie die Pumpe und
kontrollieren Sie, ob die Flüssigkeit
angesaugt wird. Die Pumpe kann 5
Minuten laufen und versuchen, die
Flüssigkeit anzusaugen. Wenn die
Pumpe keinen Druck aufbauen kann
und kein Durchfluss zustande kommt,
wiederholen Sie die Schritte 1 bis 10.
