2.5 Elektrische aansluitingen voor hulpingangen en -uitgangen
De pomp heeft een connector voor door de gebruiker configureerbare in- en uitgangen.

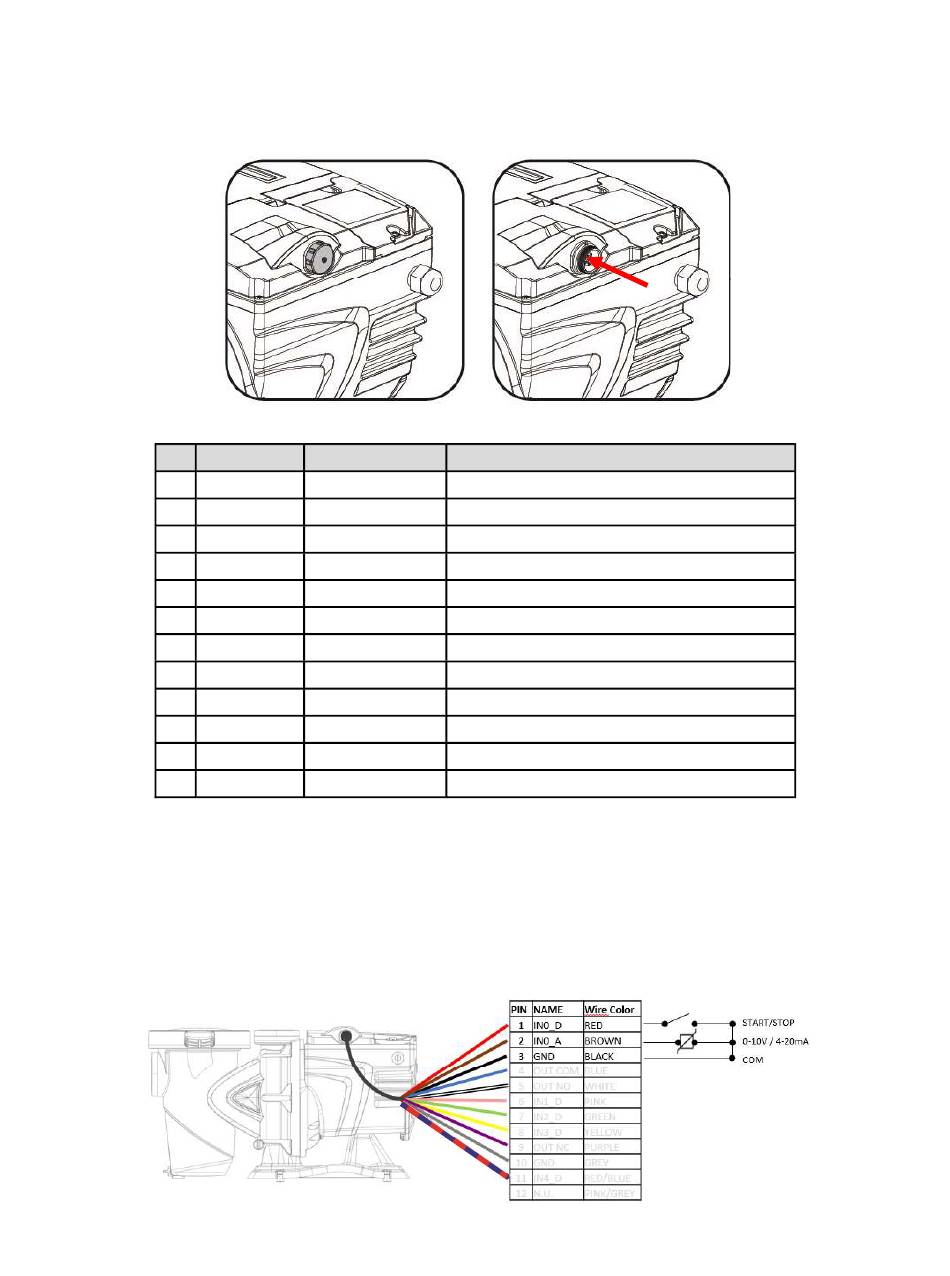

Op onderstaande afbeelding worden de contacten van de connector getoond, terwijl in de tabel een overzicht staat
van de gekoppelde signalen:
PIN NAAM
1
IN0_D
2
IN0_A
3
GND
4
OUT COM
5
OUT NO
6
IN1_D
7
IN2_D
8
IN3_D
9
OUT NC
10 GND
11 IN4_D
12 N.U.
2.5.1 Ingangen
De hulpingangen kunnen worden geconfigureerd voor verschillende soorten opdrachten:
1) Digitale/analoge opdracht:
PIN 1: digitale ingang, met potentiaalvrij contact (max. spanning 5Vdc, max. stroom 1mA); het contact kan worden
geconfigureerd als normaal gesloten of normaal open (zie par. 5.7 “INPUT TYPE”)
PIN 2: een ingang voor een analoog extern signaal, configureerbaar als 0-10V of 4-20 mA.
PIN 3: massacontact voor verbinding van alle ingangen.
Op onderstaande afbeelding ziet u de relatie tussen het analoge ingangssignaal en de snelheid SP die moet
worden toegepast.
NEDERLANDS
Afbeelding 4
DRAADKLEUR
SIGNAALBESCHRIJVING
ROOD
Digitale Ingang 0 (start/stop)
BRUIN
Analoge Ingang 0 (0-10V of 4-20mA)
ZWART
Massa
BLAUW
Uitgangsrelais: Gemeenschappelijk Contact
WIT
Uitgangsrelais: Arbeidscontact
ROZE
Digitale Ingang 1
GROEN
Digitale Ingang 2
GEEL
Digitale Ingang 3
PAARS
Uitgangsrelais: Rustcontact
GRIJS
Massa
ROOD/BLAUW
Digitale Ingang 4
ROZE/GRIJS
Niet gebruikt
