4.2 Toetsenbord en display
1.
2.
8.
9.
11.
12.
Beschrijving van de elementen:
1. Grafisch LCD-scherm.
2. (Zes) led-indicatielampjes van de actieve functie; elke led signaleert de activering van de toets waarbij hij zich
bevindt.
3. Rode indicatieled (
4. Witte indicatieled ( ), brandt om te signaleren dat er elektrische spanning op de kaart staat; als hij knippert is
er spanning, maar is de pomp niet geactiveerd (zie de toets “RUN/STOP” verderop).
5. Groene indicatieled ( ), signalering dat de pomp in bedrijf is.
6. (Vier) toetsen “SET 1-4” voor handbediende inschakeling, om direct een van de vooringestelde opbrengsten
of snelheden (setpoint) te selecteren (of deselecteren).
In de tabel van hoofdstuk 7 worden de fabriekswaarden vermeld van de setpoints die gekoppeld zijn aan
de toetsen “SET1” tot en met “SET4”. Deze waarden zijn geschikt voor de meeste installaties, maar
kunnen desgewenst eenvoudig worden gewijzigd (zie 5.2).
7. Activeringstoets van de modus “QuickClean”, voor een snelle reiniging of snelle recirculatie met hoog debiet.
8. Activeringstoets van de modus “Auto”, voor activering van de automatische pompbediening (met tijdklok
(“Timers”) of bediening door externe signalen (“EXT”)).
9. Navigatie- en ingangstoetsen in de menu’s:
met de middelste toets “ENTER”, d.w.z. “Ingang” kunnen menu’s worden geopend en krijgt u toegang
tot de geselecteerde menu-items;
NEDERLANDS
3.
4.
), voor alarmsignaleringen (fault).

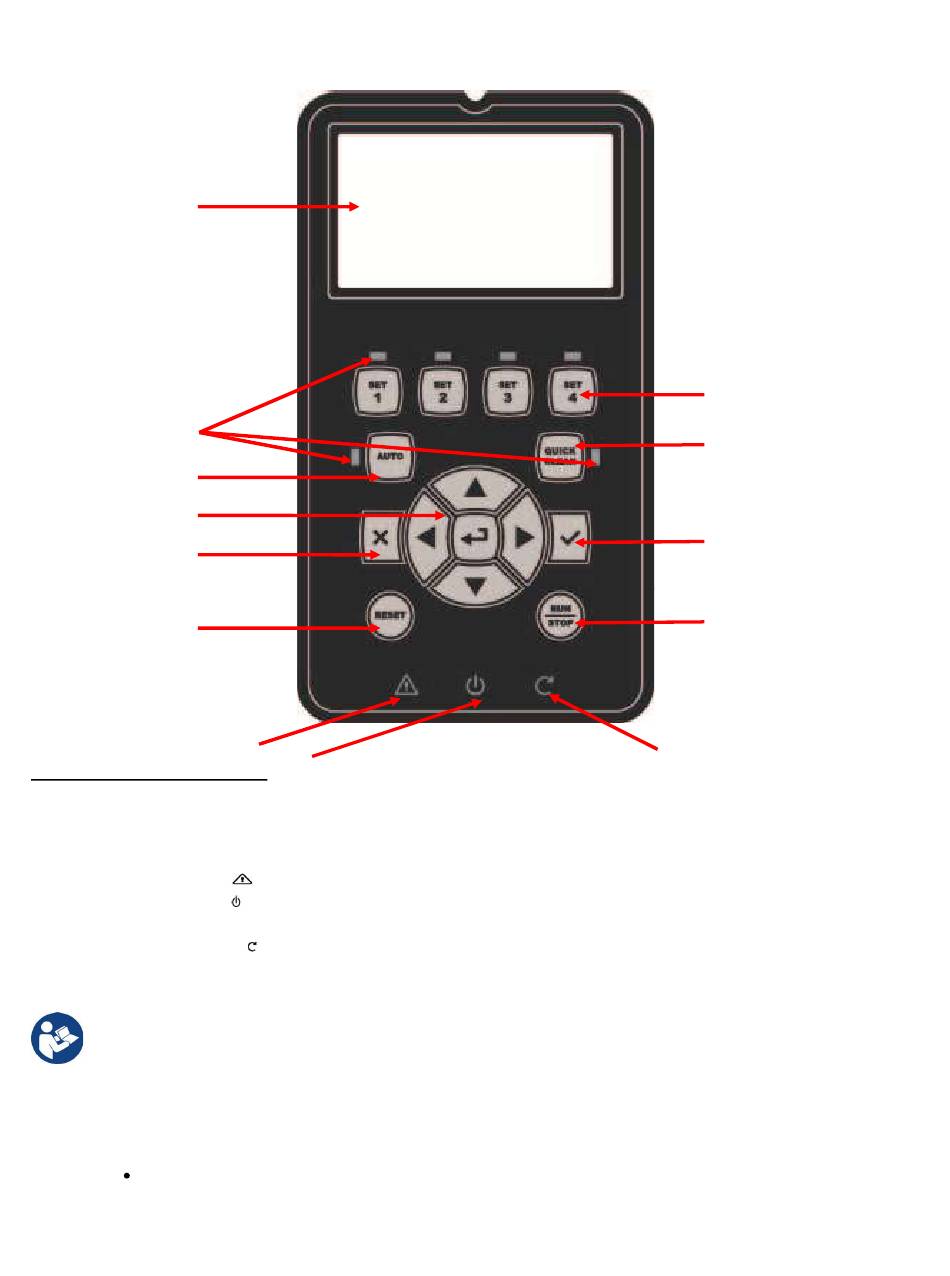

Afbeelding 6
198
6.
7.
10.
13.
5.
