Dimplex Edel 200L Installatiehandleiding pagina 11
Lucht/water warmtepompboiler voor huishoudelijk warm water

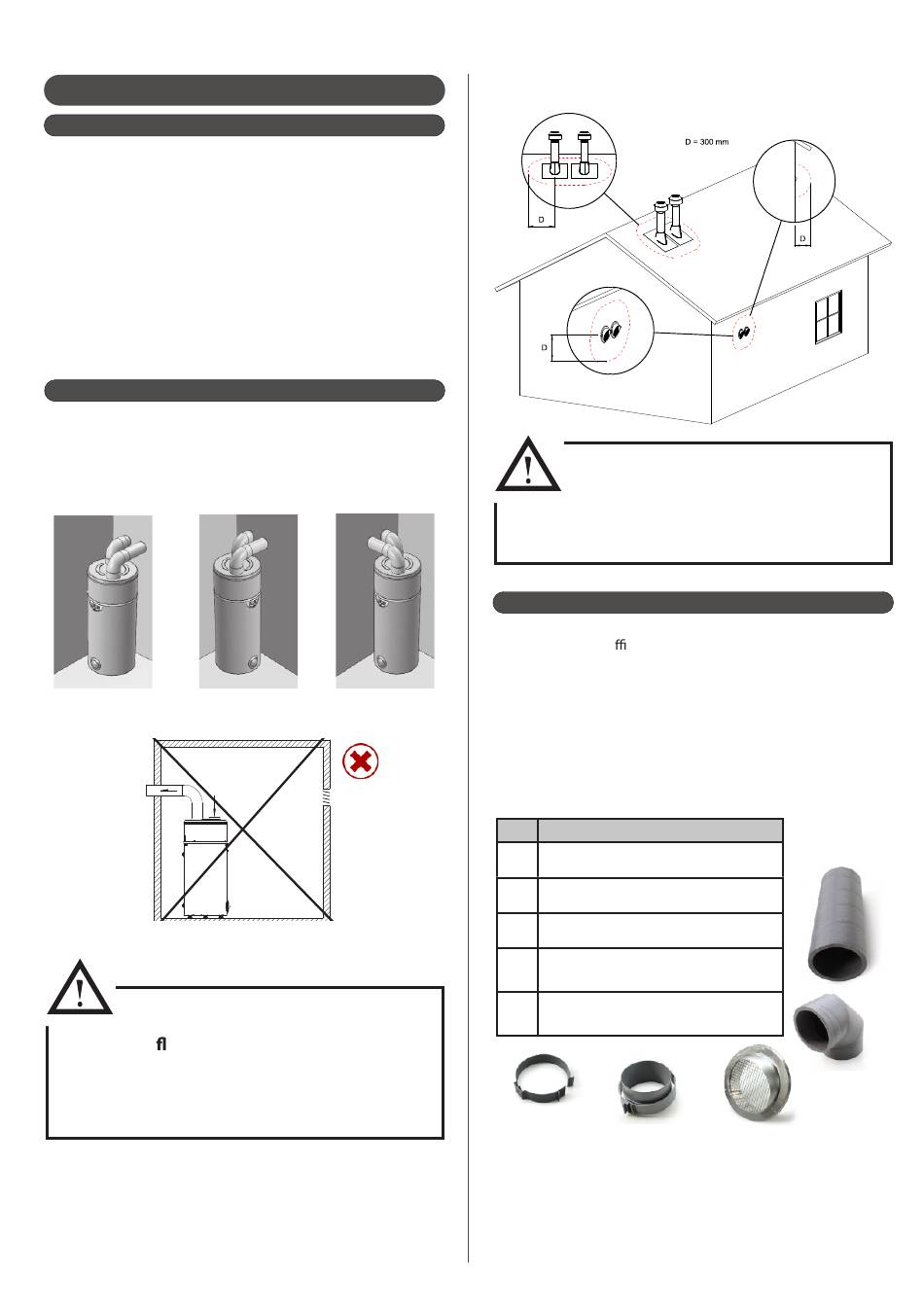

5.2 - Luchtaansluiting
5.2.1 - Zonder luchtbuizen
Als het apparaat zonder leidingen wordt geïnstalleerd, moet het worden
geplaatst in niet-verwarmde ruimtes (van minimaal 20m³ en weg van
aangrenzende verwarmde kamers).
• Als de beschikbare ruimte onder het plafond minder dan 60 cm hoog
is boven de boiler, wordt aanbevolen om een bocht bij de luchtafvoer
te installeren en deze naar achteren of opzij te richten.
• De warmtepomp voor huishoudelijk warm water maakt het mogelijk
om warmte terug te winnen van de vloer van niet-verwarmde,
gedeeltelijk ondergrondse ruimtes zoals een werkplaats of garage.
• De warmtepomp voor huishoudelijk warm water maakt het
ontvochtigen en koelen van ruimtes zoals bijkeukens of kelders
mogelijk.
5.2.2 - Met luchtbuizen
De warmtepomp kan werken binnen een groot lucht
temperatuurbereik (van -7°C tot +45°C). Het apparaat onttrekt
calorieën aan de buitenlucht. Gedeeltelijke leidingen (met gebruik
van slechts 1 pijp) naar buitenlucht moeten worden vermeden,
omdat dit in de winter de kamer aanzienlijk kan afkoelen.
buizen naar achteren
buizen naar rechts
Buitenlucht
Één luchtbuis
Totale maximale lengte Ø160 :
Edel:
• 6m exible slang
• 12m semi rigide buizen
1 90 ˚ bocht = 1m
De warmtepompboiler moet worden aangesloten met geïsoleerde
luchtkanalen met een binnendiameter van 160 mm.
PVC-bochten van 90° Ø160 mm maken het mogelijk om de positie
van de leidingen die op het apparaat zijn aangesloten 360° te
draaien.
-
INSTALLATEURS
buizen naar links
Verwarmde
ruimte
WARMTEPOMPBOILER 200 -270L LUCHT/WATER -
Het wordt aanbevolen om een afstand van 300 mm rondom de
aansluitingen te behouden (zie schema hieronder).
Het is verboden om de warmtepompboiler
aan te sluiten op hetzelfde kanaal als de
mechanische ventilatie. Het is verboden om
meerdere warmtepompen voor huishoudelijk warm water
op een gemeenschappelijk kanaal aan te sluiten.
5.2.3- Luchtaccessoires
Luchtaccessoires zijn universeel verkrijgbaar en zijn ontworpen voor
een eenvoudige en e ciënte aansluiting van de warmtepompboiler.
Gebruik bij voorkeur semi-rigide, thermisch geïsoleerd buizen.
Koppel de buizen met een verbindingsstuk.
Als ze langer zijn dan 1 meter, moeten de leidingen aan de muur worden
verankerd met een klem.
De roestvrijstalen horizontale muurdoorvoer is uitgerust met een
beschermrooster en vereist een boring van 190 mm.
Rep.
Description
Semi-rigid buis Ø160mm
Geisoleerde 90° bocht Ø160mm
Muurbevestiging
Verbindingsstuk voor geisoleerde
buizen
Muurdoorvoer
-
HANDLEIDING
11
