Dimplex Edel 200L Installatiehandleiding pagina 17
Lucht/water warmtepompboiler voor huishoudelijk warm water
5.5.2.5 - Backup boiler aansluiting (alleen model met extra warmtewisselaar)
--> Schakel het apparaat uit
Om toegang te krijgen tot de elektrische aansluitingen:
• Verwijder de kap van het apparaat.
• Verwijder de afdekking door de schroeven te verwijderen die deze aan de omhuizing bevestigen, nabij de onderste riem van de omhuizing.
• Verwijder de beschermkap van de elektronische printplaat.
• Voor bediening met een ketel: plaats de sensor of huishoudelijke wateraquastaat in de daarvoor bestemde sensorbehuzing.

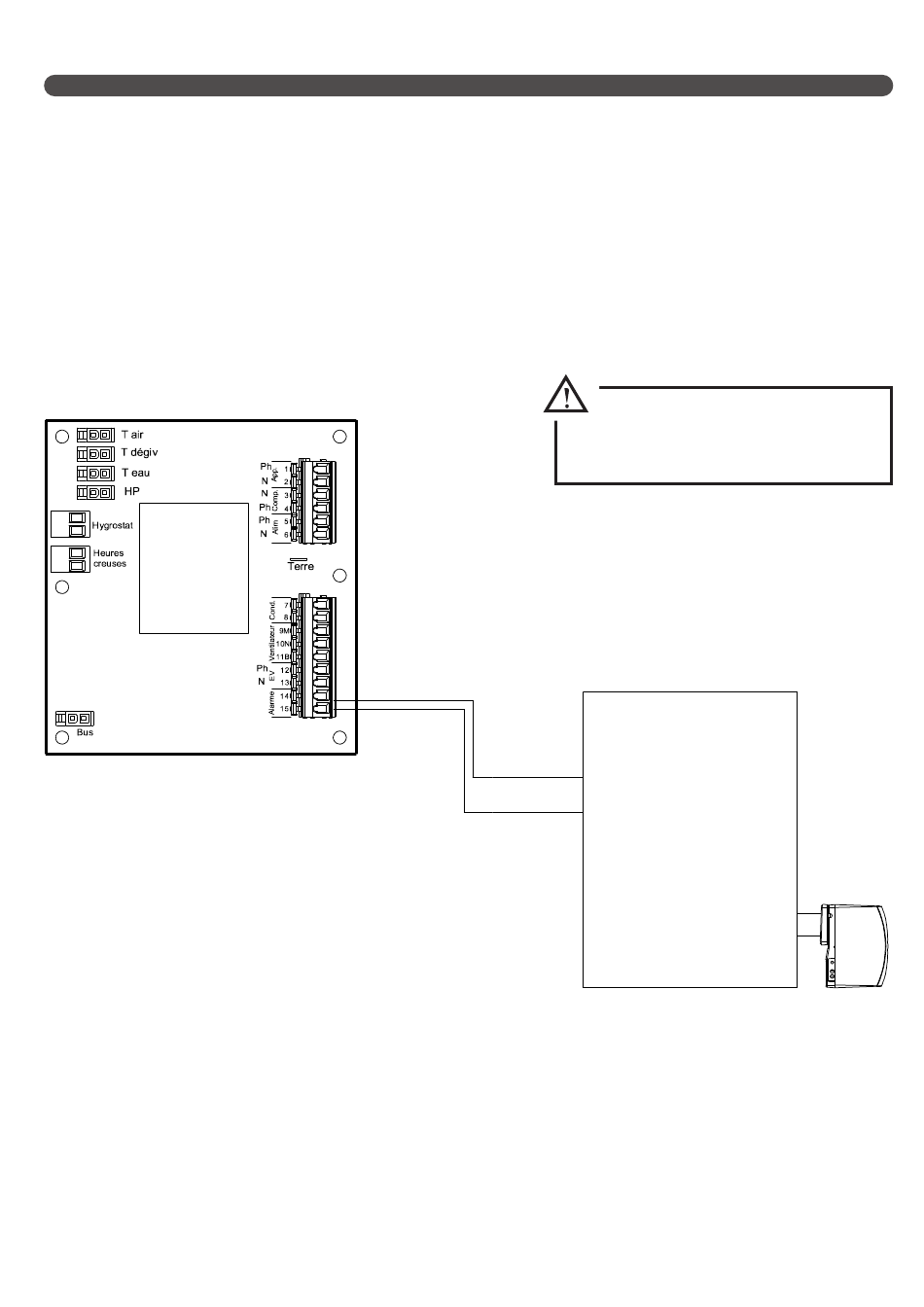

• Sluit het spanningsvrije droge contact aan met een 2G 1.5mm² kabel (met metalen uiteinde) tussen de uitgang gemarkeerd als «14-15» op de
elektronische printplaat van de warmtepomp voor huishoudelijk warm water en de thermostaatinvoer van de ketel.
De uitgang «Alarme» is niet geactiveerd; deze is in plaats daarvan omgezet naar een ketelbesturingsuitgang.
De gebruiker heeft de mogelijkheid om te kiezen voor de werking van de elektrische back-up of de back-up ketel (bijvoorbeeld winter- of
zomerwerking).
Standaard is de elektrische back-up geselecteerd.
-
INSTALLATEURS
WARMTEPOMPBOILER 200 -270L LUCHT/WATER -
Sluit NOOIT 230V aan op
de ketelinvoer. Dit kan de
elektronische printplaat beschadigen.
Thermostat
input
Boiler
HANDLEIDING
17
-
