Dimplex Edel 200L Installatiehandleiding pagina 15
Lucht/water warmtepompboiler voor huishoudelijk warm water
5.5 - Elektrische aansluitingen
Sluit de warmtepomp voor huishoudelijk
warm water niet aan op een stroomleiding
die eerder is gebruikt voor een ketel met
automatische piek/dal-tijdregeling. De
warmtepomp voor huishoudelijk warm water
moet te allen tijde op een stroomvoorziening
zijn aangesloten en de piek/dal-tijdregeling
moet worden beheerd via de programmering op
het bedieningspaneel of door gebruik van een
onafhankelijke kabel. Aarding is verplicht.
Voeding: 230V eenfase + aarding
De stroomvoorziening moet voldoen aan de geldende regelgeving
in het land van installatie, evenals aan de NFC 15-100 norm.
Een methode van ontkoppeling die zorgt voor volledige
stroomonderbreking onder Categorie III-omstandigheden moet
worden geïnstalleerd in de vaste bekabeling in overeenstemming
met de installatieregels.
Bescherm het apparaat met:
• een 10A (D-curve) all-polige stroomonderbreker met een
minimale contactopening van 3 mm.
• een beschermende 10A (D-curve) stroomonderbreker met
een 30mA di erentiaal.
Als de voedingskabel beschadigd is, moet deze worden vervangen
door de fabrikant, hun servicetechnici of door een gekwali ceerde
professional om elk risico op letsel of gevaar te vermijden.

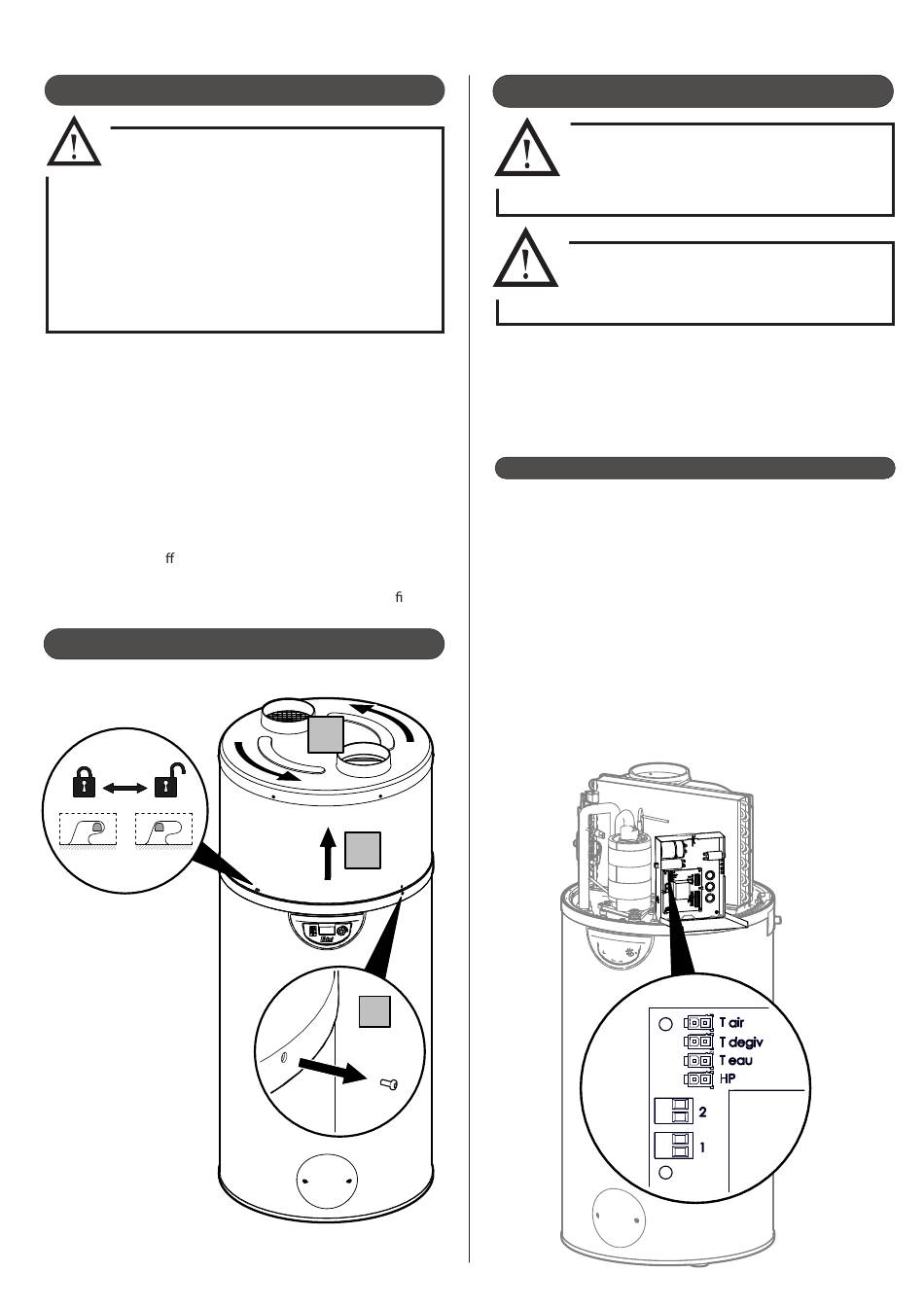

5.5.1 - Verwijderen van de kap
-
INSTALLATEURS
2
3
1
WARMTEPOMPBOILER 200 -270L LUCHT/WATER -
5.5.1 - Externe besturing
Alleen een extern «droog contact»,
spanningsvrije verbinding is toegestaan.
Anders bestaat het risico op schade aan
de elektronische printplaat.
Het wordt afgeraden om de
warmtepompboiler tijdens daluren te
gebruiken om de prestaties te optimaliseren.
Het is niet nodig om de tijdschakelaar van de elektriciteitsmeter
aan te sluiten om de warmtepompboiler te programmeren
voor piek-/daluren. Het bedieningspaneel van het apparaat kan
worden gebruikt om tijdslots te programmeren voor het laten
draaien van de warmtepomp voor huishoudelijk warm water of
de elektrische back-up (zie § «Programmeren» voor dagelijkse
programmeeropties).
5.5.2.1 - Piek-/dalurencontact
Het is mogelijk om het droge contact van de elektriciteitsmeter
aan te sluiten op de warmtepompboiler zonder programmering
vanaf het bedieningspaneel.
- Schakelaar open
- Schakelaar gesloten
Het niveau van belastingsafschakeling kan worden gekozen
vanaf het bedieningspaneel van het apparaat (zie § 6.10.2.4
PROGDALUU).
Standaard werkt de elektrische weerstand niet tijdens piekuren.
Om toegang te krijgen tot de elektrische aansluitingshub:
• Verwijder de afdekking en de omhuizing.
• Verwijder de afdekking van het apparaat door de schroeven te
verwijderen die de omhuizing aan het onderste deel van het
apparaat bevestigen.
• Verwijder de beschermkap van de elektronische printplaat.
= Daluren
= Normale werking
-
