Dimplex Edel 200L Installatiehandleiding pagina 16
Lucht/water warmtepompboiler voor huishoudelijk warm water
5.5.2.2 - Gecontroleerde ventilatie
De warmtepomp voor huishoudelijk warm water kan worden
gebruikt om een ruimte continu te ventileren, zelfs als de
verwarmingscyclus is voltooid.
Om de ventilator te stoppen, sluit u een timer aan op
een vochtsensor. Gebruik dezelfde procedure als voor de
tijdschakelaar, maar sluit de 2-aderige kabel aan op «Input 2» op
het elektronische bord.
- Schakelaar open = de ventilator zal niet werken
- Schakelaar gesloten = de ventilator zal werken
• Stel de regelaar in op «Externe besturingsventilatiemodus»:
v e n t . modu s 3 .
5.5.2.4 - Aansluiting op de fotovoltaïsche functie (PV / zonnepanelen)
Deze functie stelt het apparaat in staat om in auto-productiemodus te werken, wat betekent dat het de door de PV-functie geproduceerde energie
zal gebruiken om zowel de warmtepomp als de elektrische back-up van stroom te voorzien, en om het water in de tank te verwarmen.

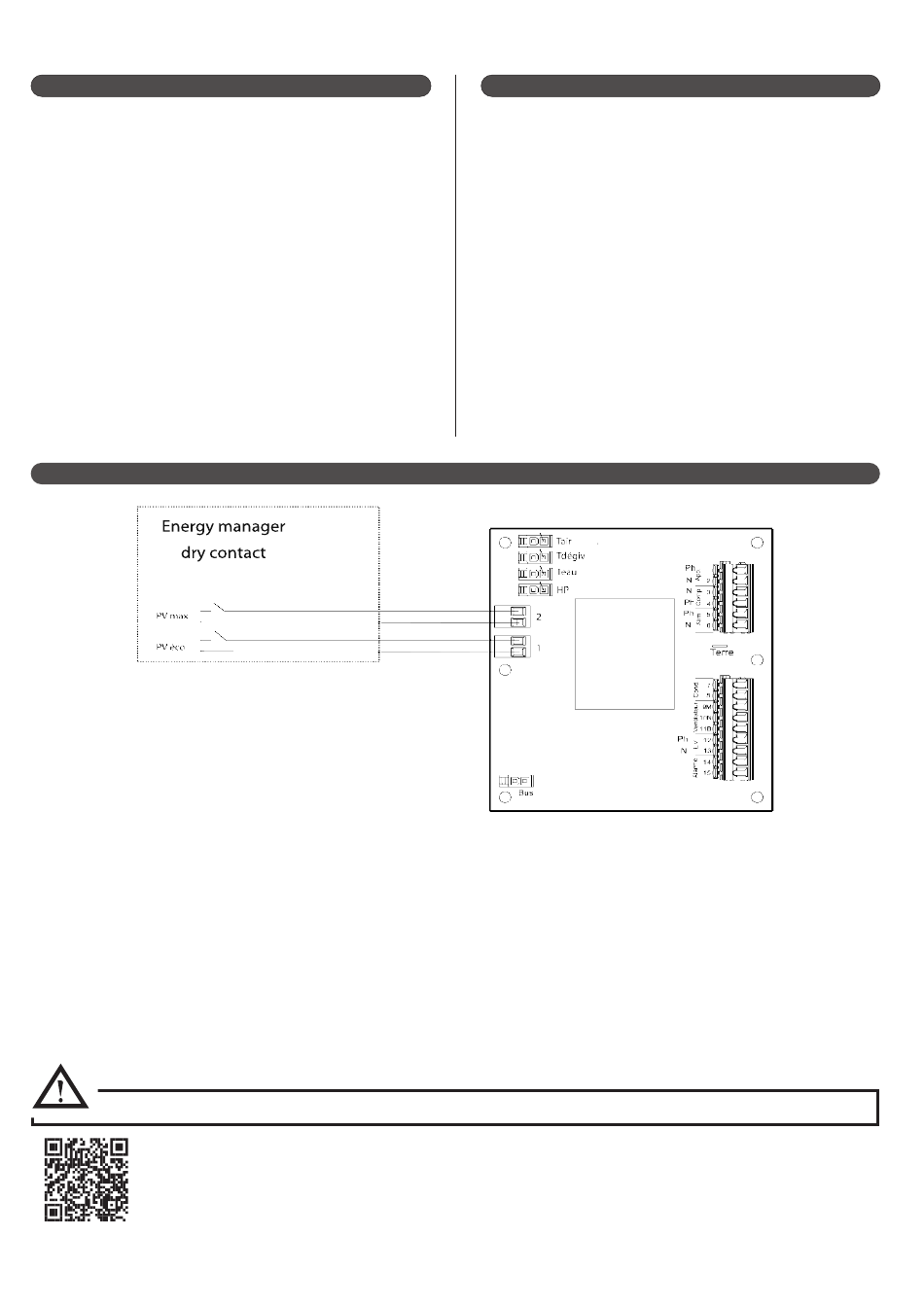

De verbinding wordt gemaakt tussen een extern apparaat (niet meegeleverd) en de connectoren 1 en 2 op de elektronica kaart.
• Verwijder de beschermkap.
• Verwijder de afdekking van het elektronisch bord.
• Sluit de PV-functiekabel aan op connector 1 op het elektronisch bord.
• Als de PV-functieregelaar twee bedieningscontacten heeft, sluit deze dan aan op connectoren 1 en 2 op de elektronica kaart. Zie § «Elektrisch
schema van de elektrische doos» in de bijlage.
• Terminal 1: een laag niveau van elektrische energie wordt geproduceerd door de PV-functie.
• Terminal 2: een hoog niveau van elektrische energie wordt geproduceerd door de PV-functie.
LET OP: Connectoren 1 en 2 zijn ALLEEN voor DROGE CONTACTEN. Ze mogen NOOIT worden aangesloten op 230V.
Bekijk de video `Warmtepompboiler met zonnepanelen` op YouTube voor meer uitleg.
16
-
INSTALLATEURS
WARMTEPOMPBOILER 200 -270L LUCHT/WATER -
5.5.2.3 - Contact elektriciteitsleverancier
Om te voorkomen dat de elektrische back-up tijdens piekuren
werkt, sluit u het droge contact van de elektriciteitsmeter aan op
terminal 1.
- Schakelaar open = Back-up mag niet werken
- Schakelaar gesloten = Back-up mag werken
Door belastingniveau 0 of 1 te kiezen (zie § «Piek-/
dalurencontact»), stopt u alleen de elektrische back-up van
werken (Piek-/dalurencontact= 1) of de warmtepomp en de
elektrische back-up van werken (Piek-/dalurencontact = 0).
• Leid een 2-aderige kabel van 0,75 mm² met metalen uiteinden
door een kabelwartel aan de achterkant van het apparaat en
leid het uiteinde van de kabel naar het elektronica bord. Het
andere uiteinde van de kabel moet worden aangesloten op de
tijdschakelaar.
• Voer de 2-aderige kabel door een doorvoer van de elektronica
doos.
• Sluit de 2-aderige kabel aan op «Input 1» aangegeven op
de elektronica kaart, nadat u de bestaande rode brug heeft
verwijderd.
-
HANDLEIDING
