3. PRODUCTOVERZICHT

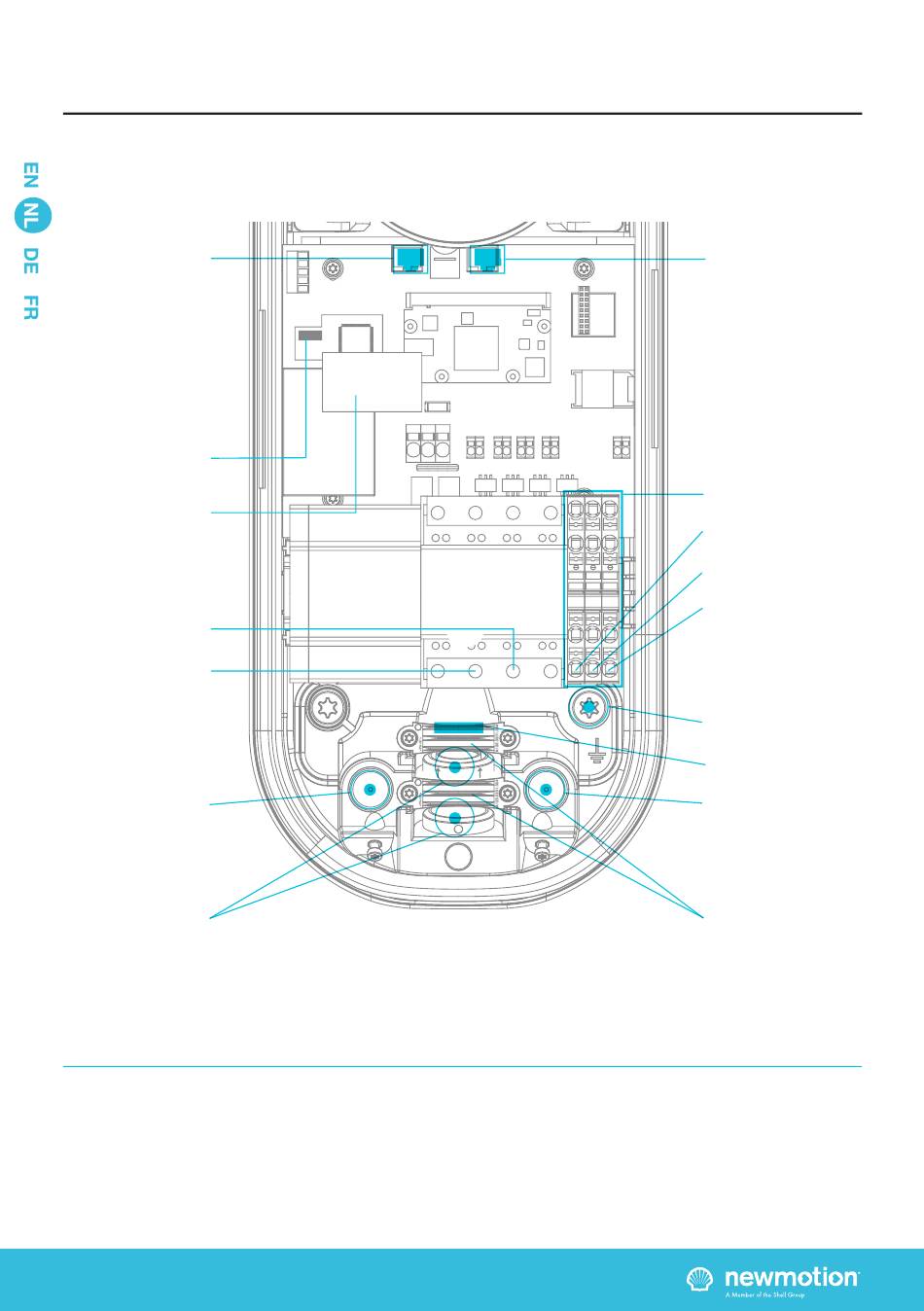

3.4.1 OVERZICHT VAN AANSLUITINGEN
Business Pro:
UTP-datapoort voor
ethernet / mobiele
router.
Business Lite:
UTP-datapoort
voor aansluiten
netwerkswitch
(sterconfiguratie)
of serieschakeling
ingaand.
Aansluiting DC-
beveiligingsmodule
DC-
beveiligingsmodule
aansluiting
fasedraad 3
aansluiting
fasedraad 2
Ingang voor
UTP-datakabel met
rubberen afdichting
Kabelklem
voedingskabel
Bij aansluiten op 230V 3-fase netspanning zonder nulleider: installeer slechts 1-fase en sluit een van de twee andere
fasedraden aan op de nulleider in het klemmenblok.
INSTALLATIEHANDLEIDING – P26
MANUEL D'INSTALLATION – P26 | P26
All manuals and user guides at all-guides.com
VERSION 0129NM02INT01
INSIDE
091NM20INT04
Business Pro:
UTP-datapoort
voor aansluiten
netwerkswitch in
sterconfiguratie
of Business Lite
laadpunten in
serieschakeling.
Business Lite:
UTP-datapoort voor
serieschakeling
uitgaand.
klemmenblok
aansluiting
fasedraad 1
aansluiting
nuldraad
aarding
aarding paal
Massa-aansluiting
voor paalmontage
Ingang voor
UTP-datakabel met
rubberen afdichting
Kabelklem
voedingskabel
