3. PRODUCTOVERZICHT

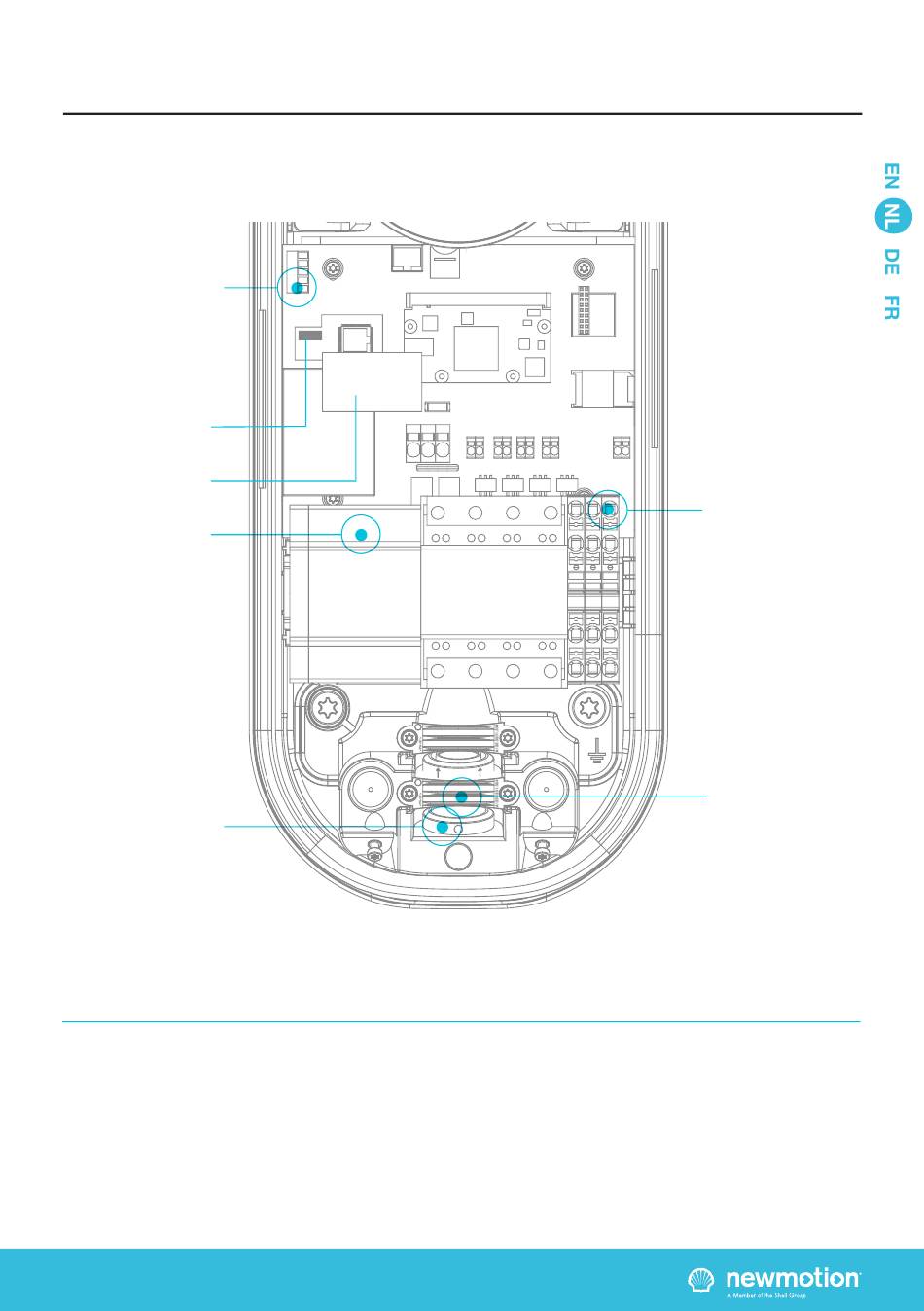

3.4.2 OVERZICHT VASTE LAADKABEL*
Aansluiting
communicatie auto
op het rode pin
connector.
Aansluiting DC-
beveiligingsmodule
DC-
beveiligingsmodule
Aansluiting
voeding
vaste kabel
Houdt zelfde volgorde
aan als aansluiting
onderaan relais
L1 = poort 1
L2 = poort 3
L3 = poort 5
Neutraal = poort 7
Kabeldoorvoer
vaste kabel
Ophangen vaste kabel
Wanneer de installatie voltooid is, plaats dan de connector van de kabel in de daarvoor bestemde houder
van de laadpaal.
Waarschuwing: De draden met fase 1 (bruin), fase 2 (zwart) en fase 3 (grijs) en de nuldraad (blauw)
van de vaste kabel moeten via de DC-beveiligingsmodule worden aangesloten.
Gebeurt dit niet, dan is er geen beveiliging tegen DC-foutstromen.
