3. PRODUKTÜBERSICHT

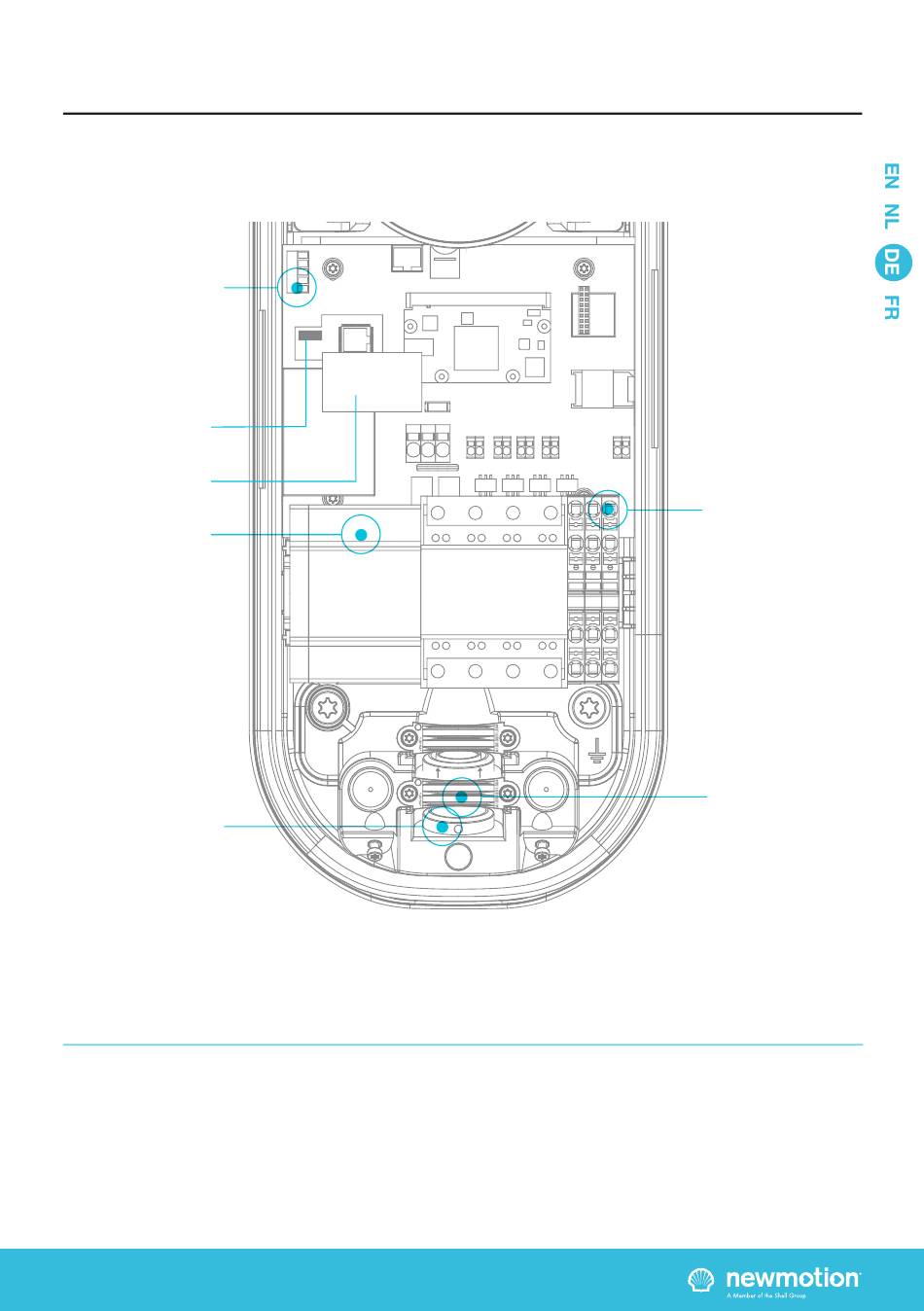

3.4.2 KABELÜBERSICHT
Anschlussstelle für
Verbindung mit dem
Fahrzeug
Anschluss DC-
Schutzmodul
DC-Schutzmodul
Anschluss festes
Ladekabel
Beachten Sie die
gleiche Reihenfolge wie
unterhalb des Relais.
L1 = Anschluss 1
L2 = Anschluss 3
L3 = Anschluss 5
Neutral = Anschluss 7
Kabeldurchführung
festes Ladekabel
Festes Kabel aufhängen
Platzieren Sie, sobald die Installation beendet ist, den Stecker des Ladekabels in den dafür vorgesehenen Halter
an der Ladestation.
Achtung: Die Leiter für Phase 1 (Braun), Phase 2 (Schwarz), Phase 3 (Grau) und Neutral (Blau) müssen durch das
DC-Schutzmodul geführt werden. Ansonsten besteht kein Schutz vor DC-Fehlerströmen.
INSTALLATIEHANDLEIDING – P43
MANUEL D'INSTALLATION – P43 | P43
All manuals and user guides at all-guides.com
VERSION 0129NM02INT01
INSIDE
091NM20INT04
Erdungskabelverbindung
Kabelklemme
