3. PRODUKTÜBERSICHT

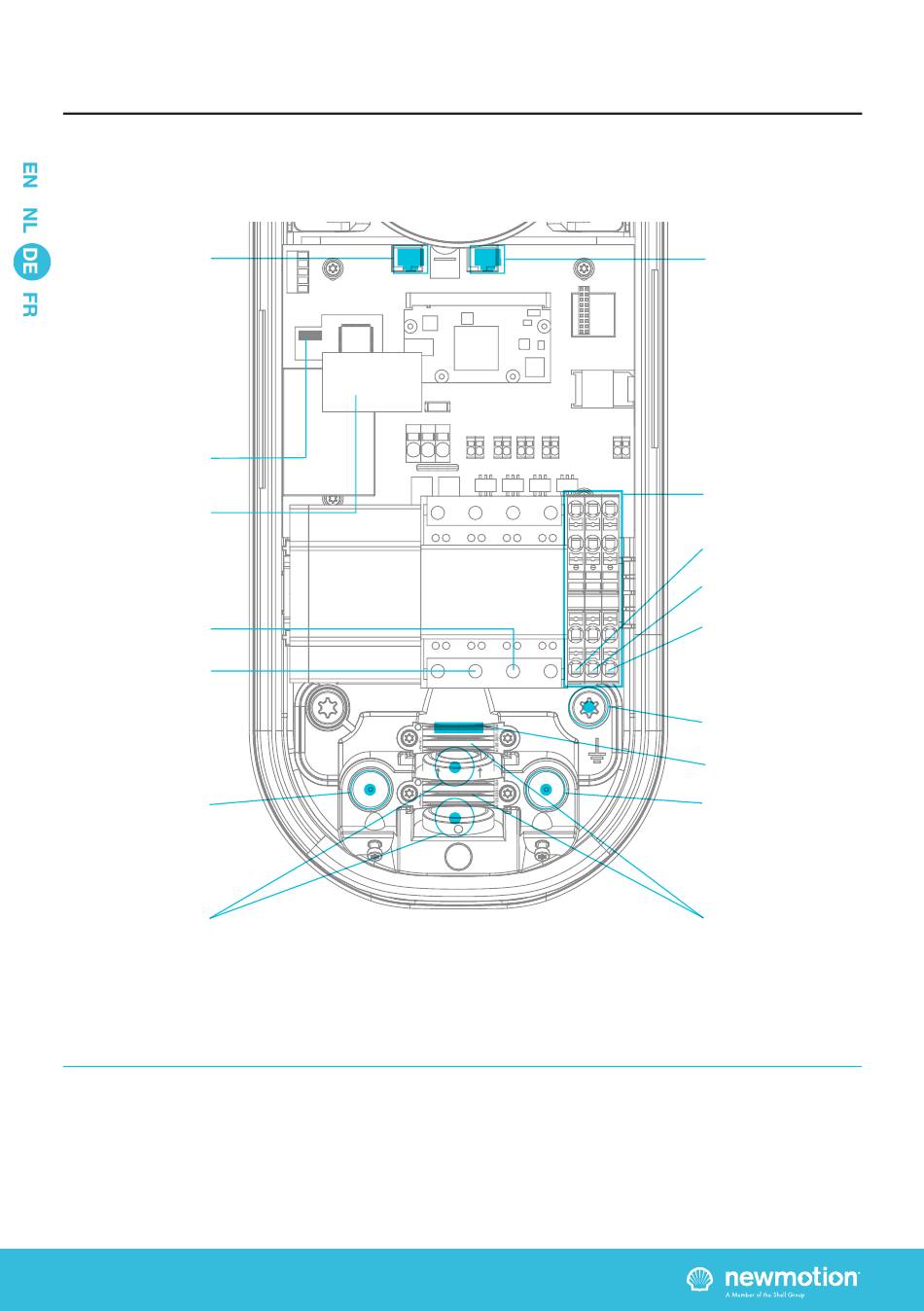

3.4.1 ÜBERSICHT ÜBER DIE ANSCHLÜSSE
Business Pro:
UTP-Datenport für
Ethernet-
/Mobilrouter-
Verbindung.
Business Lite:
UTP-Datenport für
Verbindungsschalter
(Sternkonfiguration)
oder eingehende
Verkettung.
Anschluss DC-
Schutzmodul
DC-Schutzmodul
Phase 3
Phase 2
Einlass für
UTP-Datenkabel mit
Gummidichtung
Kabeldurchführung
Netzkabel
Falls Sie eine Verbindung zu einem 3-phasigen 230 V-Netz ohne Nullleiter aufbauen: Installieren Sie nur die Phase 1
und verbinden Sie einen der beiden anderen Phasendrähte mit dem Nullleiter-Anschluss.
