3. VUE D'ENSEMBLE DES PRODUITS

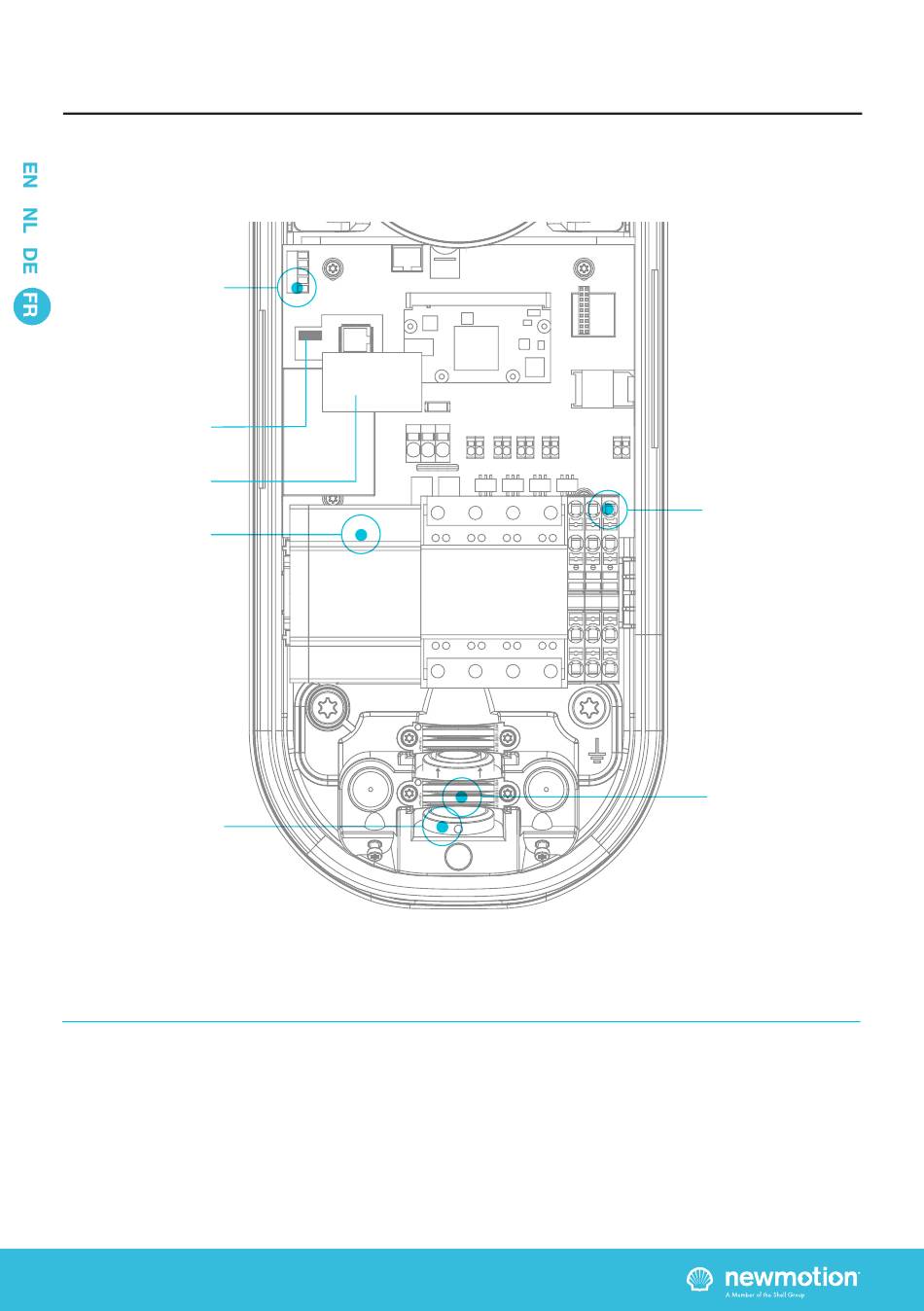

3.4.2 VUE D'ENSEMBLE DU CÂBLE INTÉGRÉ
Connecteur pour
la communication
avec la voiture au
connecteur rouge
Connection
DC-protection
module
DC-protection
module
Connexion du
câble attaché
Gardez le même ordre
de branchement
sur le bornier:
L1 = bornier 1
L2 = bornier 2
L3 = bornier 3
Neutre = bornier 7
Colliers de serrage
du câble
d'alimentation
Placement du câble fixe
Une fois l'installation terminée, placez la fiche du câble dans le support désigné sur la borne.
INSTALLATIEHANDLEIDING – P60
MANUEL D'INSTALLATION – P60 | P60
All manuals and user guides at all-guides.com
VERSION 0129NM02INT01
INSIDE
091NM20INT04
Mise à la terre du
câble fixe
serre-câble
