Instalação eléctrica
Alimentação de corrente eléctrica
Protecção
Protecção diferencial residual
Pré-instalação
> Cabo de alimentação instalado de forma fixa para
alimentação de corrente eléctrica:
• instalar um disjuntor separado e um dispositivo
de protecção diferencial residual
• instalar um interruptor multipolar, fora das zonas de
protecção previstas (0 - 2)
• Deixar o cabo de alimentação sobressair 3 000 mm
> Instalar o cabo de alimentação equipotencial:
• Deixar o cabo sobressair 3 000 mm
16

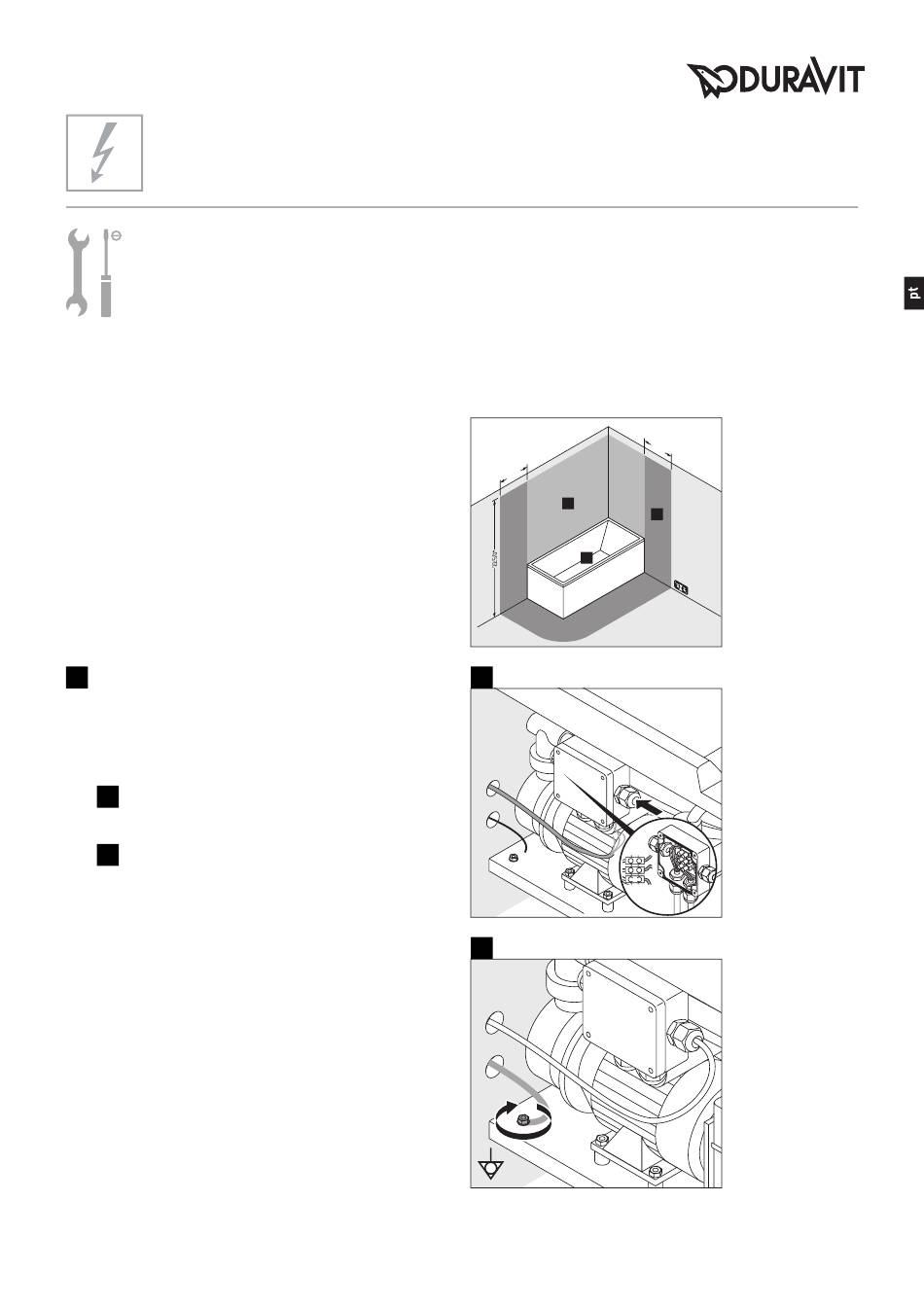

Conectar a banheira de hidromassagem (gráfico 16)
NoTA! Evitar erros de funcionamento!
• Não amarrar os cabos com agrupadores de cabos.
• Não instalar o cabo de alimentação paralelamente
aos condutores de comando.
I
Ligar o cabo de alimentação à tomada de rede
eléctrica.
II
Conectar o cabo de compensação de potencial à
banheria de hidromassagem.
All manuals and user guides at all-guides.com
7xxxxx xx x xx xxx0: 50 Hz, 220 - 240 V AC
7xxxxx xx x xx xxx6: 60 Hz, 220 - 240 V AC
I
N
I
ΔN
Zonas de protecção conforme DIN VDE 0100-701
I
II
= 16 A
≤ 30 mA
6 0
0
0
6 0
1
2
0
L
N
PE
* ou altura do
chuveiro/saída de
água, fixo, mais
alto; o que for mais
alto
WH_M_D-Code_Panel_Magnets/16.04.2.
